Žnjanski plato, Split
Obnovom Žnjana do novog lica splitske rivijere

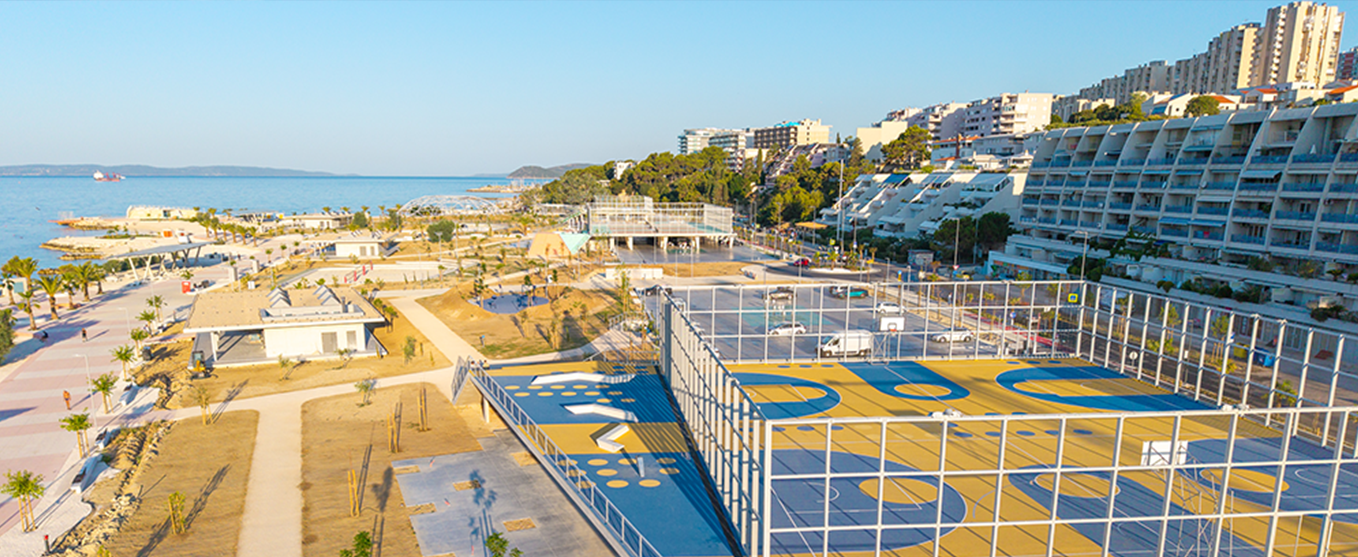

Velika rekonstrukcija platoa Žnjan završena unutar točno 365 dana, obuhvaća površinu 31 nogometnog igrališta čime će, nakon potpunog ozelenjivanja, postati druga najveća zelena površina u Splitu.
Novi gradski prostor biti će zapamćen po povijesnoj transformaciji iz divlje plaže sa zapuštenim zaleđem u vrhunsko rekreacijsko i kulturno područje uz more - prema najvišim standardima. Uređena plaža, šetnice, biciklističke staze, sportski i ugostiteljski sadržaji, amfiteatar, skate park, moderno dječje igralište, skakaonice, plovno taxi pristanište te javna garaža i parkiralište s 998 parkirnih mjesta - zasigurno pridonosi kvalitetnijem društvenom i kulturnom životu Splićana.
Radovi u vrijednosti 45,5 milijuna € (bez PDV-a) čine ovaj projekt jednim od najskupljih splitskih infrastrukturnih projekata.
ACO rješenja na projektu
Suradnja na projektu Žnjan započela je 2019. godine, kada nas je kontaktirao renomirani projektni ured TUB d.o.o., specijaliziran za projektiranje vodovoda i kanalizacije. U početnoj fazi pružena je tehnička podrška za rješenja obrade otpadnih voda iz kuhinja ugostiteljskih objekata predviđenih u sklopu projekta.
Uslijed toga, proširila se potreba za sustave odvajanje nečistoća iz oborinske vode prikupljene sa javnih slivnih površina, čime je projekt dobio širu dimenziju. Na temelju tih rješenja, obuhvaćeni su razni aspekti odvodnje na području Žnjanskog platoa, čime je osigurana cjelovita i održiva infrastruktura za upravljanje oborinskim vodama.
Koncept
“…proizlazi iz podjele na tri osnovne cjeline: plaže koja je zatečna i čiju obalnu liniju nismo mijenjali, šetnice „lungo mare“ i nove ozelenjene površine parka s integriranim dodatnim sadržajima.”
Marin Kaliterna, arhitekt

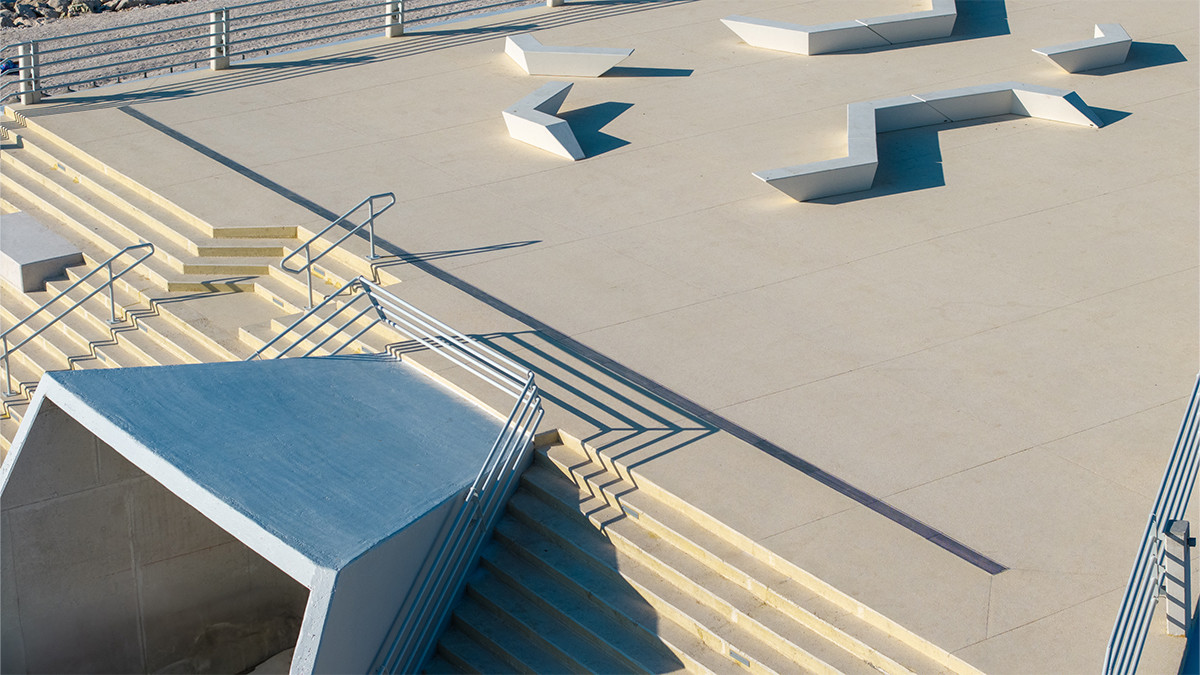

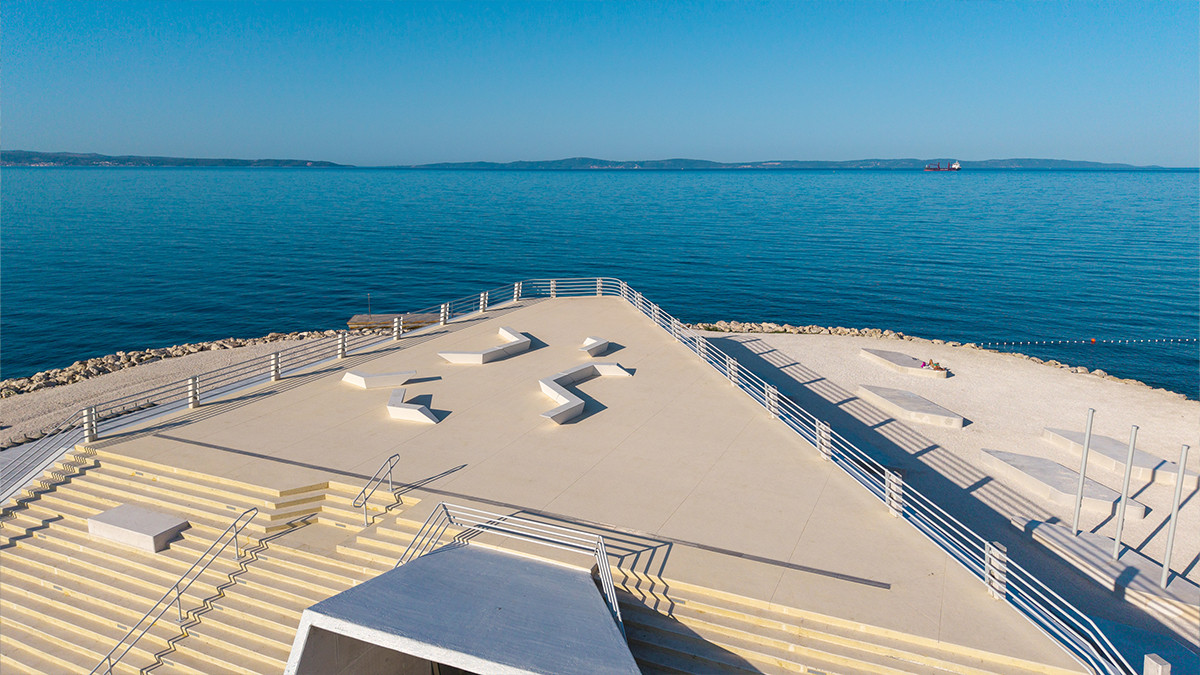

Za Vidikovac, jednu od estetski najljepših pozicija na Žnjanu s koje se pruža prekrasan pogled na more te otoke Brač i Šoltu, odabrana je ACO Multiline linijska odvodnja u kombinaciji sa specijalnom uzdužno prečkastom pokrovnom rešetkom. Profinjenog i privlačnog dizajna, rešetka je izrađena od nehrđajućeg čelika kvalitete AISI 316L, tzv. morskog inoxa, materijala koji po svojoj odličnoj otpornosti na morsku sol i klor nadilazi tzv. obični inox u kvaliteti 304. ↓

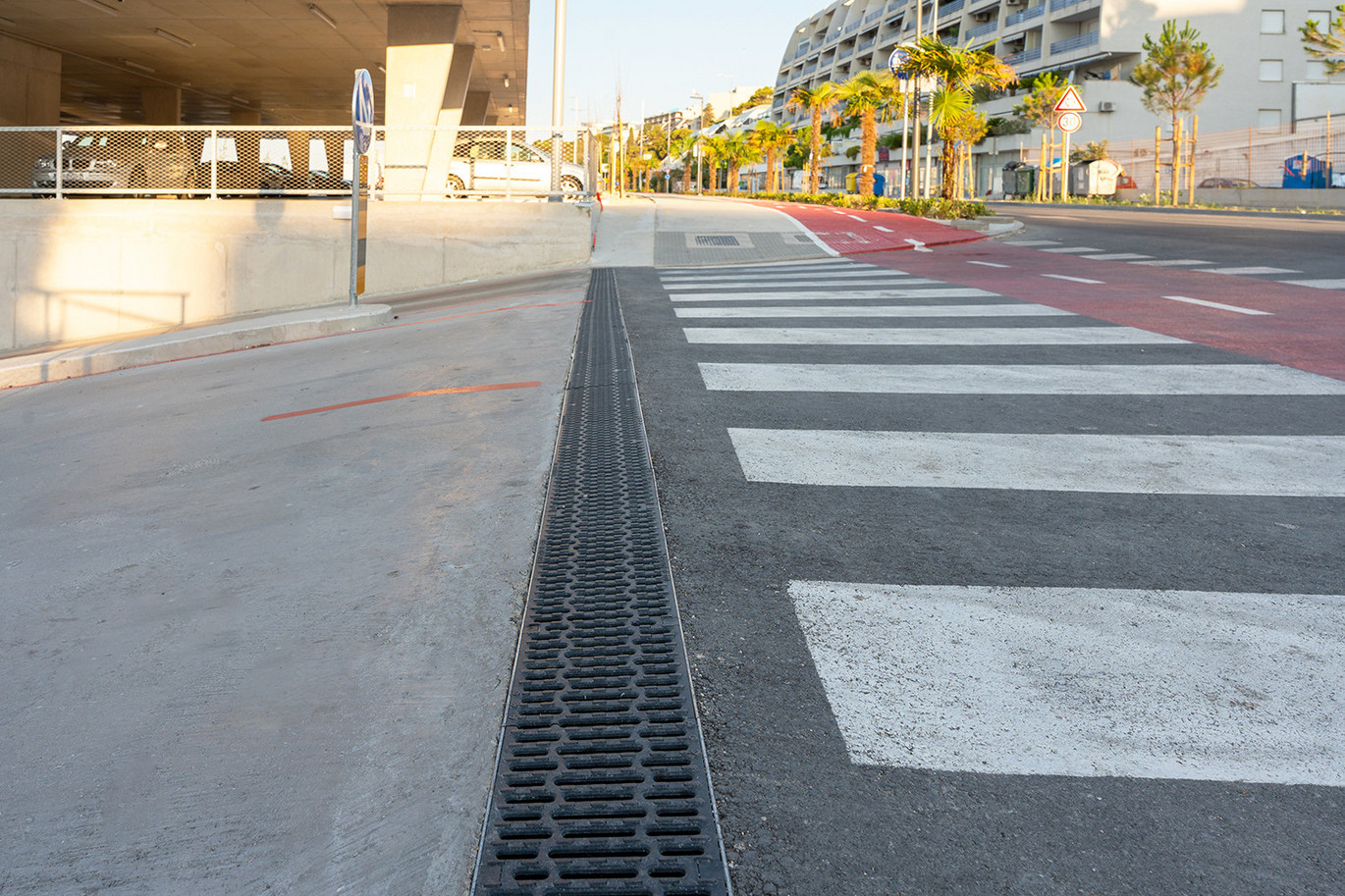

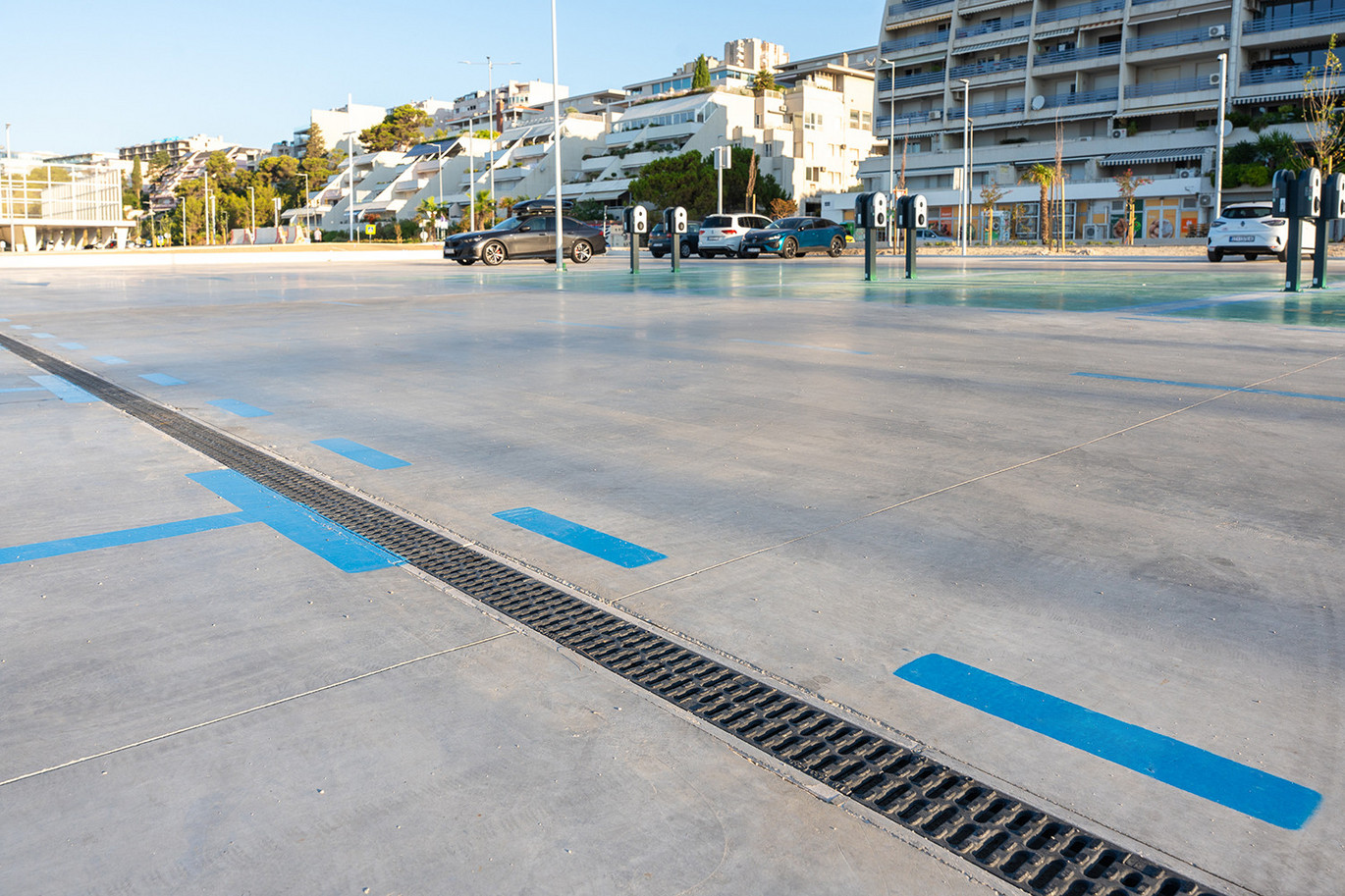

Za sigurnu odvodnju vanjskog parkirališta i garažnih površina birana je linijska odvodnja plitkim ACO Deckline P 100 kanalima. Robusan Deckline P sustav kanala izrađen je od vodonepropusnog polimerbetona i posebno je razvijen za podzemne i nadzemne garaže. ↓

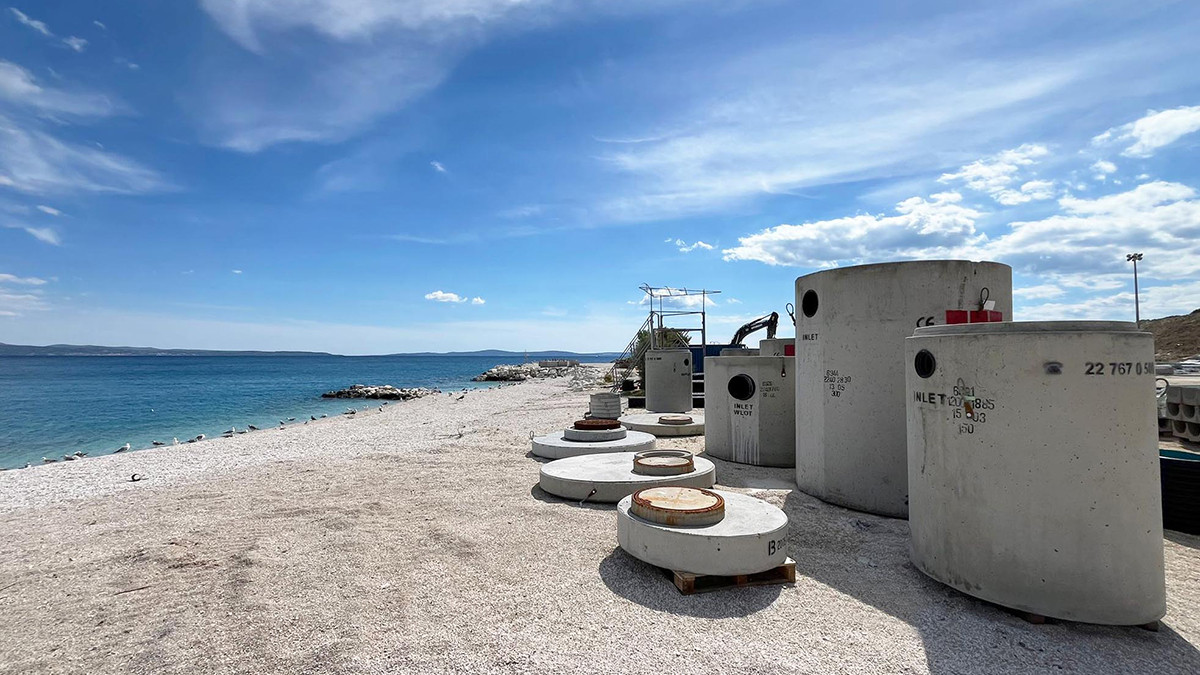

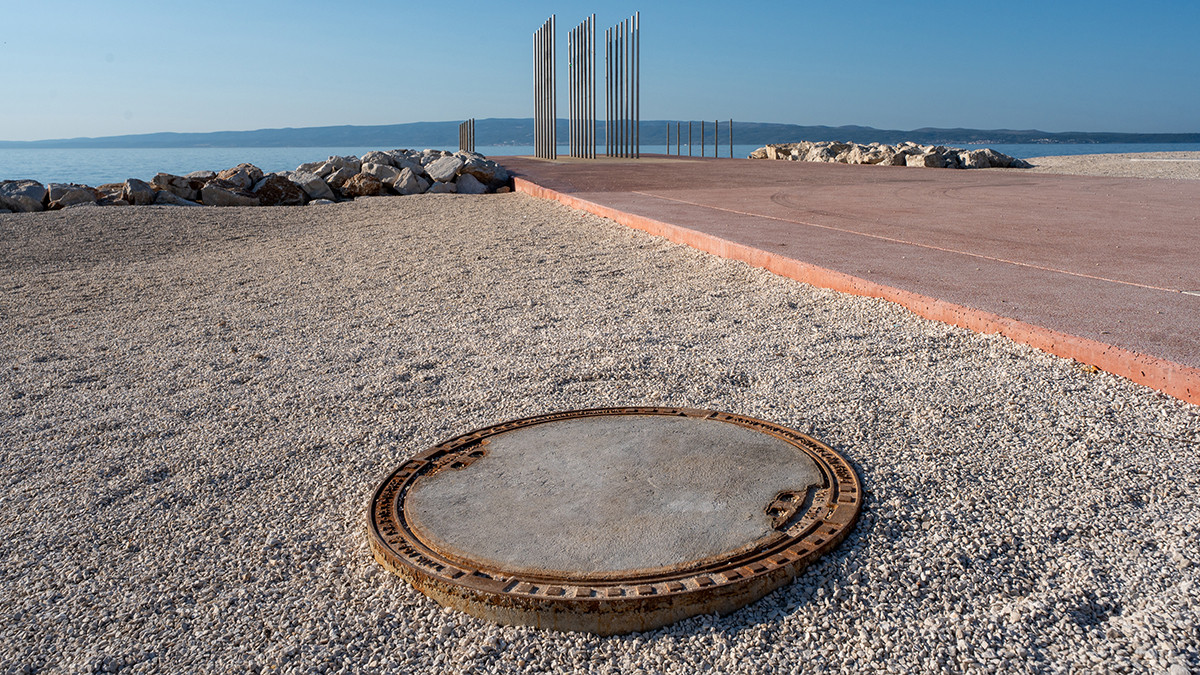

Na određenim točkama Žnjanskog platoa ugrađena su tri ACO Oleopator Bypass-C separatora lakih tekućina koji odvajaju nečistoće iz prikupljene oborinske vode sa slivne javne površine i tako pročišćenu vodu odvode na siguran način u gradsku kanalizaciju. ↓
ACO proizvodi na projektu
- Multiline V200, V300 plitki kanali
- Drainlock pokrovne rešetke
- SlotTop sustav odvodnje
- Deckline P kanali
- TopTek Uniface pristupni poklopci
- Lipumax C FST separator masnoća
- Oleopator bypass C FST separator lakih tekućina

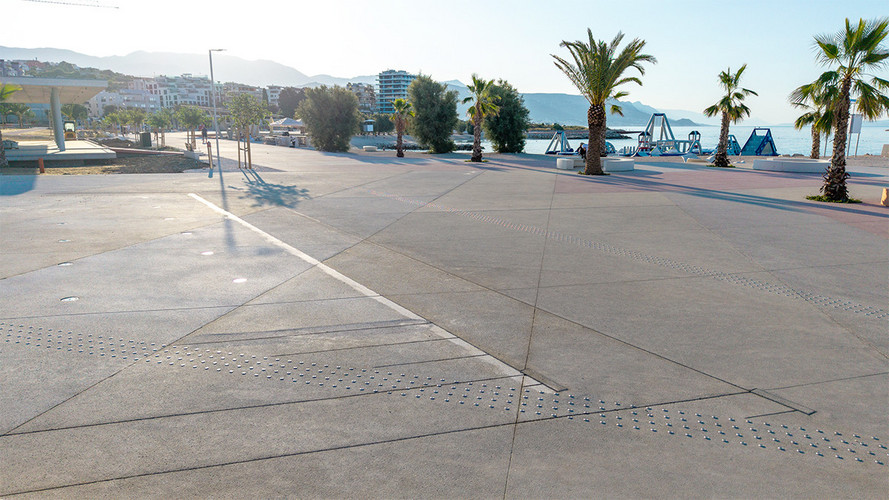

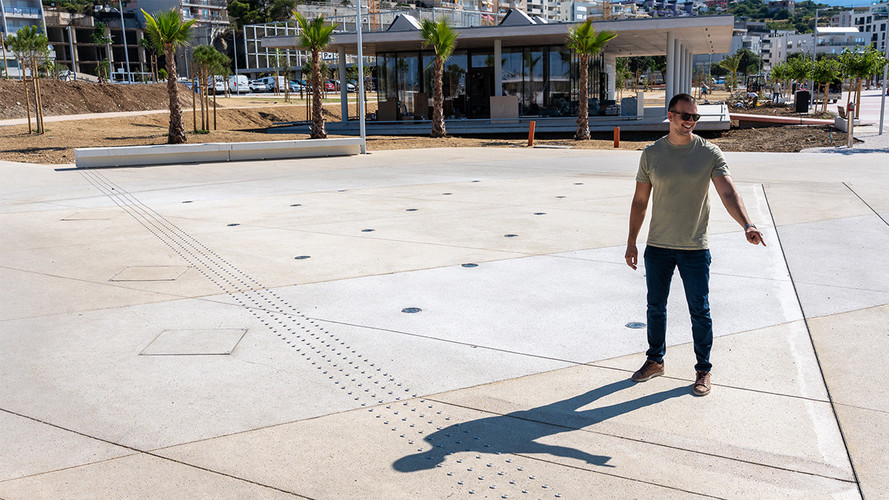

Pri odabiru linijskih odvodnih kanalica za prikupljanje voda s javnih površina, za Vodeni trg odabran je ACO DRAIN® SlotTop - sustav koji se odlikuje atraktivnim i profinjenim dizajnom koji omogućuje diskretnu površinsku odvodnju. SlotTop odvodnja izvedena je u obliku uskog raspora na površini, tzv. šlic fuge, ispod koje je ugrađena ACO DRAIN® Multiline kanalica za prikupljanje vode.
ACO TopTek Uniface pristupni poklopci za ispunu naše je rješenje za ujednačen izgled površine. Popularan su odabir pri projektiranju okoliša i interijera jer se pune istom završnom obradom kao i okolna podloga, što ih čini manje vizualno upadljivim na odabranoj površini. Ovdje je kao ispuna korišten štokovani beton. ↓

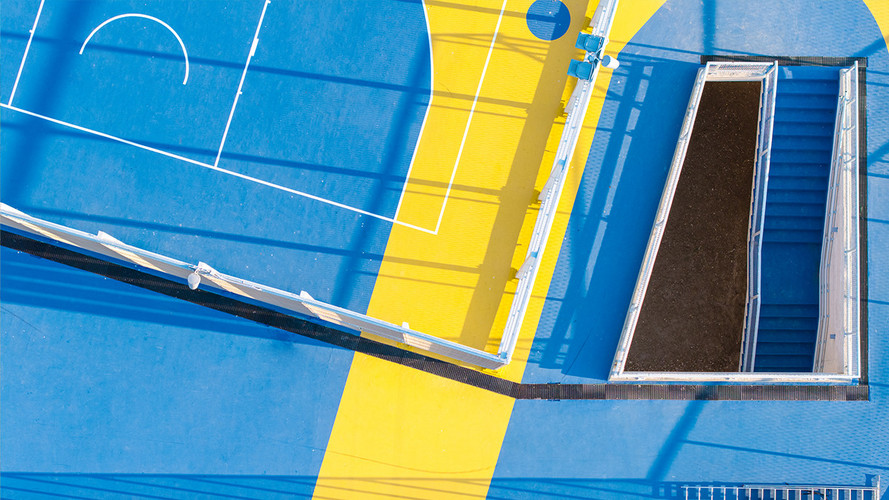

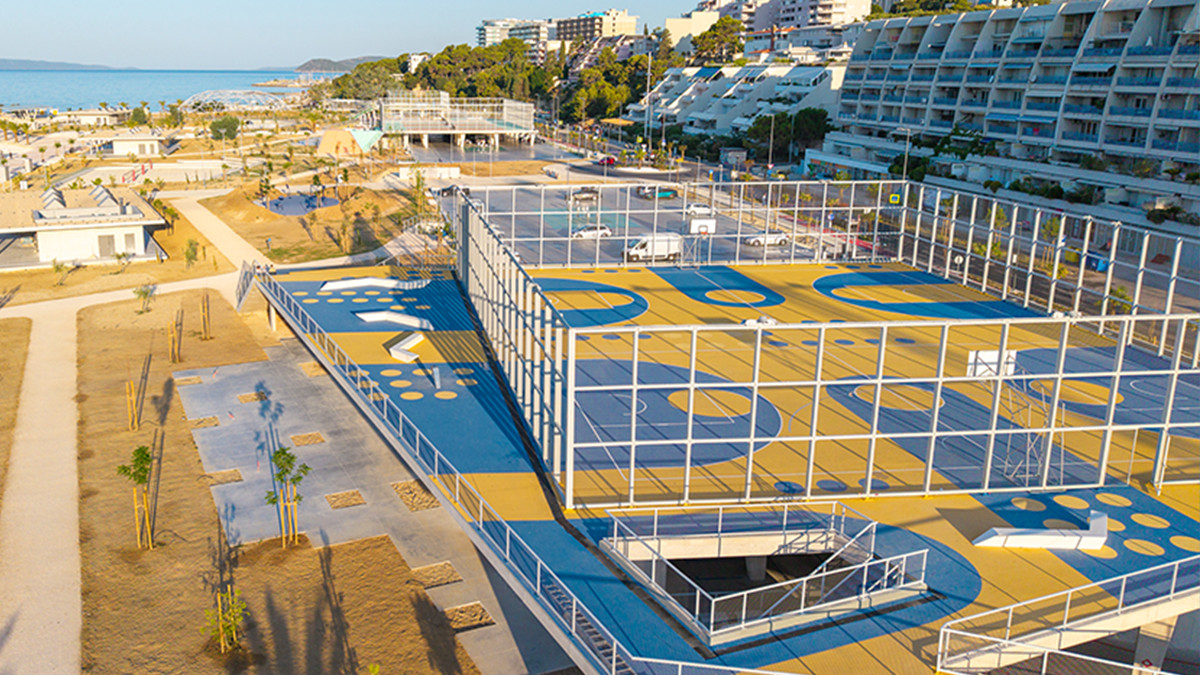

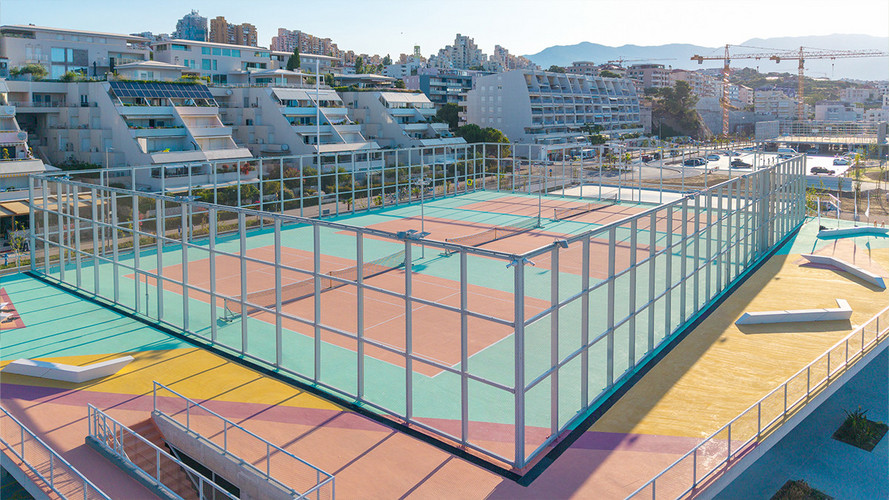

Oborinska odvodnja na površinama sva tri igrališta riješena je ACO Multiline V300 kanalicom u plitkoj izvedbi u kombinaciji s mrežastom lijevano željeznom rešetkom. Funkcionalno, stabilno i trajno rješenje odvodnje za sigurnost svih površina oko sportskih terena. ↓
"Veliko hvala na odličnoj suradnji s izvođačem radova – tvrtkom Lavčević, koja je dvije godine pratila projekt Žnjan sa svojih nekoliko inženjera i kooperanata te tvrtkom Prolux. Bili su nam zaista vrhunski partneri u ovom projektu. Imali su sluha za kvalitetna rješenja kao i za zahtjeve arhitekta Marina Kaliterne koji je, prema mojem mišljenju, u ovaj projekt ugradio vrhunske ideje i koncept“.
Ivan Mijić ing., ACO Hrvatska
Foto: egradnja.hr / Marin Trebotić
