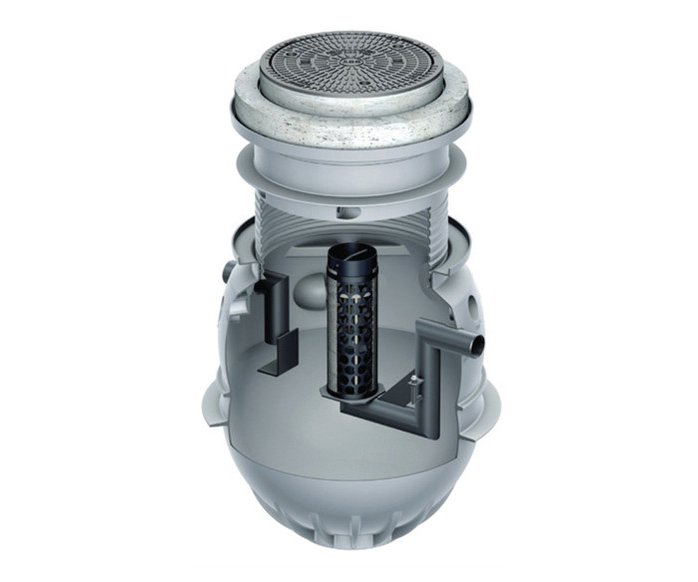

ACO Oleopator-P, koalescentni separator lakih tekućina klase I, projektiran je za ugradnju u zemlju izvan objekta, za tretman otpadnih voda nastalih iz industrijskih procesa, za vodu s površina gdje može doći do pojave zauljenih čestica ili u svrhu zadržavanja prilikom prosipanja naftnih derivata radi zaštite okolnih površina.

Ovisno o razredu opterećenja i nominalnoj veličini, ugradbena dubina dovodne cijevi može biti od 450 do 2000 mm. Separatori lakih tekućina isporučuju se s poklopcima za razrede opterećenja A15, B125 ili D400 prema HRN EN 124.

Oleopator-P


Prednosti proizvoda

  • tijelo separatora konstruirano za životni vijek od 50 god.
  • neograničen vijek trajanja koalescentnog elementa
  • koalescentni element se može čistiti
  • visoka efikasnost
  • sigurnost od uzgona
  • trajnost
  • izbor zapremine taložnika
  • podesiva visina poklopca
  • izbor nosivosti poklopca
  • prema HRN EN 858
  • jednostavno održavanje
  • brzina ugradnje
  • jednostavno rukovanje
  • niski troškovi čišćenja, pražnjenja i ugradnje

Područja primjene

  • vanjska parkirališta
  • prometnice (ceste i autoceste)
  • benzinske stanice
  • autopraonice
  • auto servisi
  • skladišta i proizvodni pogoni
  • autootpadi i sl.
  • izvadivi koalescentni element ("filter")
  • sifonirani (potopljeni) uljev s deflektorom
  • potopljena izljevna cijev
  • sigurnosni plovak za sprečavanje nekontroliranog istjecanja izdvojenih lakih tekućina
  • namijenjen za ugradnju u zemlju
  • otporan na djelovanje uzgonskih sila podzemnih voda (visina podzemne vode do uljeva u separator)
  • unutrašnji elementi separatora izrađeni od PEHD-a
  • tijelo separatora izrađeno od centrifugalno lijevanog polietilena
  • pristup separatoru u skladu s HRN EN 858
  • poklopac razreda opterećenja A15, B125 ili D400 prema HRN EN 858, svijetlog otvora Ø600 mm s natpisom »SEPARATOR«

Separatori

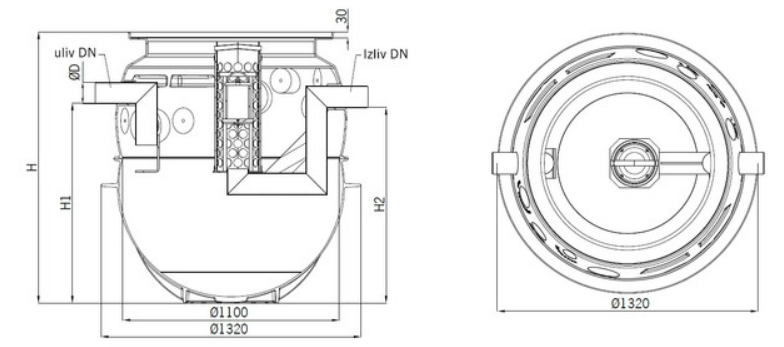

Nominalna veličinaPriključakZapremina taložnika (l)Zapremina za ulje (l)Ukupna zapremina (l)DNH (mm)H1 (mm)H2 (mm)Težina (kg)
NS 3DN 10045024077511013771020100067
NS 3DN 10067024099511015941230121083
NS 3DN 100950240128011018651500148084
NS 6DN 15066023597016015941210119091
NS 6DN 15012102351525160212917401720101
NS 10DN 15010802601615160212917401720105


Poklopci za separatore

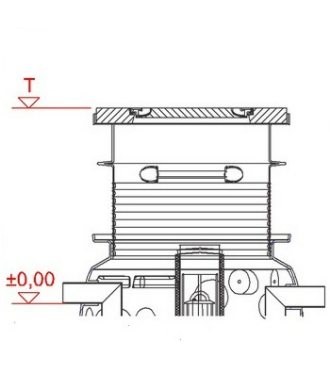

Razred opterećenja A15
  • razred opterećenja A15 prema HRN EN 858
  • okvir od betona s poklopcem od lijevanog željeza
  • svijetli otvor Ø600 mm
  • poklopac slobodno oslonjen
  • cijev za nadvišenje od polietilena (uključena samo kod gornjih dijelova 3301.14.01 i 3301.14.02)

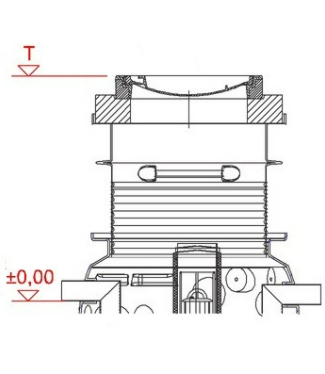

Razred opterećenja B125
  • razred opterećenja B125 prema HRN EN 858
  • okvir od betona s poklopcem od lijevanog željeza
  • svijetli otvor Ø600 mm
  • poklopac slobodno oslonjen
  • adaptivna ploča od betona Ø1000 mm x 150 mm
  • cijev za nadvišenje od polietilena (uključena samo kod gornjih dijelova 3301.15.01 i 3301.15.02)

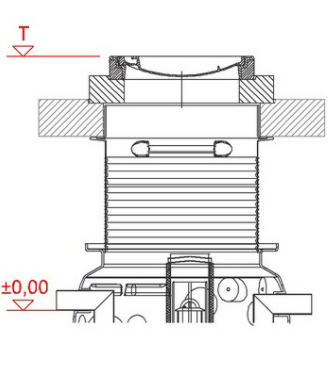

Razred opterećenja D400
  • razred opterećenja D400 prema HRN EN 858
  • okvir od betona s poklopcem od lijevanog željeza
  • svijetli otvor Ø600 mm
  • poklopac slobodno oslonjen
  • adaptivna ploča od betona Ø1000 mm x 150 mm
  • cijev za nadvišenje od polietilena
  • selektivno s rasteretnom pločom od betona Ø1500 mm x 200 mm

Upute za održavanje ACO Oleopatorpdf

Oleopator P NS3 ST300 A15dwg
Oleopator P NS3 ST300 B125dwg
Oleopator P NS3 ST300 D400dwg
Oleopator P NS6 ST600 A15dwg
Oleopator P NS6 ST600 B125dwg
Oleopator P NS6 ST600 D400dwg
Oleopator P NS10 ST1000 A15dwg
Oleopator P NS10 ST1000 B125dwg
Oleopator P NS10 ST1000 D400dwg
Rasteretna ploča 1550x660 mmpdf

ACO Oleopator Pxlsx

Upute za ugradnju ACO Oleopator Ppdf
