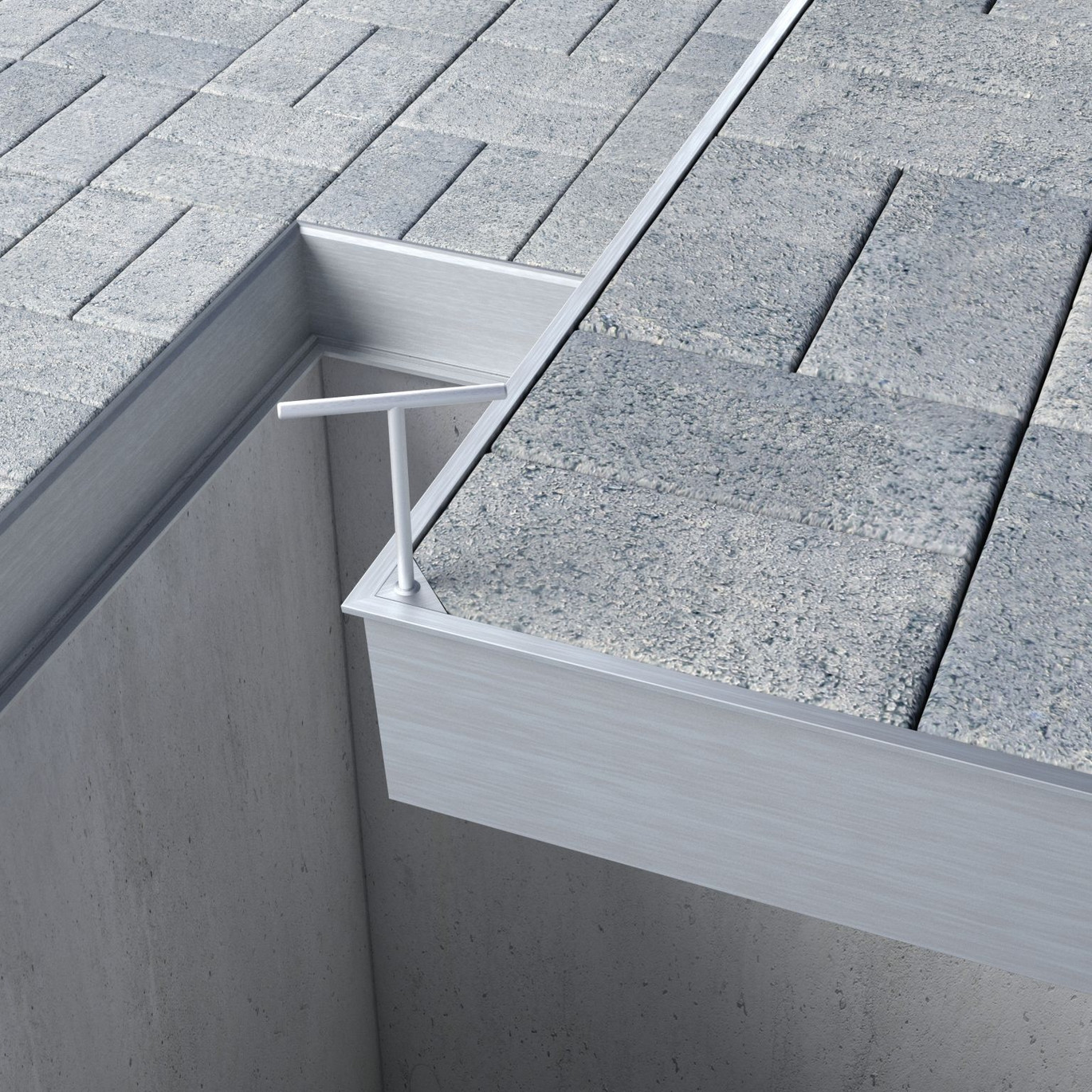

ACO TopTek Paving AL pristupni poklopci lako se prilagođavaju svakoj vanjskoj površini. Namijenjeni su za opločnike, prirodni kamen, kao i za betonske i bitumenske završne obloge debljine do 65 mm. Njihova ugradnja, čišćenje i održavanje su vrlo jednostavni. Širok raspon standardnih modela s mnoštvom opcija i dimenzija, kao i izrada po mjeri te ispuna različitim završnim oblogama ACO TopTek Paving AL pristupnim poklopcima daju izgled neprimjetnog kameleona koji se pametno stapa s okolinom, a istovremeno zadržava punu funkcionalnost i sigurnost.

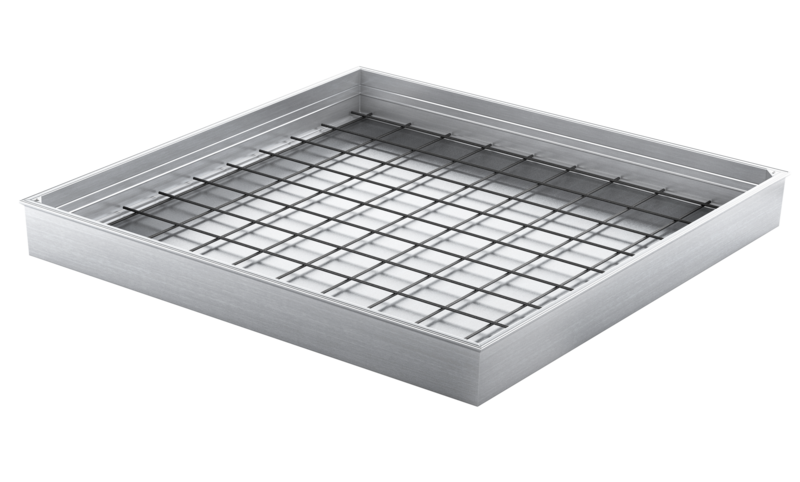

TopTek PAVING AL
Prednosti
- vizualno minimalno vidljiv
- aluminijska legura
- opremljen brtvom
- jednostavna ugradnja
- precizna izvedba - simetričan razmak između okvira i poklopca
- zaključavanje pomoću dva vijka
- razred opterećenja 30 kN

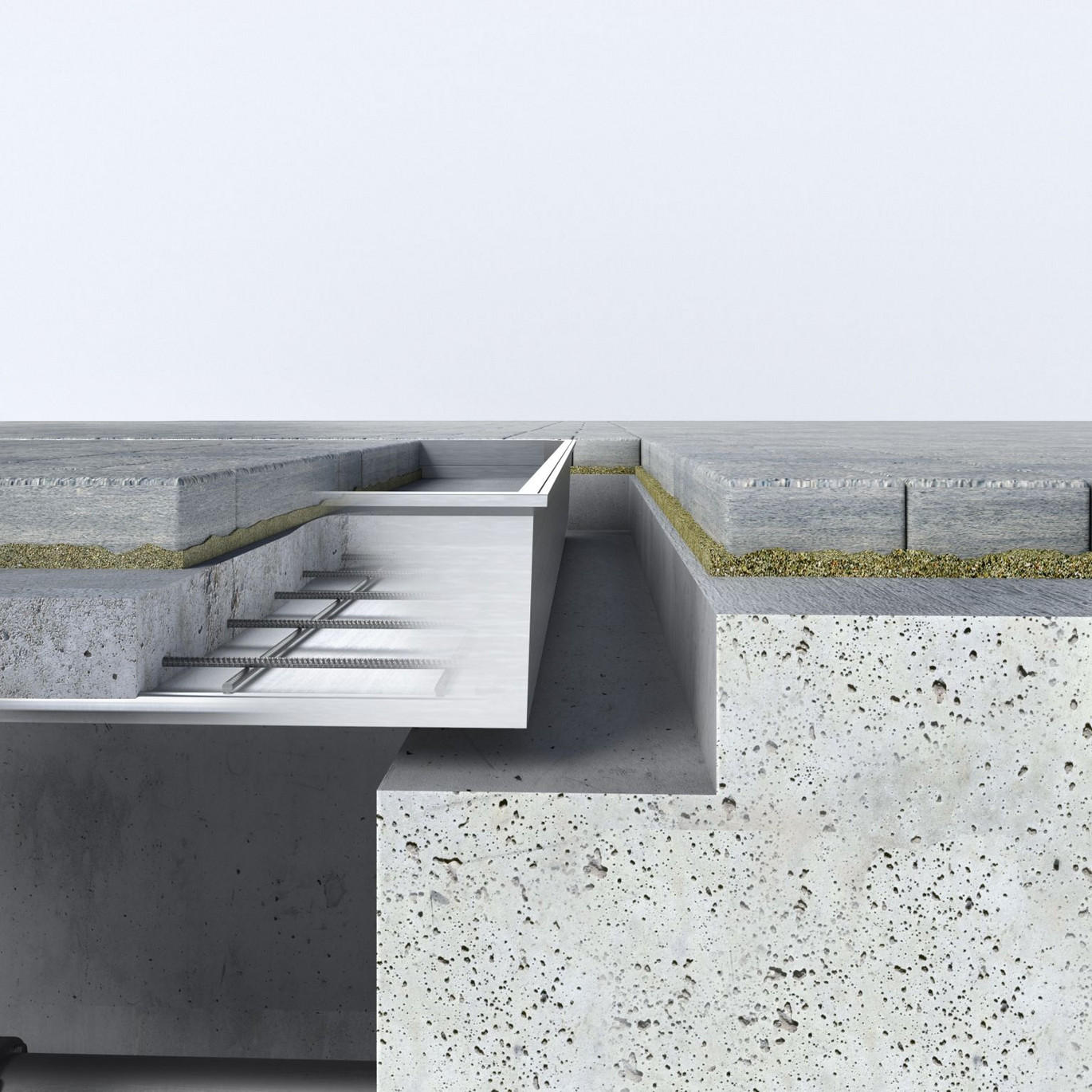

- ispuna betonom marke C35/45 do potrebne dubine ugradnje
- ispuna betonom marke C35/45 do vrha osigurava nosivost B125 prema HRN EN 124
Podaci za narudžbu

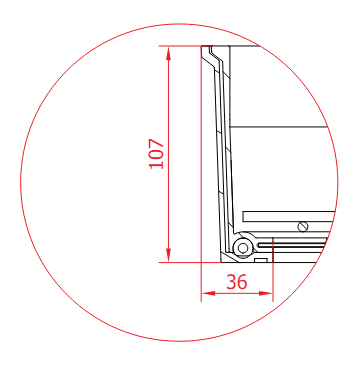

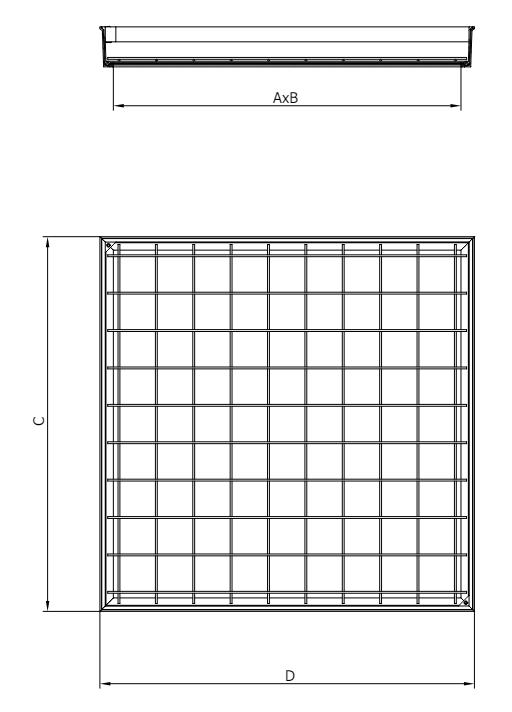

Svijetli otvor(A x B)[mm] | Vanjske dimenzije(C x D)[mm] | Visina okvira[mm] | Dubina poklopca[mm] | Prostor zazavršnu oblogu[mm] | Razredopterećenja(HRN EN 124) | Težina[kg] | Art.br.
|
|---|---|---|---|---|---|---|---|
| 230 x 230 | 300 x 300 | 107 | 95 | do 65 | 30 kN | 3,3 | 450337 |
| 330 x 330 | 400 x 400 | 107 | 95 | do 65 | 30 kN | 4,9 | 450338 |
| 430 x 430 | 500 x 500 | 107 | 95 | do 65 | 30 kN | 6,5 | 450339 |
| 530 x 530 | 600 x 600 | 107 | 95 | do 65 | 30 kN | 8,3 | 450340 |
| 630 x 630 | 700 x 700 | 107 | 95 | do 65 | 30 kN | 10,2 | 450341 |
| 730 x 730 | 800 x 800 | 107 | 95 | do 65 | 30 kN | 12,3 | 450342 |
| 830 x 830 | 900 x 900 | 107 | 95 | do 65 | 30 kN | 14,6 | 450343 |
| 930 x 930 | 1000 x 1000 | 107 | 95 | do 65 | 30 kN | 17,3 | 450344 |
| 200 x 200 | 270 x 270 | 107 | 95 | do 65 | 30 kN | 2,9 | 450345 |
| 300 x 300 | 370 x 370 | 107 | 95 | do 65 | 30 kN | 4,4 | 450346 |
| 450 x 450 | 520 x 520 | 107 | 95 | do 65 | 30 kN | 5,7 | 450347 |
| 500 x 500 | 570 x 570 | 107 | 95 | do 65 | 30 kN | 7,3 | 450348 |
| 600 x 450 | 670 x 520 | 107 | 95 | do 65 | 30 kN | 8,0 | 450349 |
| 600 x 600 | 670 x 670 | 107 | 95 | do 65 | 30 kN | 9,1 | 450350 |
| 750 x 600 | 820 x 670 | 107 | 95 | do 65 | 30 kN | 11,0 | 450351 |
| 750 x 750 | 820 x 820 | 107 | 95 | do 65 | 30 kN | 13,0 | 450352 |
| 900 x 600 | 970 x 670 | 107 | 95 | do 65 | 30 kN | 12,0 | 450353 |
| 900 x 750 | 970 x 820 | 107 | 95 | do 65 | 30 kN | 14,0 | 450354 |
| 900 x 900 | 970 x 970 | 107 | 95 | do 65 | 30 kN | 15,1 | 450355 |

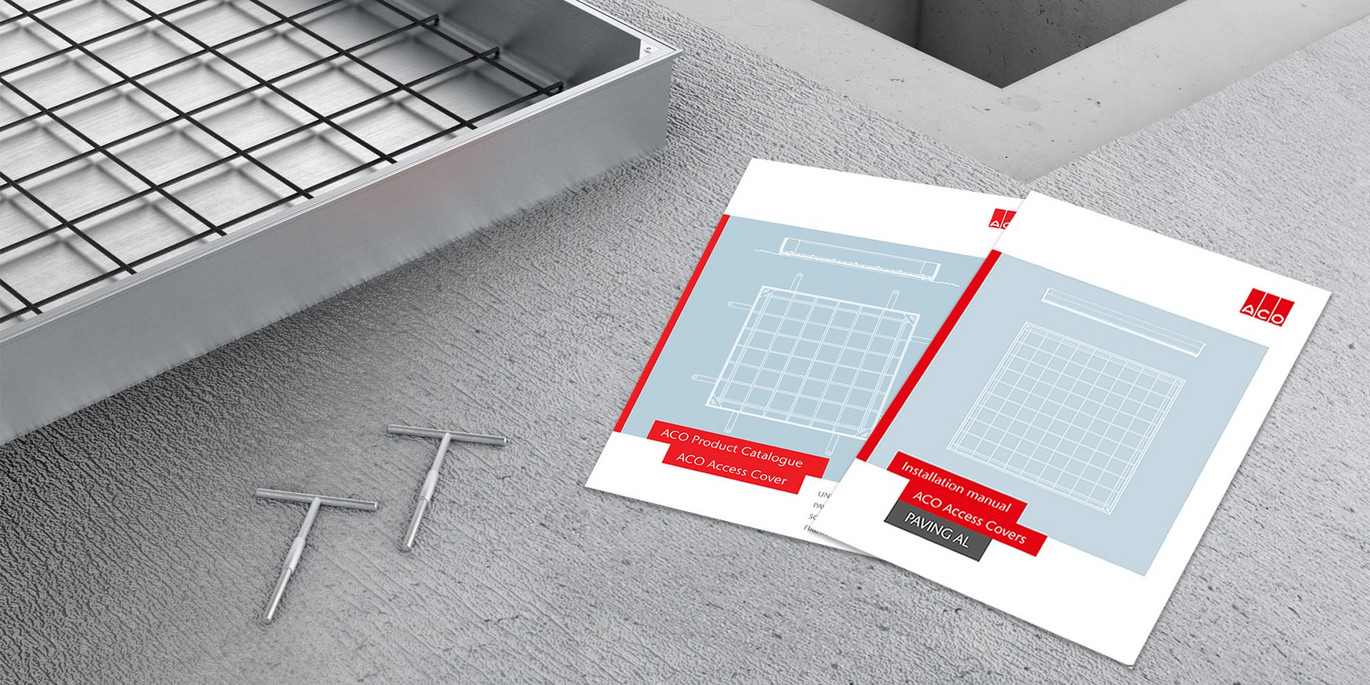

Upute za ugradnju
Preuzmite upute za ugradnju ACO TopTeK Paving AL - aluminijskih pristupnih poklopaca za ispunu.
