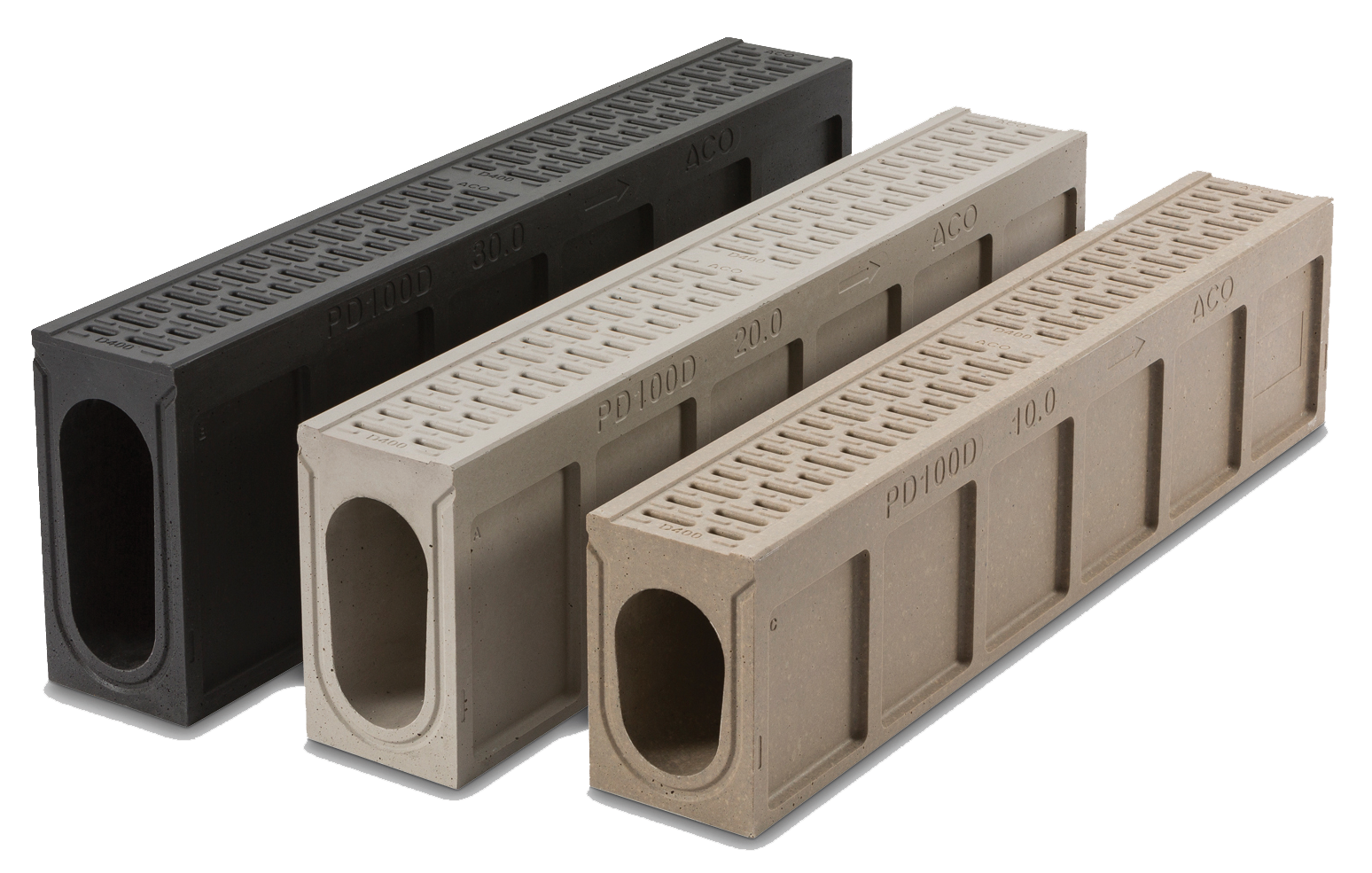

Monodrain PNG

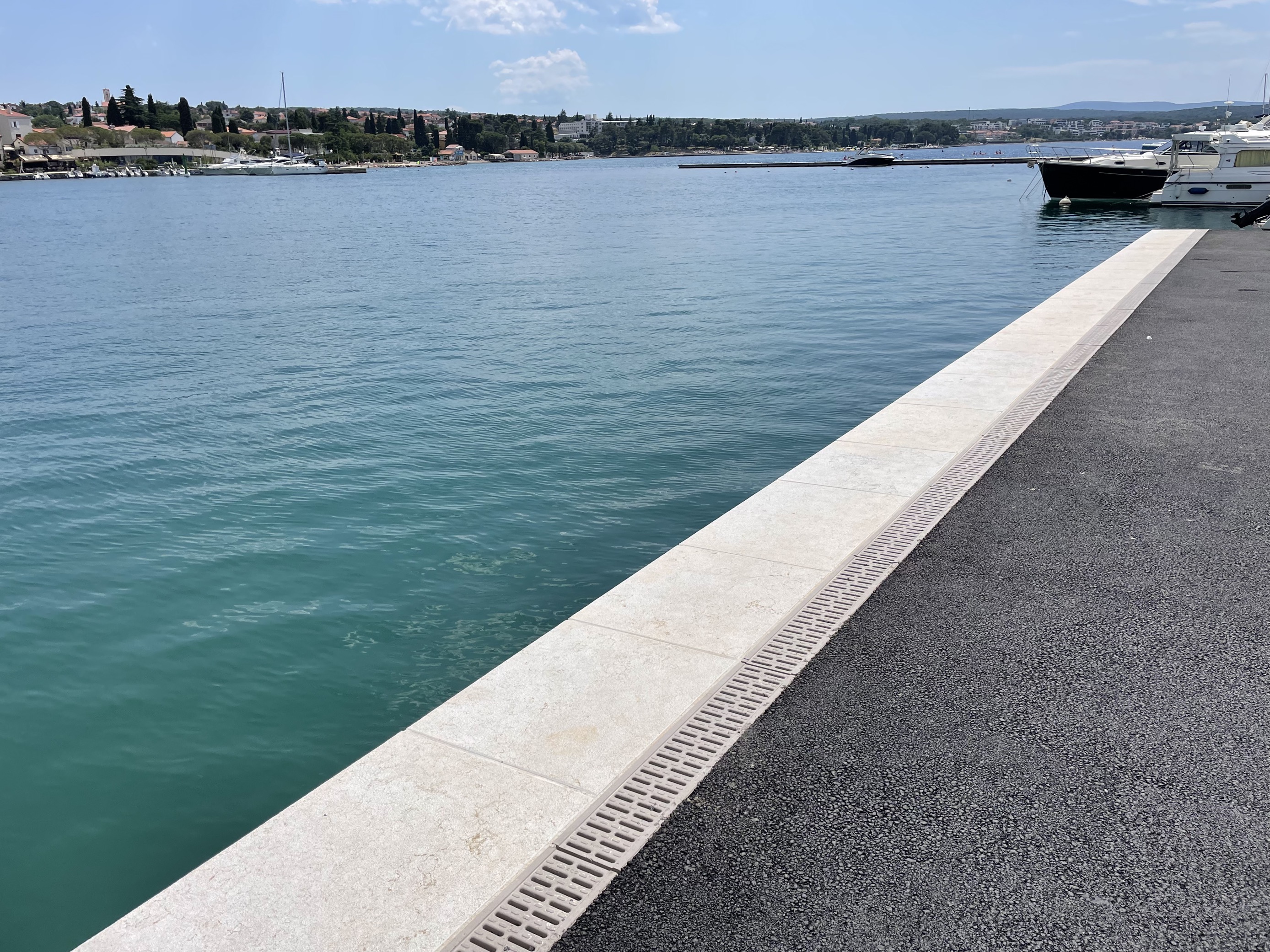

Malinska Luka

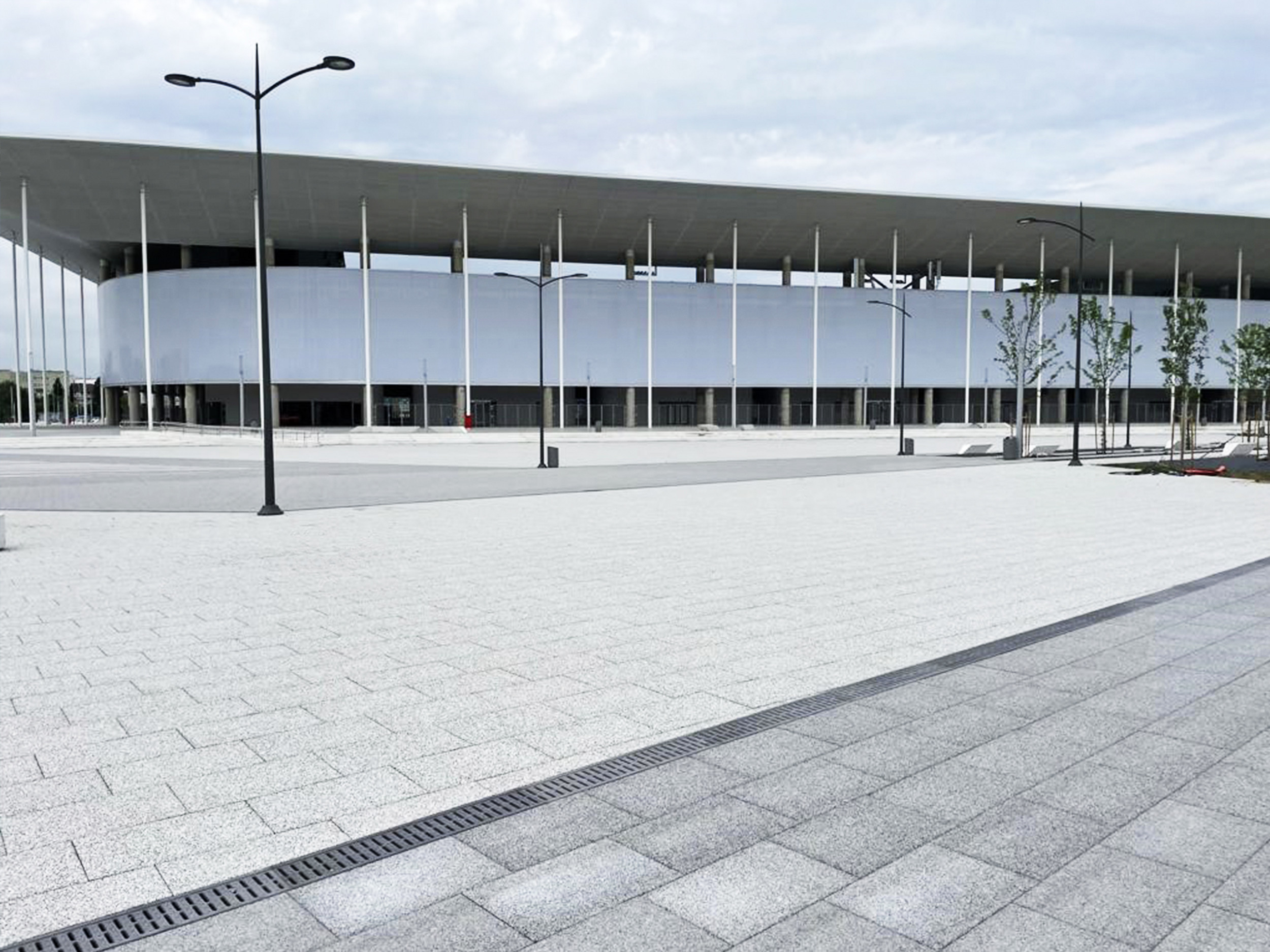

Osijek Opus Arena2

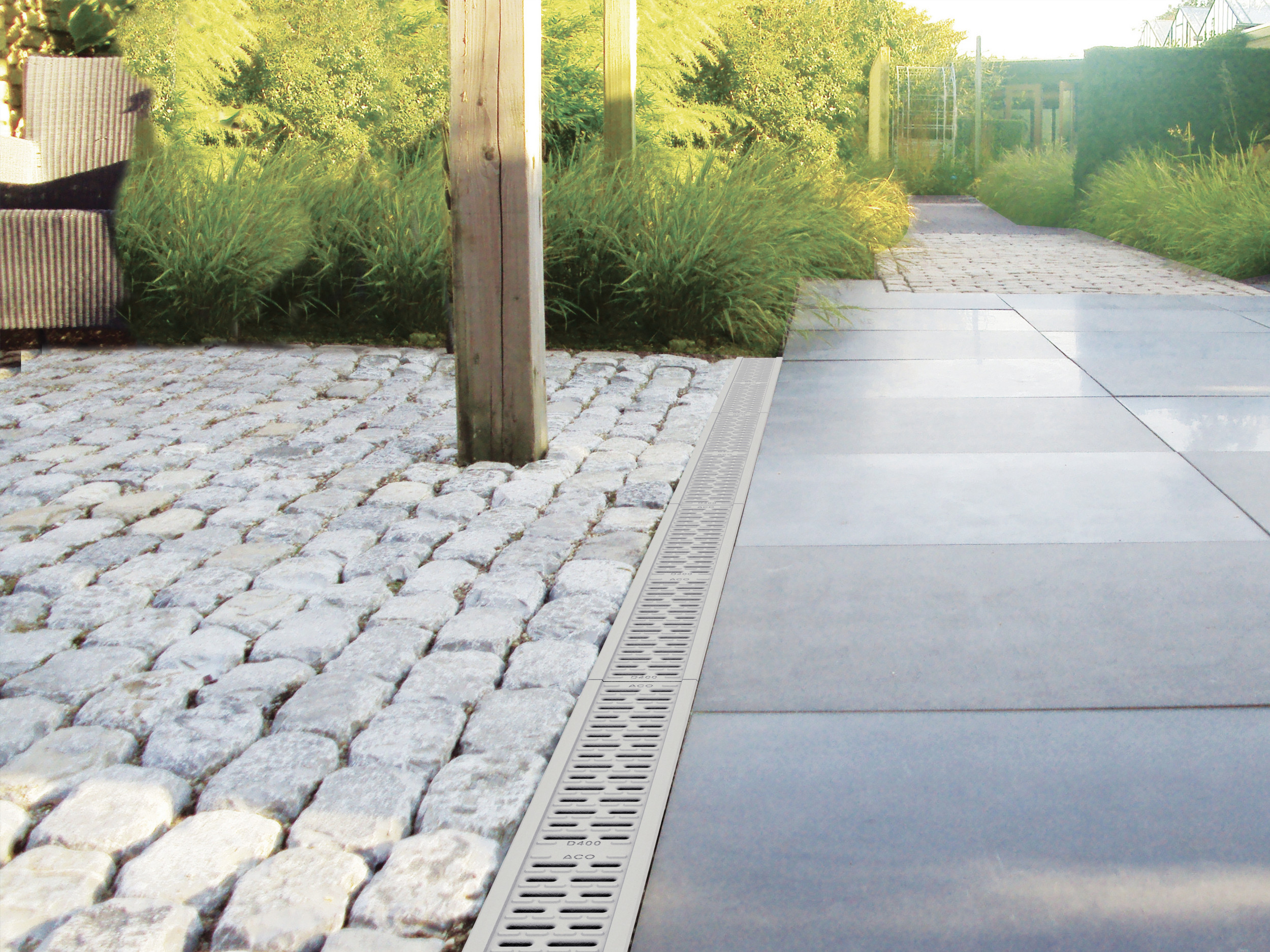

UK Monodrain

ACO MonoDrain

Prednosti proizvoda:

  • jednodijelna lijevana konstrukcija za trajnost i sigurnost
  • izrađen od polimerbetona otpornog na koroziju, smrzavanje i soli
  • Heelguard™ upojni otvori od 8 mm i 10 mm sigurni za kretanje pješaka
  • profilirana površina kanala za bolji prihvat vode
  • vanjske strane sigurno učvršćuju kanal u betonski okvir
  • žlijeb za brtvljenje za jednostavne vodonepropusne instalacije
  • dimenzija trbušne strane od 100 mm umanjuje troškove u usporedbi sa sličnim konkurentskim proizvodima
  • standardni otvor širine 100 mm i 150 mm doprinosi samočišćenju kanala

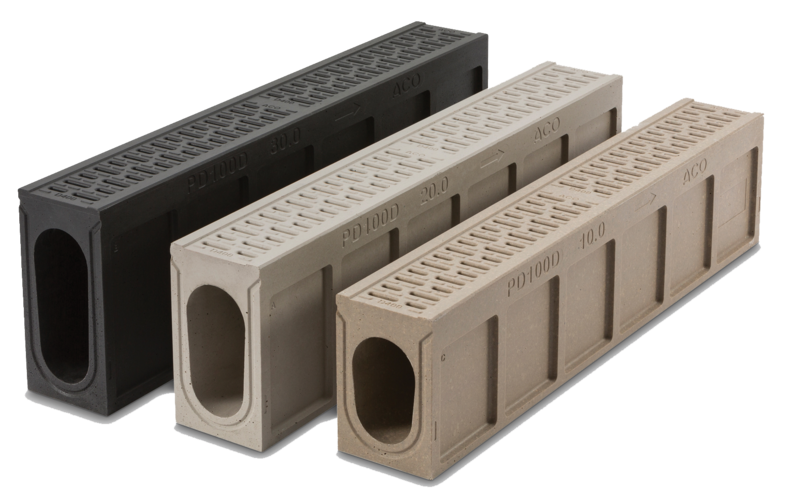

  • dostupan u tri boje: crna, siva i natur (Vienite®)
  • jednostavan za održavanje
  • za razrede opterećenja do D400

ACO MonoDrain je jednodijelni odvodni sustav kanala koji pruža višestruke prednosti: sigurnost i održivost, ekonomičnu i učinkovitu ugradnju te estetske mogućnosti primjene.

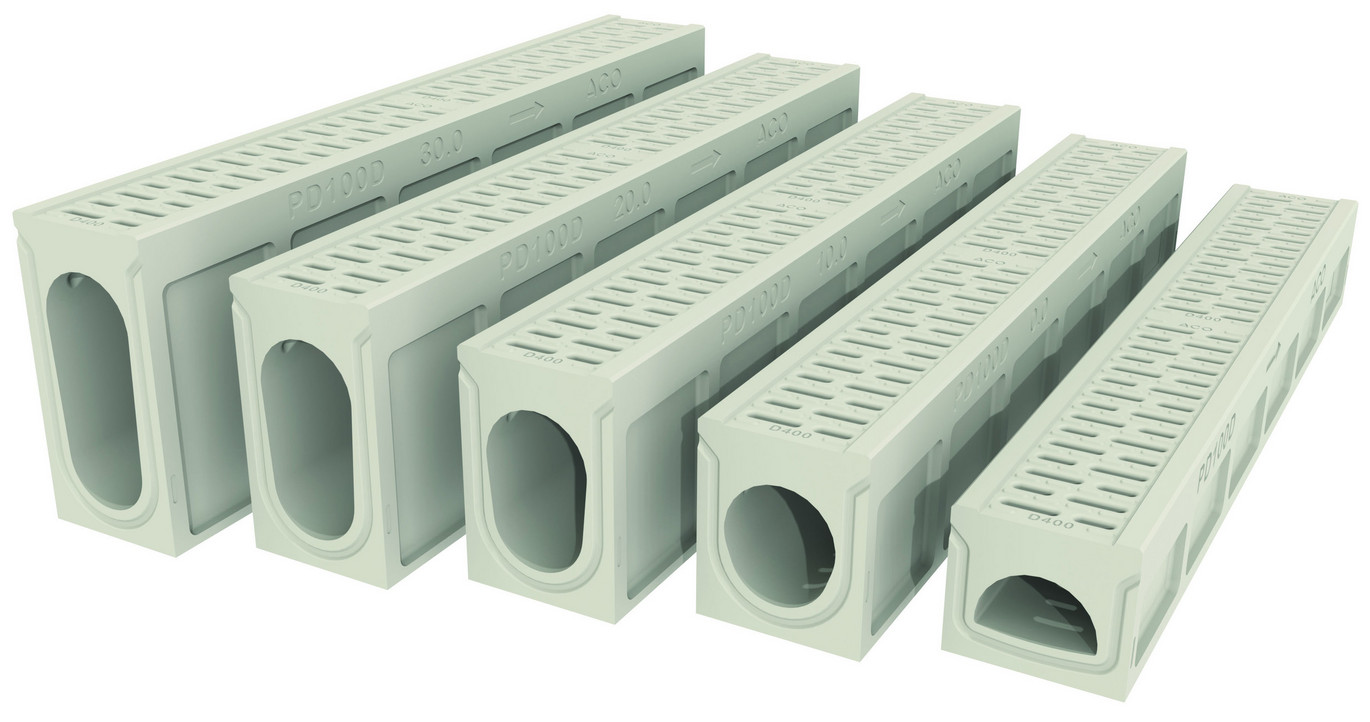

Sve veličine MonoDrain kanala dostupne su u crnoj, sivoj i natur boji, a HeelGuard™ dizajn upojnih otvora od 8 mm (za kanale veličine 100 mm) ili 10 mm (za kanale veličine 150 mm), posebno su prikladni za pješačka područja.

Stvoren za dugoročne performanse i postojan izgled, MonoDrain kanali svojom robusnom jednodijelna konstrukcija čini sigurnim od vandalizma.

Područja primjene

  • parkirališta
  • pješačke zone
  • javne površine
  • željeznički peroni
  • sportski tereni

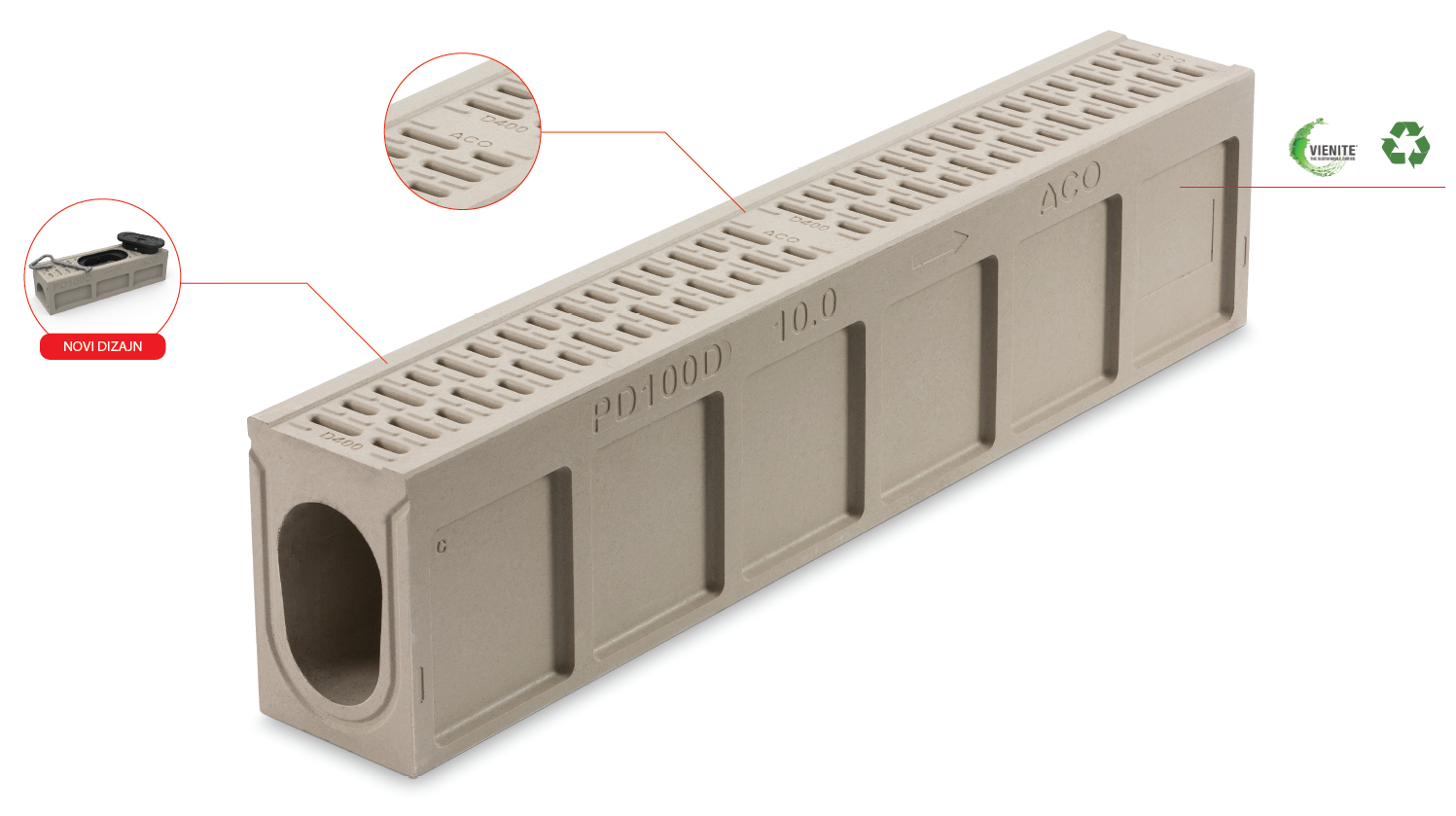

MonoDrain Pregled Sustava

boje

kako bi se projektantima i krajobraznim arhitektima pružila prilika za usklađivanje ili kontrast s okolnim površinama.

Svijetla širina
Crna
Siva
Natur
Građevinska visina (mm)
100√√√230
150√√√270

ACO MonoDrain PD - asfalt A15 - D400

MNB PD Ugradnja Asfalt A15
MNB PD Ugradnja Asfalt A15 2

ACO MonoDrain PD - opločenje C250

MNB PD Ugradnja Oplocenje C250

ACO MonoDrain PD - opločenje D400

MNB PD Ugradnja Oplocenje D400

Lakoća održavanja

ACO MonoDrain kanali dizajnirani su imajući na umu pristupačnost i mogu se održavati na isti način kao i sustavi s rešetkom (pogledajte priloženi video). Uz pomoć mlaza pod pritiskom, umetanje se vrši pomoću kopče, za poboljšanu sigurnost.
Noviji revizijski elementi za pristup kanalu koriste poklopac iz kompozita sa samozaključavanjem kako bi se osigurala ulazna točka u sustav za pregled i ispiranje. Kompozitni poklopac nudi vrhunsku otpornost na koroziju.

Video: održavanje MonoDrain kanala

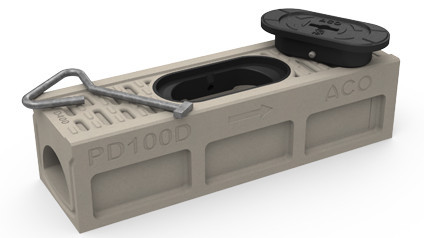

ACO MonoDrain revizijski element

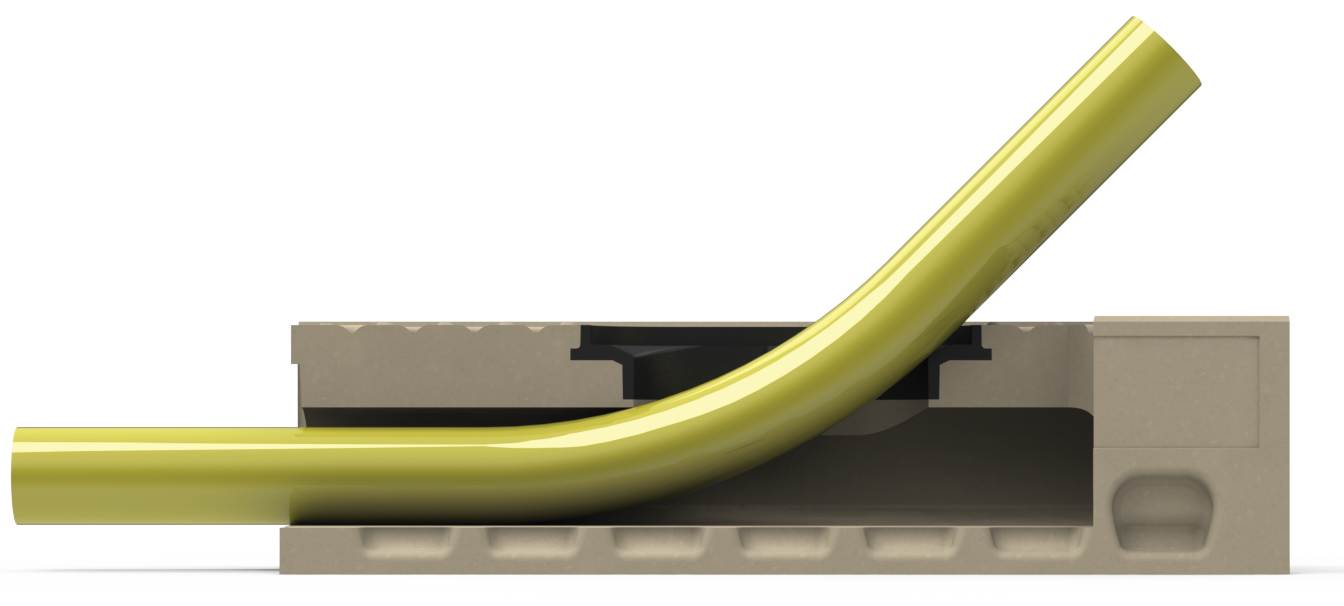

I12 -MonoBlock 0123 Access - Cut Away With Pipe
ACO MonoDrain brošura - engl.pdf
MonoDrain PD100D - kanal tip 0.0dwg
MonoDrain PD100D - kanal tip 10.0dwg
MonoDrain PD100D - kanal tip 20.0dwg
MonoDrain PD100D - kanal tip 30.0dwg
MonoDrain PD100D - plitki kanal dwg
MonoDrain PD100D - plitki revizijski elementdwg
MonoDrain PD100D - sabirni elementdwg
MonoDrain PD150D - kanal tip 0.0dwg
MonoDrain PD150D - kanal tip 10.0dwg
MonoDrain PD150D - kanal tip 20.0dwg
MonoDrain PD150D - revizijski element tip 0.0dwg
MonoDrain PD150D - revizijski element tip 10.0dwg
MonoDrain PD150D - revizijski element tip 20.0dwg
MonoDrain PD150D - sabirni elementdwg
