ACO Combipoint modularni sustav za Gradove spužve
Prednosti:
- pojedinačni modularni elementi
- tijelo slivnika izvedeno iz poliprolilena PP, lagan
- podjednako raspoređuje dinamičko opterećenje
- teleskopski (podesiv po visini)
- rotirajući elementi
- vodonepropustan do 0,5 bara
- podesiv nagib, uzdužni i poprečni do 10%
Prema Skandinavskom principu sadnje stabala, gruba kamena skeletna struktura osigurava prijenos opterećenja dok šupljine ispunjene supstratom s finim porama između kamenja u podlozi opskrbljuju stabla vodom čak i tijekom sušnih razdoblja. Pozitivan nusprodukt je mogućnost pohrane velikih količina vode u korijenskom sustavu i okolnom tlu.

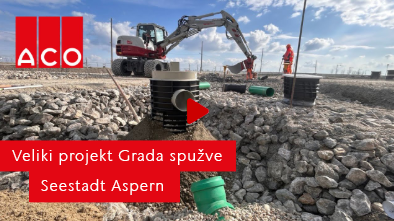

ACO modularni sustav za Gradove spužve
Kao stručnjaci za upravljanje kišnicom i partner radne grupe Schwammstadt koja razvija koncept Gradova spužvi, razvili smo učinkovito i jednostavno tehničko rješenje koje doprinosi održivom upravljanju površinskim vodama, omogućuje pročišćavanje onečišćene oborinske vode i njezino sigurno ispuštanje u tlo.
ACO Combipoint cestovni slivnik proširen je dodatnim komponentama za Gradove spužve i može se koristiti za različita projektno-specifična rješenja u skladu s načelom spužvastog grada.
Promišljeno korištenje kišnice
Umjesto da se oborinska i jaka kišnica odvodi što je brže moguće, ona se dovodi do korijena gradskih stabala. Cilj je prikupiti što više kišnice kako bi se stablo opskrbilo vlagom čak i tijekom dužih sušnih razdoblja kako bi se izbjegla potreba za ručnim zalijevanjem.
Modularni sustav za tip područja F1
Izravno prikupljanje oborinske vode s nogostupa i biciklističkih staza u tijelo Grada spužve (tip površine F1 prema austrijskoj normi ÖWAV, radni list 45)
Nakupljena kišnica usmjerava se u uljevno okno ili preko rešetke (1) ili dodatne ulazne cijevi (2). Prvo grubo čišćenje odvija se u košari za hvatanje lišća (3).
Voda se zatim diže u slivniku i fine čestice mogu se taložiti u najnižem dijelu taložnice (4).
Tijekom ljetnog rada, integrirani razdjelni ventil (5) za spajanje na kanalizaciju je zatvoren. Kišnica se diže do priključka odvodne cijevi (6) te dospijeva u distribucijski sloj Grada spužve.
Ako je spužvasti grad zasićen i postoji povrat vode u uljevno okno, preljev (7) sprječava vraćanje vode na površinu i vodi izravno u kanalizaciju.
U kasnu jesen i proljeće hvatač lišća i košaru za mulj treba očistiti i usisati.
Modularni sustav za tip područja F2/F3
Površinsko prikupljanje oborinskih voda preko dubokih korita (zemnih filtara) za parkove & vozne površine u kombinaciji s ACO izljevnom kutijom za Gradove spužve (tip površine F2/F3 prema austrijskoj normi ÖWAV, radni list 45)
Sva zagađena kišnica koja se pojavi usmjerava se u uljevno okno Combipoint slivnika preko rešetke (1). Prvo grubo čišćenje odvija se u košari za hvatanje lišća (2). Razina vode u slivniku i fine čestice mogu
se taložiti u taložnoj posudi (3).
Tijekom ljetnog rada, integrirani razdjelni ventil (4) za spajanje na kanalizaciju je zatvoren, a oborinska voda se diže i preko priključene ACO izljevne kutije (5) kroz odvodne proreze dolazi do upojnog sloja zemlje.
Oborinska voda s prometnice pročišćava se prolaskom kroz prolaz širok 30 cm i ulazi u tijelo Grada spužve.
Ako zbog obilne kiše i porasta razine vode dođe do preljeva u okolno tlo, integrirana premosnica (6) se aktivira i usmjerava kišnicu preko procjednih cijevi izravno u tijelo Grada spužve. Važno je da prvo grubo onečišćenje (prvo ispiranje) uvijek ide kroz tijelo slivnika u
kanalizaciju.
U kasnu jesen i proljeće hvatač lišća i košaru za mulj treba očistiti i usisati.
1. Ljetni način rada: Početak oborina
Oborinska voda s nogostupa: ulijeva se u uljevno okno i akumulira do razine izljeva na spojenoj odvodnoj cijevi.
Oborinska voda s prometnice: slijeva se u uljevno okno i akumulira do razine procjednih otvora na spojenoj izljevnoj kutiji.
3. Ljetni način rada: Pljusak
Oborinska voda s nogostupa: ako je tijelo Grada spužve zasićeno, kišnica se nakuplja iz kanalizacijskih cijevi natrag u okno i preko integrirane premosnice u kanal. Povrat vode na površinu je spriječen.
Oborinska voda s prometnice: prvo pročišćavanje vode je prilikom prolaska kroz duboki sloj tla. Ukoliko dođe do nakupljanja preostale vode preko ruba integrirane premosnice u izljevnoj kutiji, ta voda se izljeva direktno u tijelo Grada spužve.
2. Ljetni način rada: Nastavak padalina
Oborinska voda s nogostupa: razina vode u uljevnom oknu ravnomjerno raste i odlazi izravno kroz spojenu drenažnu cijev u tijelo Grada spužve.
Oborinska voda s prometnice: razina vode u uljevnom oknu se diže i prelazi preko procjednih otvora u izljevnoj kutiji izravno u okolno tlo u tijelo Grada spužve.
4. Zimski način rada: Otjecanje kiše ili slane otopine u kanalizaciju
Oborinska voda s nogostupa koja sadrži kloride: razina vode u uljevnom oknu diže se do dna cijevi koja se spaja na kanalizaciju i otječe izravno u kanalizaciju kroz otvoreni razdjelni ventil. Grad spužva ili podzemna voda nije zagađena kloridom.
Oborinska voda s prometnice koja sadrži kloride: razina vode u uljevnom oknu diže se do dna cijevi koja se spaja na kanalizaciju i otječe izravno u kanalizaciju kroz otvoreni razdjelni ventil.
ACO Combipoint modularni sustav
Nova definicija ACO Combipoint slivnika za Gradove spužve
Uljevno okno standardnog ACO Combipoint slivnika je prošireno kako bi se uključili dodatni elementi nužni za stvaranje Gradova spužvi što ga čini idealnim rješenjem za sve projekte.
Pomoću ovog sustava onečišćena oborinska voda može se pročistiti i odmah ispustiti u tlo bez straha od zagađenja. Uljevno okno ACO Combipoint slivnika ispunjava nekoliko funkcija: služi za prikupljanje oborinske vode, za predčišćenje kroz košaricu za sakupljanje nečistoća i taloženje mulja u taložnici, kao razvodno okno pomoću integriranog ventila za zatvaranje i kao okno za ispiranje zahvaljujući slobodnom pristupu spojene odvodne cijevi.
Multitop Leaf slivna rešetka
Dizajnirana posebno za Gradove spužve
Zahvaljujući posebnoj geometriji nosivih prečki, Multitop slivne rešetke i nastavci prikladni su i za pješačke i biciklističke zone. Višenamjenska dvostruka šarka otporna na prljavštinu i lomljenje omogućuje jednostavno i brzo otvaranje rešetke za cca 110 stupnjeva u oba smjera. Ugradnja se stoga može izvršiti neovisno o smjeru vožnje i smjeru nagiba prometnice čime se izbjegavaju greške pri ugradnji. Osim toga, Multitop slivnu rešetku moguće je potpuno izvaditi u okomitom položaju.
