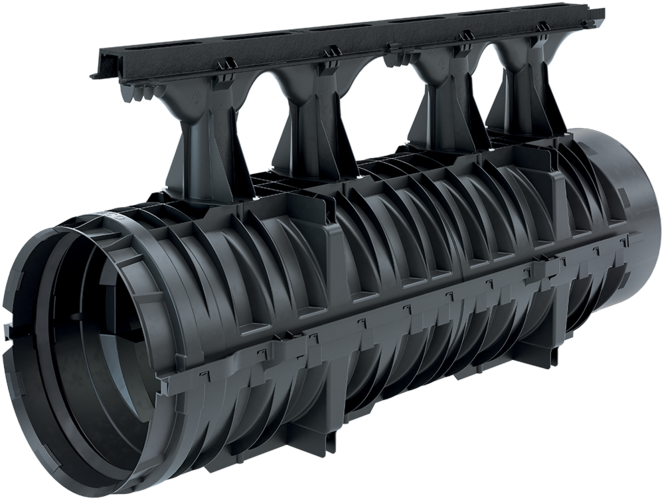

Qmax-Neo-300 Hero

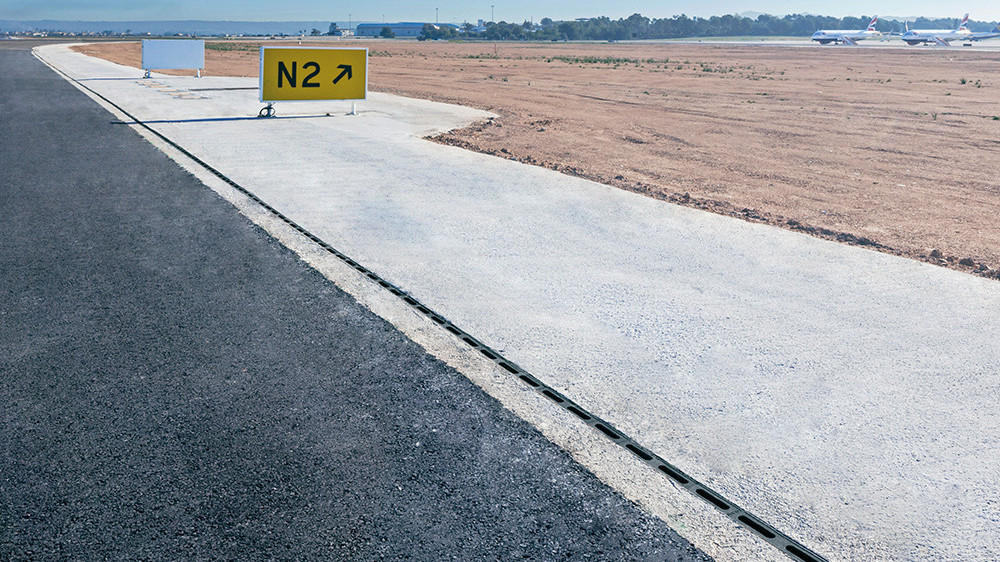

ACO Qmax Neo

Prednosti proizvoda:

  • za sve završne obloge i prometna opterećenja prema HRN EN 1433
  • najveći razred opterećenja F900
  • minimalno provozno opterećenje na površinu zbog uskih uljevnih profila
  • integrirana brtva
  • lagane komponente za jednostavno rukovanje na gradilištu bez teške opreme za podizanje
  • sigurna i brza odvodnja čak i kod velikih oborina

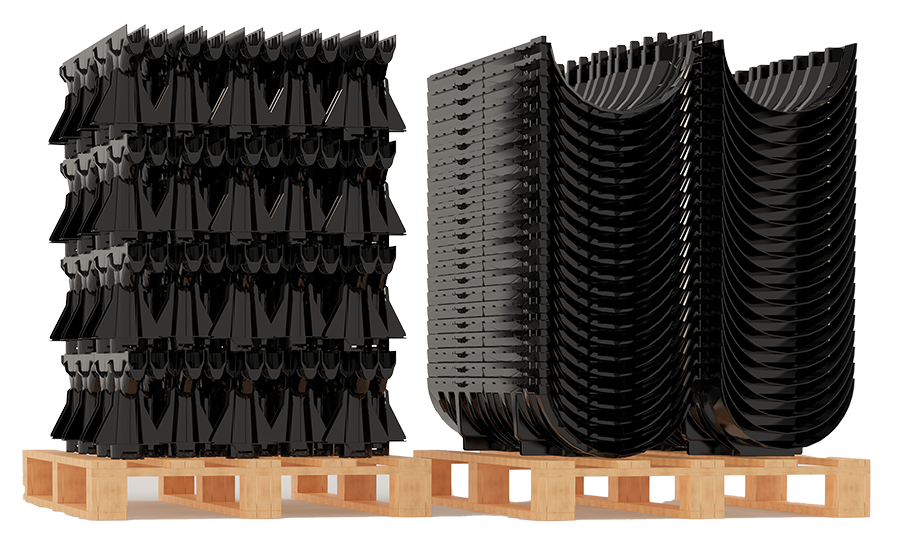

ACO DRAIN® Qmax Neo je podgrupa postojeće Qmax obitelji. Ova varijanta Qmax kanala razlikuje se od standardnog Qmax programa u pogledu materijala izrade (polipropilen umjesto polietilena), drugačijeg procesa proizvodnje i racionaliziranja transporta, te nudi učinkovit sustav odvodnje uz optimizaciju ukupnih troškova nabavke i ugradnje.

Qmax Neo kanali za velika prometna opterećenja proizvode se u promjerima cijevi od 300 mm i 600 mm, s velikim izborom upojnih rešetki.

ACO Qmax Neo

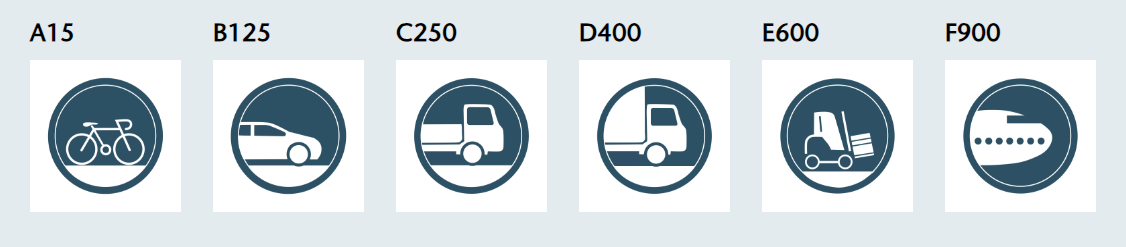

Razredi opterećenja prema HRN EN 1433

Razredi opterećenja prema HRN EN 1433

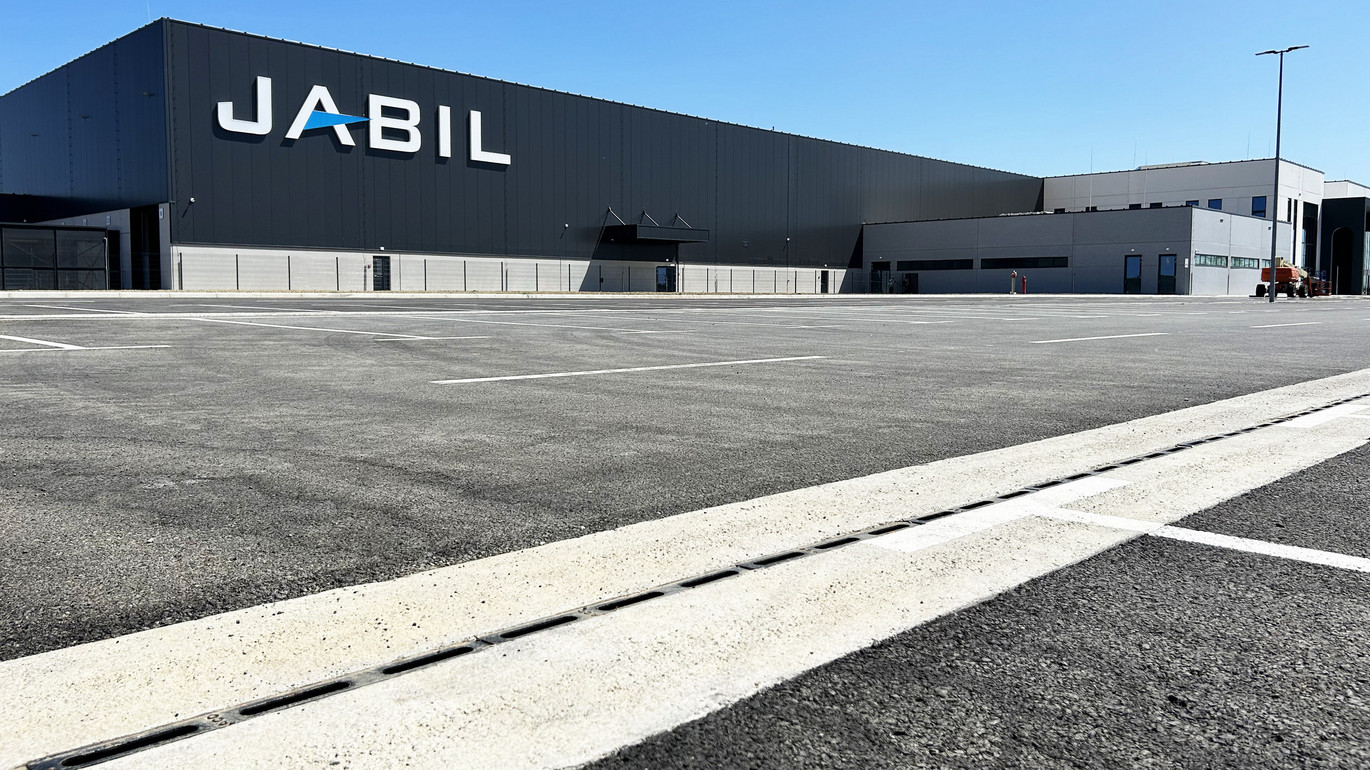

Jabil, Osijek
ACO referenca

Na osječkom projektu Jabil tvrtke Log Expert Five, ACO Qmax Neo sustav odvodnje projektiran je za odvodnju manipulativnih površina. Na objektu je ukupno ugrađeno 2.200 metara Qmax Neo 300 kanala. Specifičnost kanala je u tome jer se sastoji od više elemenata zbog čega smo ga odlučili sastavljati na gradilištu kako bi smanjili troškove transporta.

Case study / saznaj više…

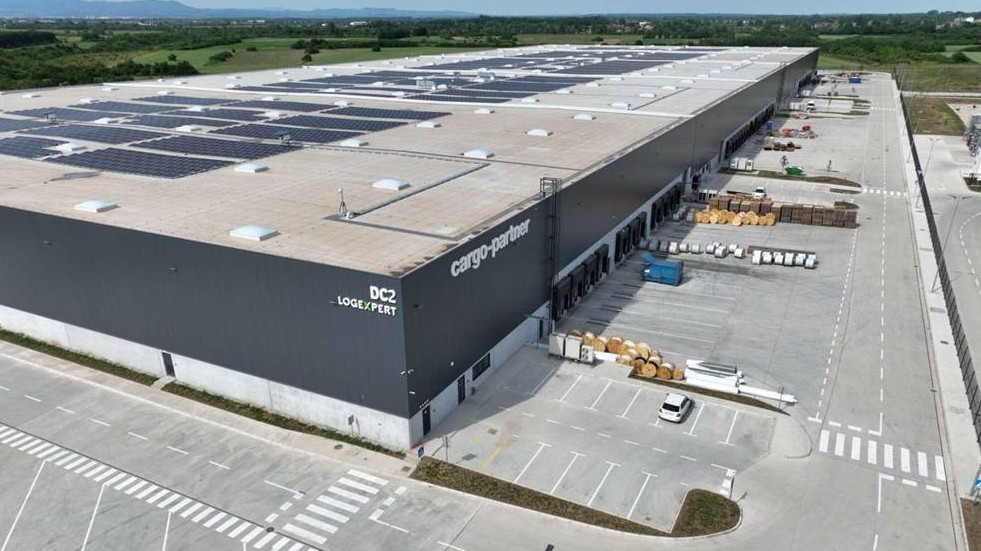

Log Expert One, Velika Gorica
ACO referenca

Veliki logistički centar na području poslovne zone Meridian 16 u Velikoj Gorici izgradio se na parceli površine 16 ha, ukupne bruto površine 68.000 m2. Na objektu je ugrađeno cca. 2850 metara ACO Qmax Neo 300 kanala koji je koncipiran u skladu s visokim zahtjevima učinkovitosti, istovremeno poštujući zahtjeve investitora (kratak rok isporuke) i projektno-tehnička ograničenja (vrlo plitka izvedba sustava oborinske odvodnje).

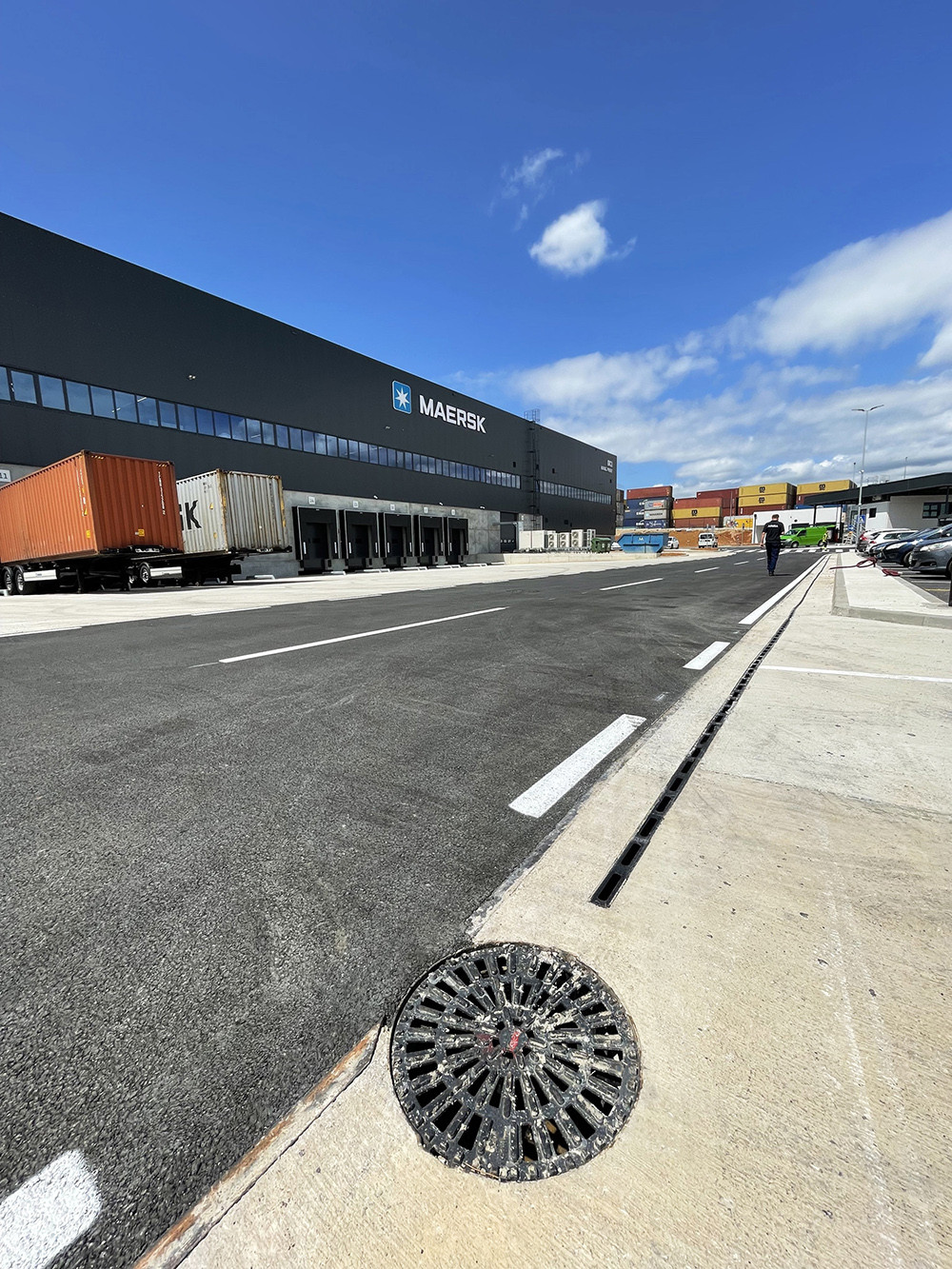

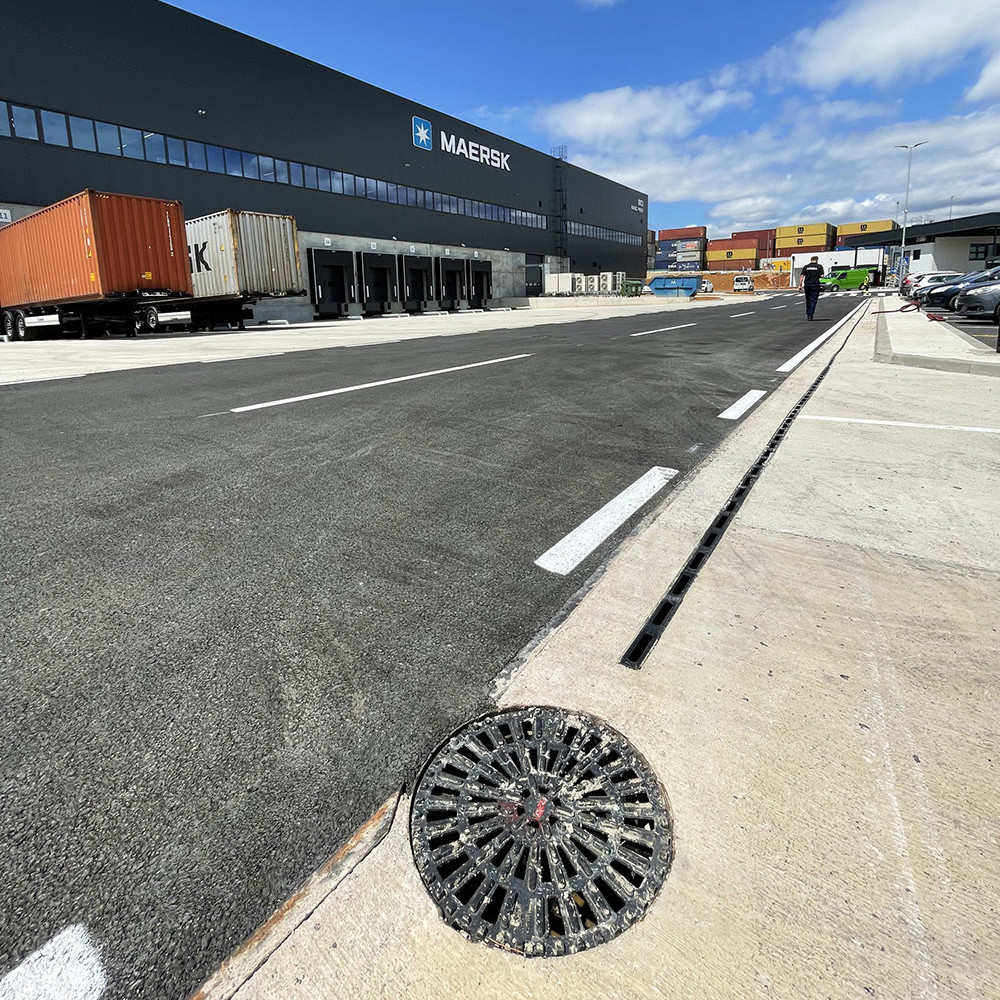

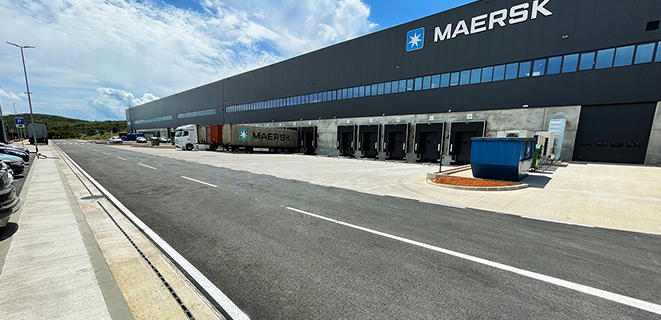

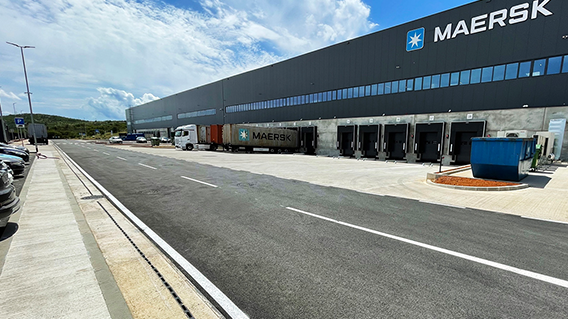

Log Expert Three, Kukuljanovo
ACO referenca

ACO Qmax Neo sustav odvodnje za primjene na područjima s najvećim opterećenjem bio je idealno rješenje za novi objekt osnovne namjene skladišta s uredskim zonama i pratećim prostorima u industrijskoj zoni Bakar-Kukuljanovo. Riječ je o objektu građevinske bruto površine impresivnih 17.563 m², na zemljištu površine 31.657 m², pravilnog pravokutnog oblika dimenzija cca. 140 m × 245 m.

IMG 1680
Case study
Qmax Neo_Log Expert Three

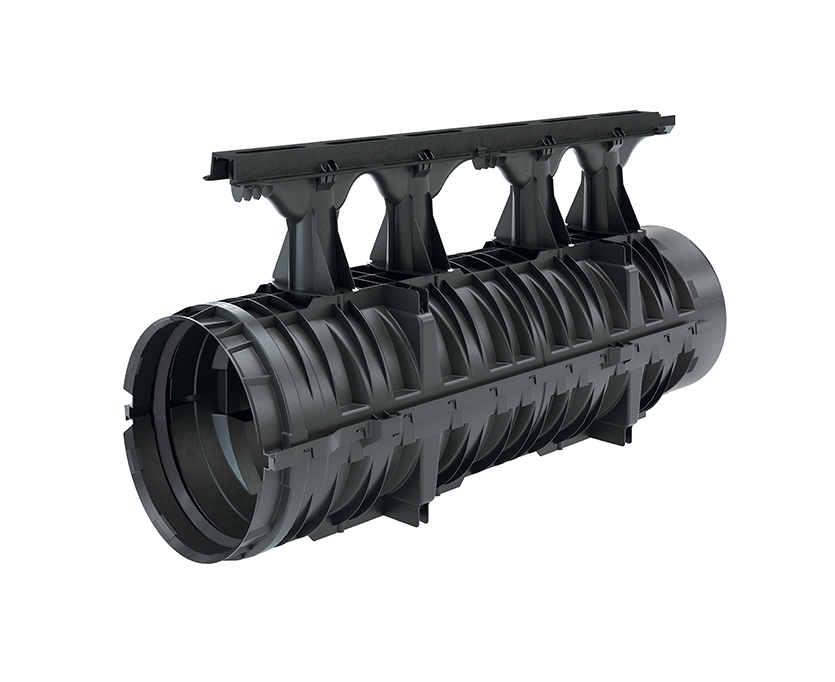

PS

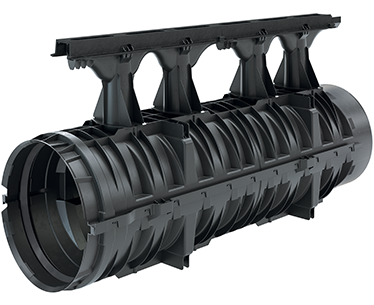

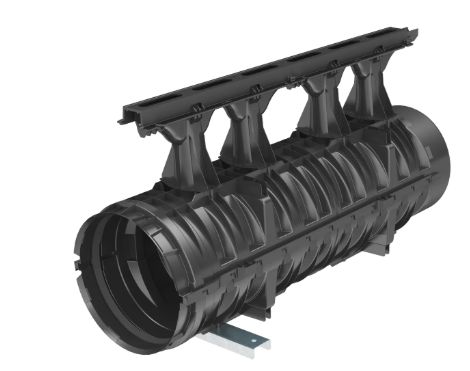

ACO Qmax Neo 300

Neo 300

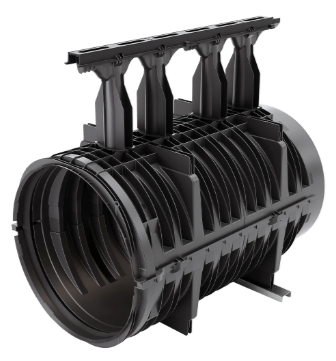

ACO Qmax Neo 600

Neo 600

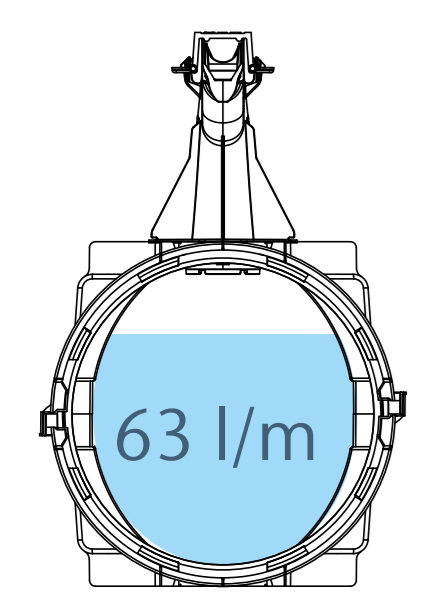

Nominalna veličina Poprečni presjek
ø 300 mm 630 cm2
Nominalna veličina Poprečni presjek
ø 600 mm 2640 cm2

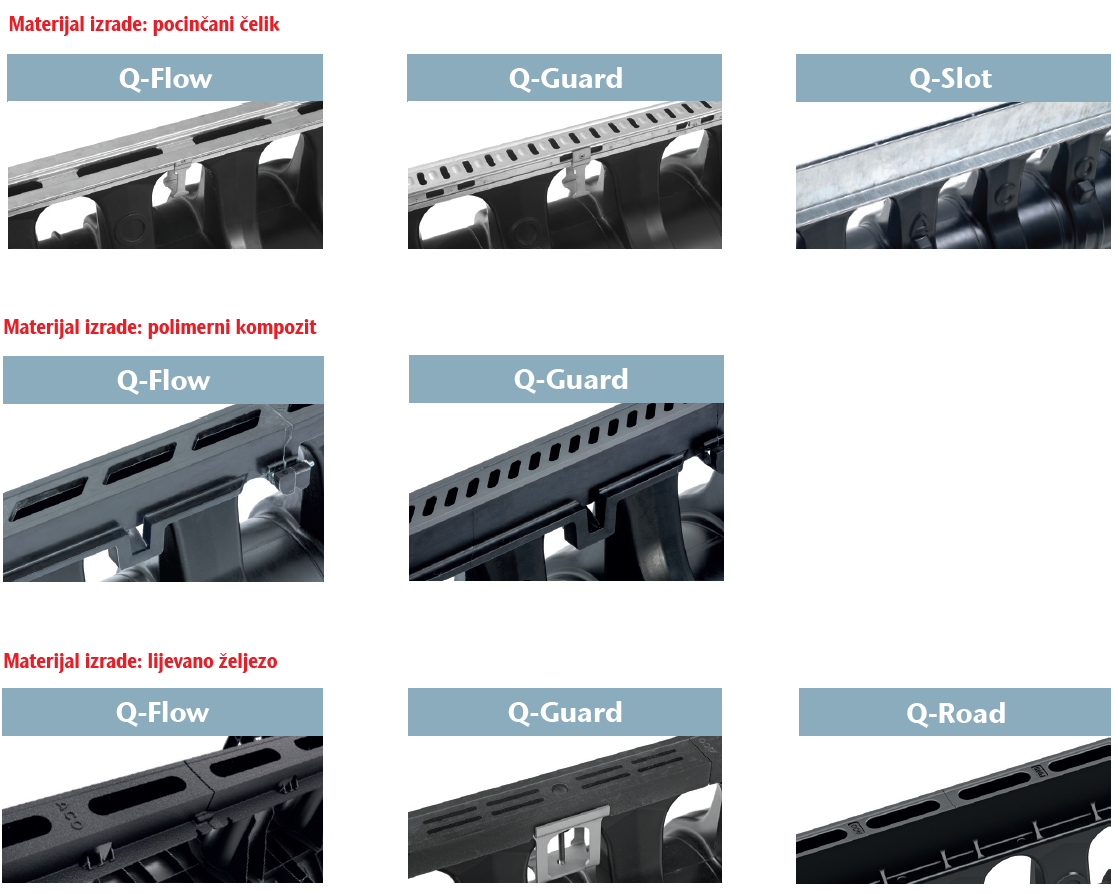

Qmax Neo uljevni profili
Qmax Neo 300
Nominalna veličina ø 300 mm
Duljina linije do izljeva [m]Q [l/s]
Nagib0%0,5%
do 10 m45,055,8
do 25 m42,563,2
do 50 m39,771,0
do 100 m35,878,1
do 200 m30,685,0
Qmax Neo 600
Nominalna veličina ø 600 mm
Duljina do izljeva [m]Q [l/s]
Nagib0%0,5%
do 10 m254287
do 25 m240310
do 50 m230340
do 100 m218390
do 200 m200438

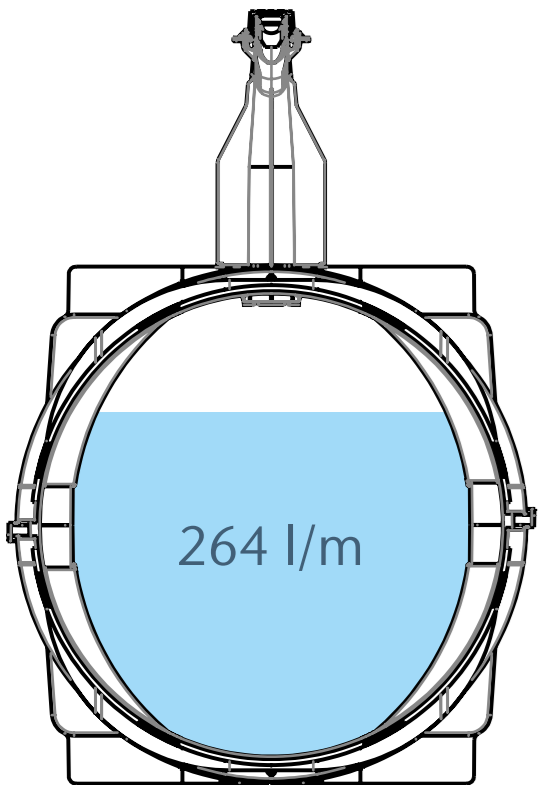

Neo 600 Crtež
Izvadak iz kataloga niskogradnje N23pdf
ACO Qmax Neo brošura - engl.pdf
Qmax Neo 300 - kanal 157009dwg
Qmax Neo 300 - revizijsko okno 418989dwg
Qmax Neo 300 - revizijsko okno 418990dwg
Qmax Neo 300 - izljevno okno 418991dwg
Qmax Neo 300 xlsx
