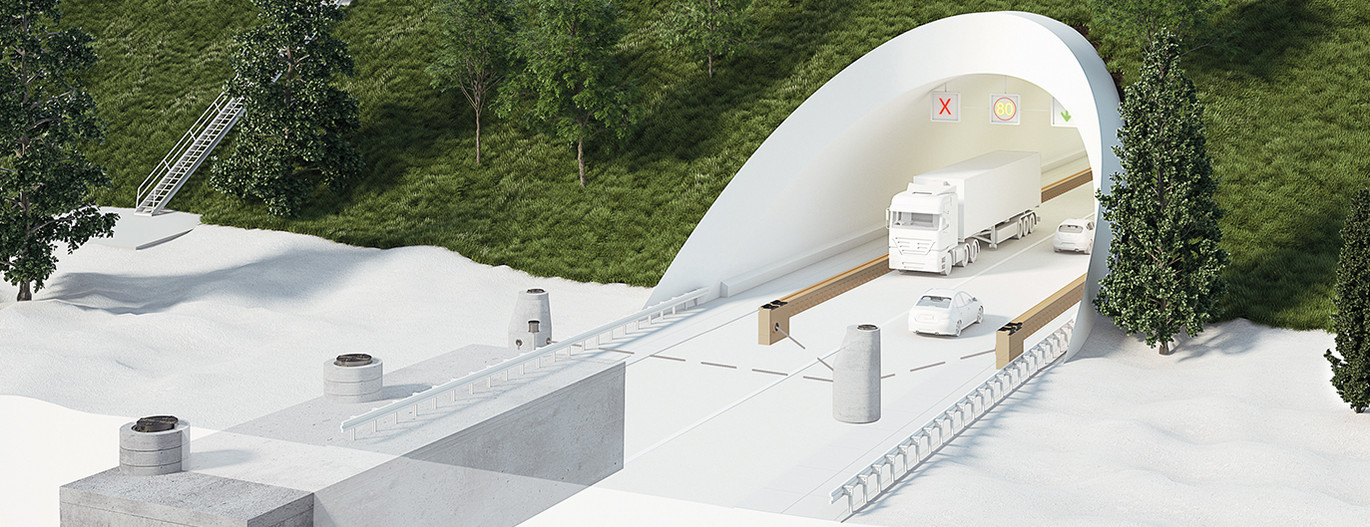

Tuneli

ACO specijalizirani proizvodi pružaju apsolutnu sigurnost na autocestama i u tunelima, gdje su pouzdanost i učinkovitost ključni. Zahvaljujući inovativnim rješenjima za odvodnju, kontrolu površinskih voda i zaštitu infrastrukture, ACO sustavi osiguravaju optimalne uvjete za promet, čak i u najzahtjevnijim vremenskim i prometnim situacijama. Svaki proizvod razvijen je s fokusom na dugotrajnost, jednostavno održavanje i maksimalnu sigurnost svih sudionika u prometu.

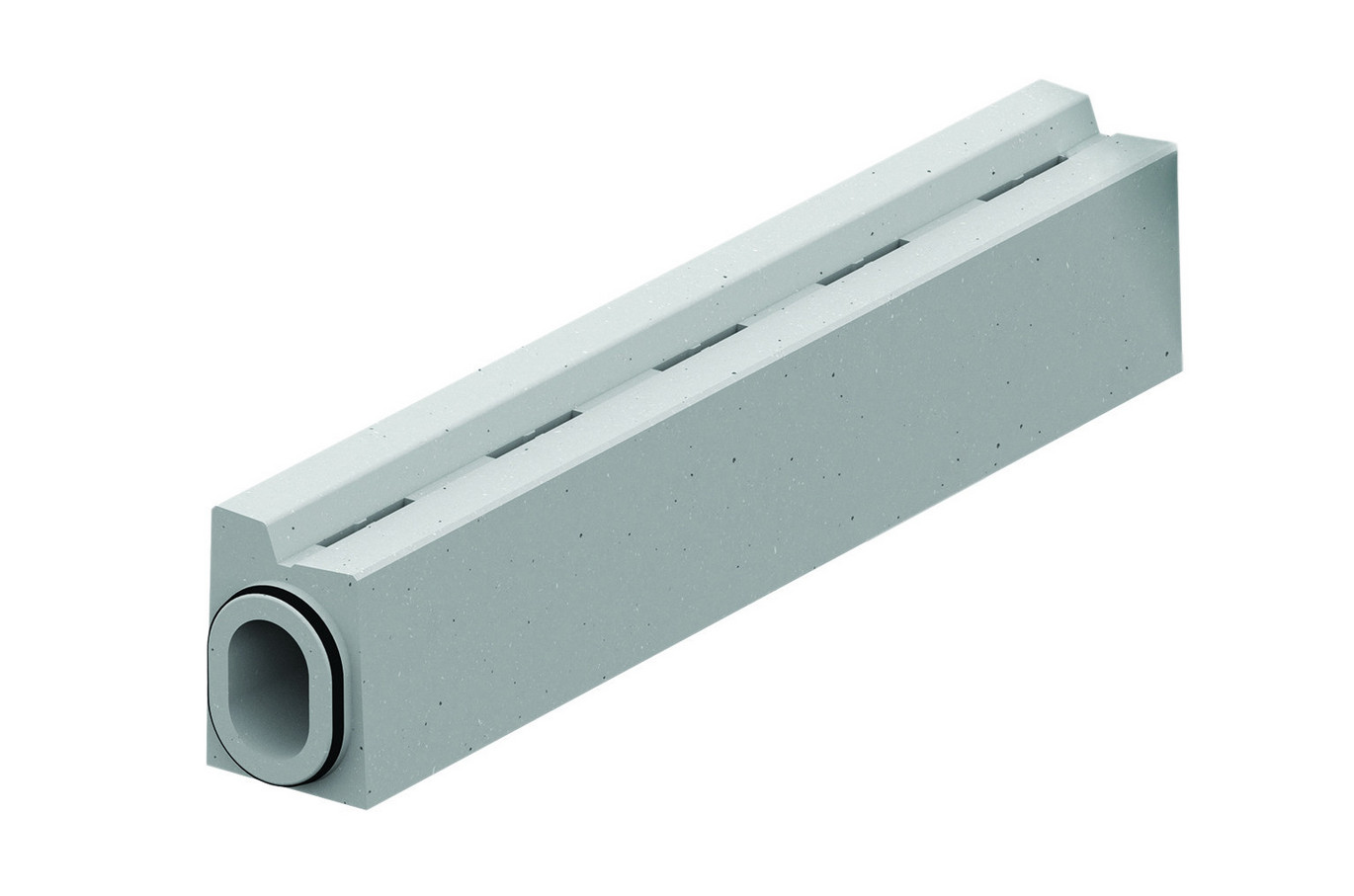

Izrađen od betona otpornog na mraz i sol C 50/60 (kl. izloženosti XC4 XF4 XD3 XA3 (WA))
Ugradnja bez temelja i betonskih bočnih potpora (tip I)
Kanali s integriranom brtvom za vodonepropusnost spojeva
Siguran i nečujan protok prometa zahvaljujući monolitnom dizajnu: nema pokretnih dijelova
Razred opterećenja: D400 – F900

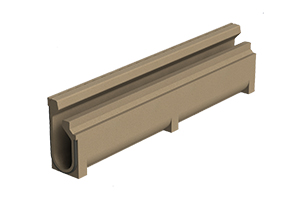

Monolitni kanali s rasporom za odvodnju tunela
Široki otvori u kanalu zbog brze evakuacije tekućine
Polimerbeton manje težine, izuzetne kemijske otpornosti i optimalnih dimenzija i mase
Otpornost na mraz i sredstva za odmrzavanje kolnika

Polimerbeton - ne korodira, otporan na mraz, soli i kemikalije
V-presjek za optimalne hidrauličke sposobnosti
Varijabilno povišenje ruba 3 i 7 cm
25 % više prostora u presjeku tunela zahvaljujući maloj građevinskoj širini kanala
Integrirana brtva

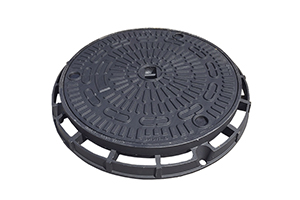

Poklopac okna za tunele i prometnice visokog intenziteta i brzine prometovanja
Velika masa poklopca
Vijčano zaključavanje u tri točke
Okrugli rebrasti okvir za sidrenje i s utorima za ugradnju izravno u beton
Svi dosjedi nadopunjeni elastomernim uloškom

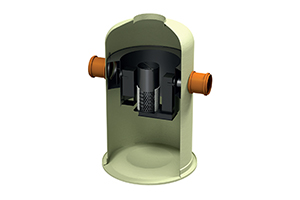

Separator lakih tekućina od stakloplastike
Razred opterećenja A15 do D400
Nominalne veličine od 3 do 50 l/s
Stabilna konstrukcija do 50 godina
Razred I (<5 mg/l)

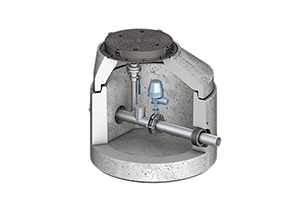

Uređaj od armiranog betona za upravljanje protokom
Elektromotorni pogon za zatvaranje ili otvaranje zasuna te prekid ili propuštanje protoka

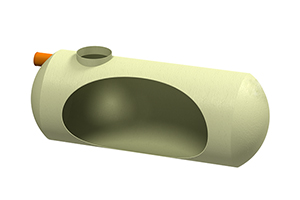

Spremnik iz stakloplastike
Za skladištenje velikih količina opasnih tvari
Visoka otpornost i trajnost
Velika dubina ugradnje

Uporaba korozivnih tvari protiv smrzavanja na kolniku i slučajno prosipanje opasnih tvari dovode do uništavanja materijala niske kemijske otpornosti.

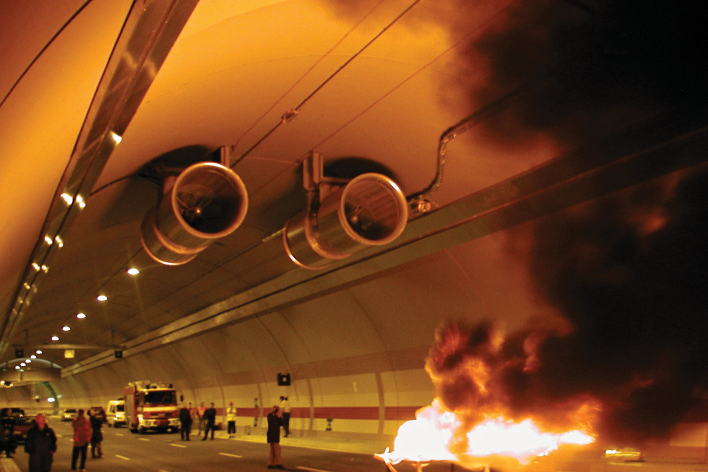

U slučaju nesreće u tunelu, uklanjanje zapaljivih tekućina s kolnika što je brže moguće smanjuje rizik od požara.

Konstrukcija vatrogasnih odjeljaka sprečava širenje vatre ili zapaljive tekućine. To štiti ljude u tunelu, skupu infrastrukturu i instalacije.

Za dimenzioniranje i odabir proizvoda uz nastojanje i potrebu za održivim sustavima površinske odvodnje, moramo uzeti u obzir sljedeće standarde proizvoda i norme:

Odvodni kanali za prometna i pješačka područja -- Razredba, projektiranje i ispitni zahtjevi, označivanje i vrednovanje upotrebljivosti (EN 1433:2002/A1:2005)

Poklopci za slivnike i kontrolna okna izrađeni od lijevanog željeza za prometne i pješačke površine (EN 124-2:2015)

Sustavi za odvajanje lakih tekućina - separatori (primjerice za ulja i benzin) -- 1. dio: Pravila projektiranja, izvedbe i ispitivanja, označivanje i kontrola kakvoće (EN 858-1:2002)

Izrađen od betona otpornog na mraz i sol C 50/60 (kl. izloženosti XC4 XF4 XD3 XA3 (WA))
Ugradnja bez temelja i betonskih bočnih potpora (tip I)
Kanali s integriranom brtvom za vodonepropusnost spojeva
Siguran i nečujan protok prometa zahvaljujući monolitnom dizajnu: nema pokretnih dijelova
Razred opterećenja: D400 – F900

Monolitni kanali s rasporom za odvodnju tunela
Široki otvori u kanalu zbog brze evakuacije tekućine
Polimerbeton manje težine, izuzetne kemijske otpornosti i optimalnih dimenzija i mase
Otpornost na mraz i sredstva za odmrzavanje kolnika

Polimerbeton - ne korodira, otporan na mraz, soli i kemikalije
V-presjek za optimalne hidrauličke sposobnosti
Varijabilno povišenje ruba 3 i 7 cm
25 % više prostora u presjeku tunela zahvaljujući maloj građevinskoj širini kanala
Integrirana brtva

Poklopac okna za tunele i prometnice visokog intenziteta i brzine prometovanja
Velika masa poklopca
Vijčano zaključavanje u tri točke
Okrugli rebrasti okvir za sidrenje i s utorima za ugradnju izravno u beton
Svi dosjedi nadopunjeni elastomernim uloškom

Separator lakih tekućina od stakloplastike
Razred opterećenja A15 do D400
Nominalne veličine od 3 do 50 l/s
Stabilna konstrukcija do 50 godina
Razred I (<5 mg/l)

Uređaj od armiranog betona za upravljanje protokom
Elektromotorni pogon za zatvaranje ili otvaranje zasuna te prekid ili propuštanje protoka

Spremnik iz stakloplastike
Za skladištenje velikih količina opasnih tvari
Visoka otpornost i trajnost
Velika dubina ugradnje

Uporaba korozivnih tvari protiv smrzavanja na kolniku i slučajno prosipanje opasnih tvari dovode do uništavanja materijala niske kemijske otpornosti.

U slučaju nesreće u tunelu, uklanjanje zapaljivih tekućina s kolnika što je brže moguće smanjuje rizik od požara.

Konstrukcija vatrogasnih odjeljaka sprečava širenje vatre ili zapaljive tekućine. To štiti ljude u tunelu, skupu infrastrukturu i instalacije.

Za dimenzioniranje i odabir proizvoda uz nastojanje i potrebu za održivim sustavima površinske odvodnje, moramo uzeti u obzir sljedeće standarde proizvoda i norme:

Odvodni kanali za prometna i pješačka područja -- Razredba, projektiranje i ispitni zahtjevi, označivanje i vrednovanje upotrebljivosti (EN 1433:2002/A1:2005)

Poklopci za slivnike i kontrolna okna izrađeni od lijevanog željeza za prometne i pješačke površine (EN 124-2:2015)

Sustavi za odvajanje lakih tekućina - separatori (primjerice za ulja i benzin) -- 1. dio: Pravila projektiranja, izvedbe i ispitivanja, označivanje i kontrola kakvoće (EN 858-1:2002)

Browser not supported

Tuneli

ACO PowerSlot

ACO ProTunnel

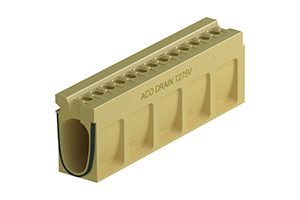

ACO Monoblock T

ACO Multitop TNL

ACO Oleopator - Bypass G

ACO Flowshut-C

ACO taložnica G - H

Izazovi projektiranja, izgradnje i održavanja tunela

Kemijska otpornost

Izlijevanje opasnih tvari

Zaštita od požara

HRN EN 1433:2005/A1:2008

HRN EN 124-2:2015

HRN EN 858-1:2002

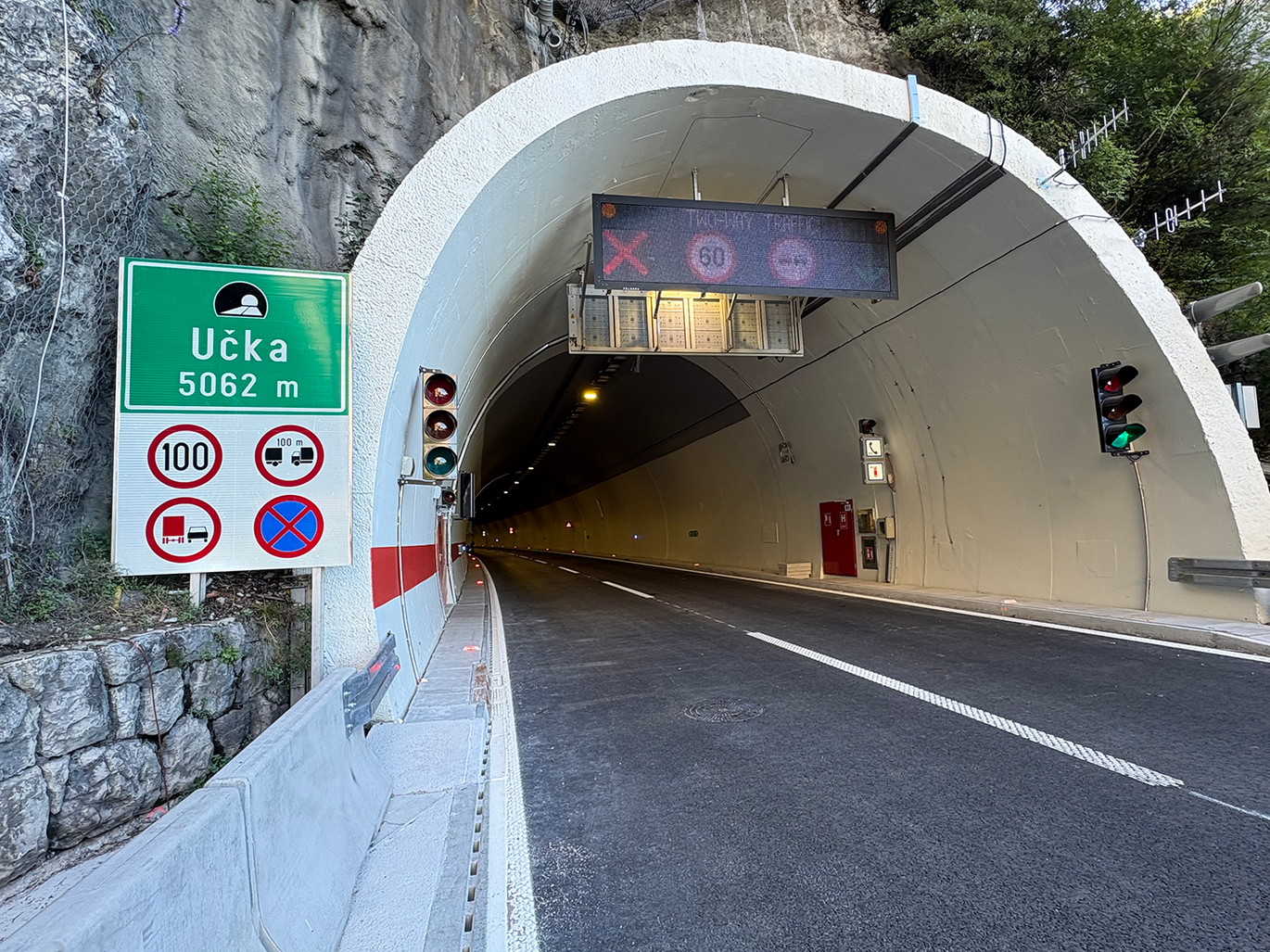

Tunel Učka A8

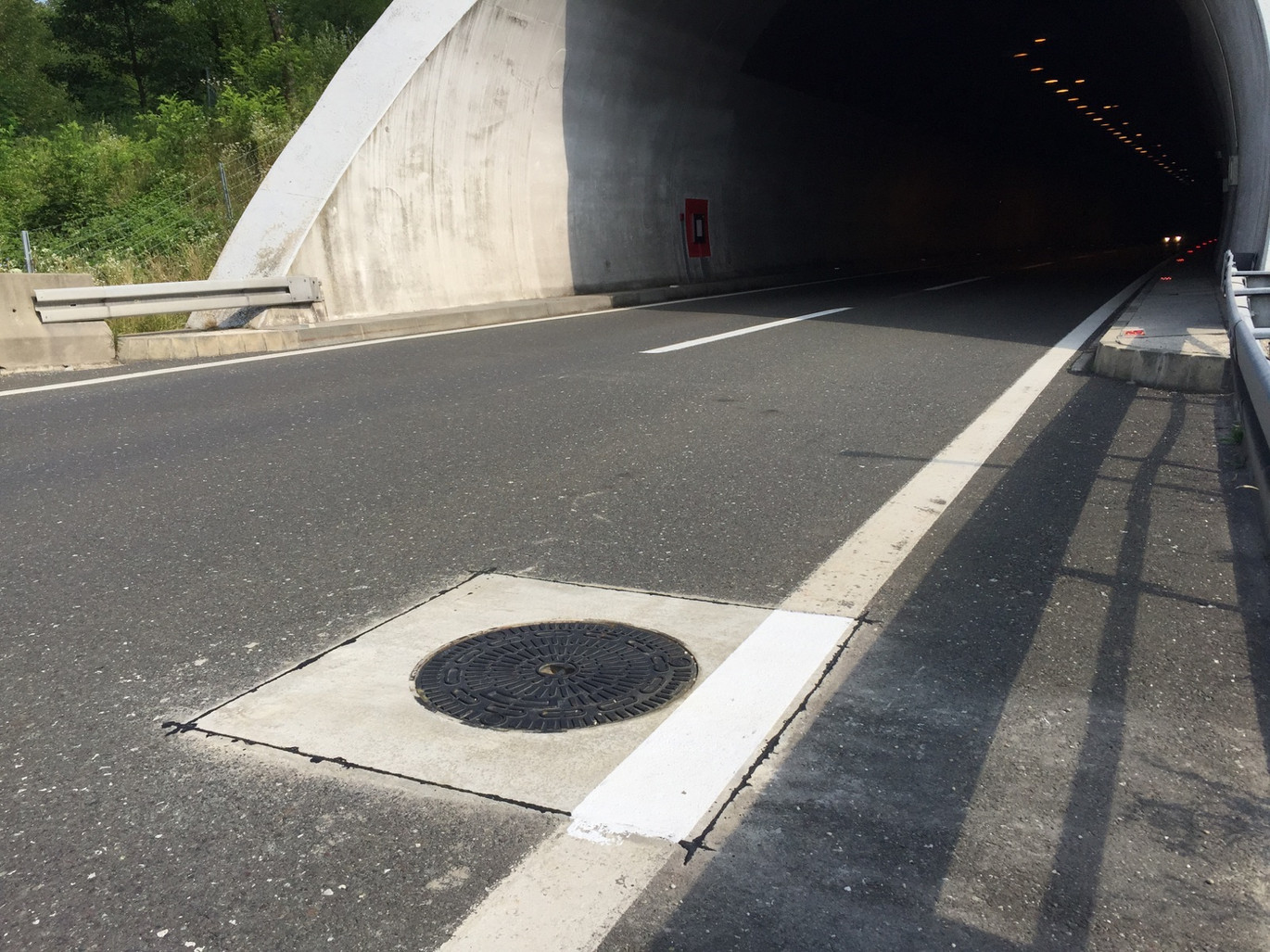

Tunel Hrastovec - A4

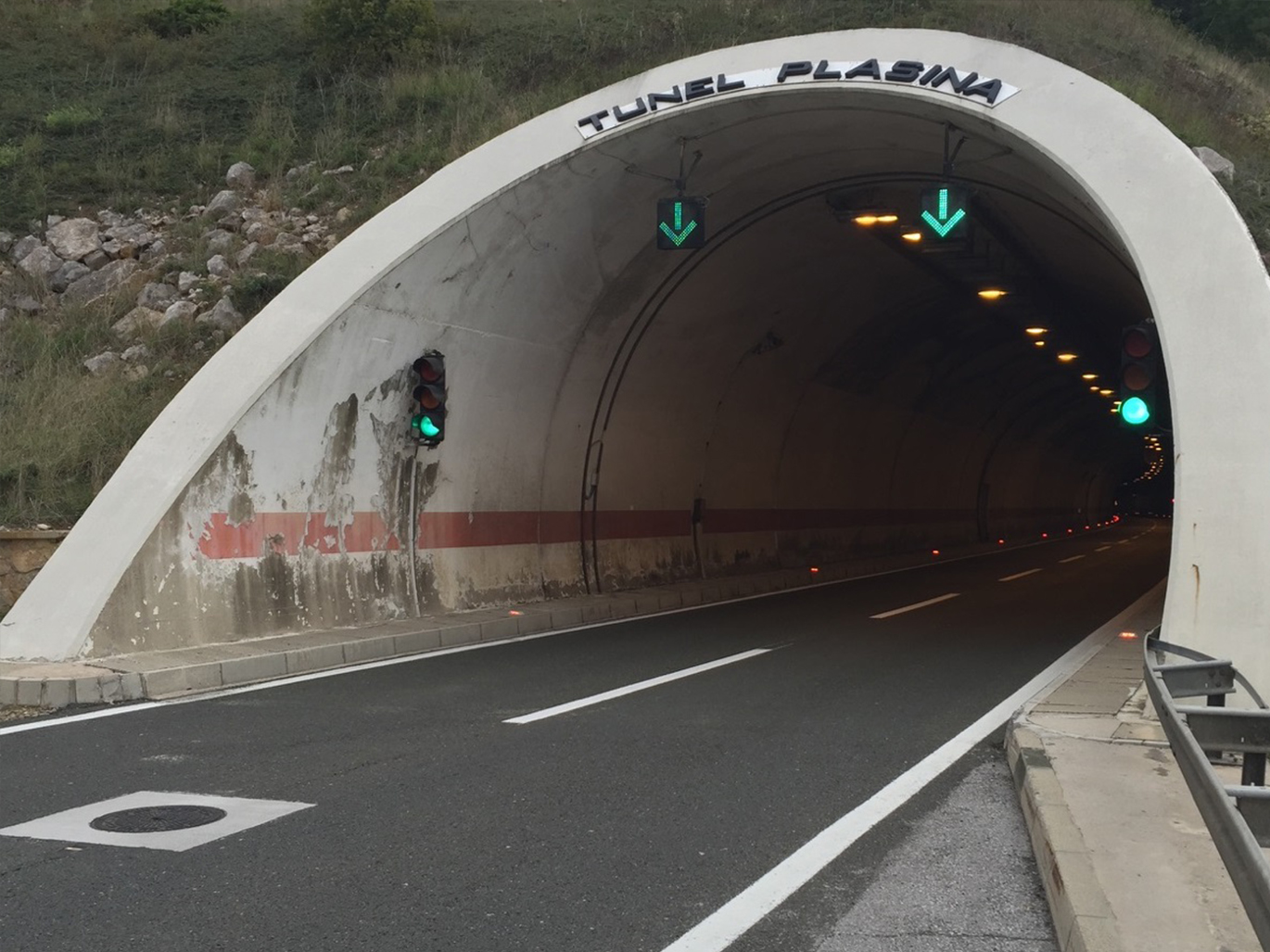

Tunel Plasina - A1

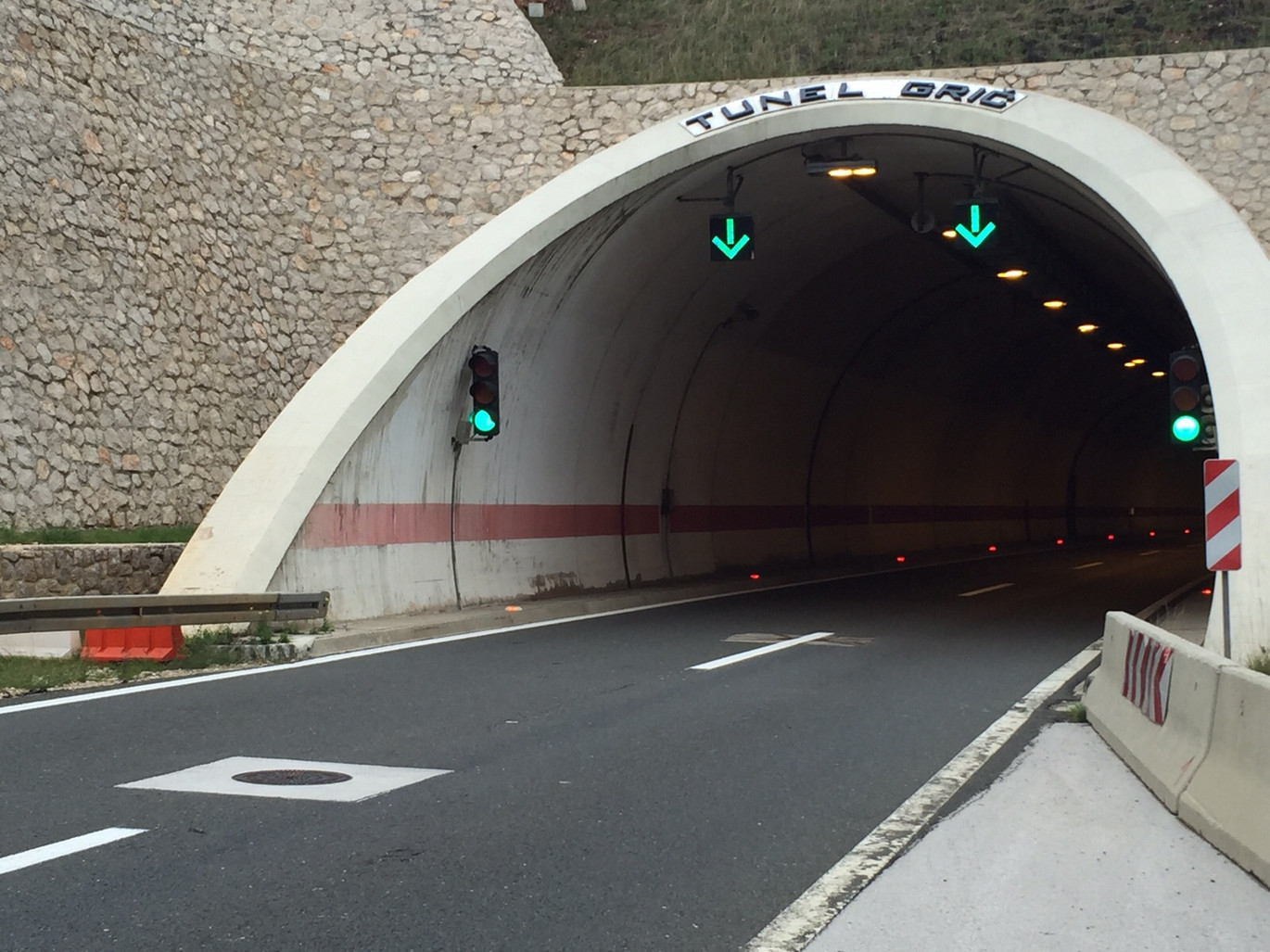

Tunel Grič - A1
