ACO DRAIN® PowerSlot

ACO DRAIN® PowerSlot

Prednosti proizvoda

  • moguća ugradnja bez temelja i betonskih bočnih potpora: ispitano prema HRN EN 1433 tip I do razreda opterećenja F900
  • dostupni specijalni elementi prema zahtjevu projekta: kutni elementi, T elementi, ispusti za nasipe i prelazni elementi s posebnim duljinama
  • siguran i nečujan protok prometa zahvaljujući monolitnom dizajnu: nema pokretnih dijelova
  • izrađen od betona otpornog na mraz i sol C 50/60 (kl. izloženosti XC4 XF4 XD3 XA3 (WA))

Prilikom planiranja izgradnje velikih infrastrukturnih projekata u cestogradnji i tunelima kao i u zonama velikih prometnih opterećenja na industrijskim i logističkim centrima potrebna nam je učinkovita odvodnja i trajna funkcionalnost sustava. Provjerrni sustav ACO PowerSlot betonskih kanala s prorezom predstavlja optimalno rješenje jer objedinjuje svojstva kanala velikih poprečnih presjeka, koji ujedno mogu ostvariti uravnotežen retencijski volumen s maksimalnom nosivošću odvodnih elemenata.

Sustav je obogaćen ponudom kanala s integriranim rubnjakom ili kanalima s integriranim padom.

Visoka sposobnost upijanja i odvodnje omogućuju izbor većeg razmaka okana i time povećavaju isplativost i sigurnost na mokrim cestama i autocestama cijelom duljinom. Zahvaljujući monolitnoj konstrukciji, tijelo s lakoćom podnosi ogromne sile kočenja i ubrzanja uslijed gustog prometa.

Velika torzijska i posmična opterećenja na manevarskim površinama za šlepere i viličare logističkih zona sigurno se apsorbiraju monolitnim dizajnom i prenose na tlo. Dostupne su i posebne izvedbe za najteže zahtjeve, kao što su viličari za hvatanje kontejnera.

Brošura ACO DRAIN® PowerSlot >>

Područja primjene

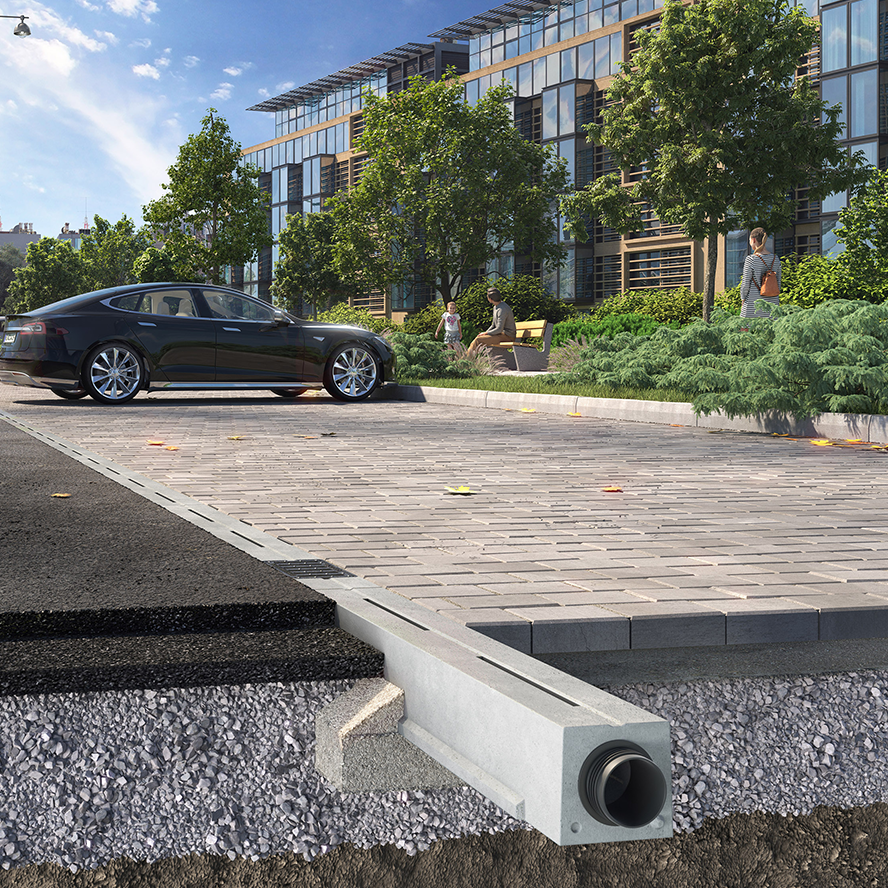

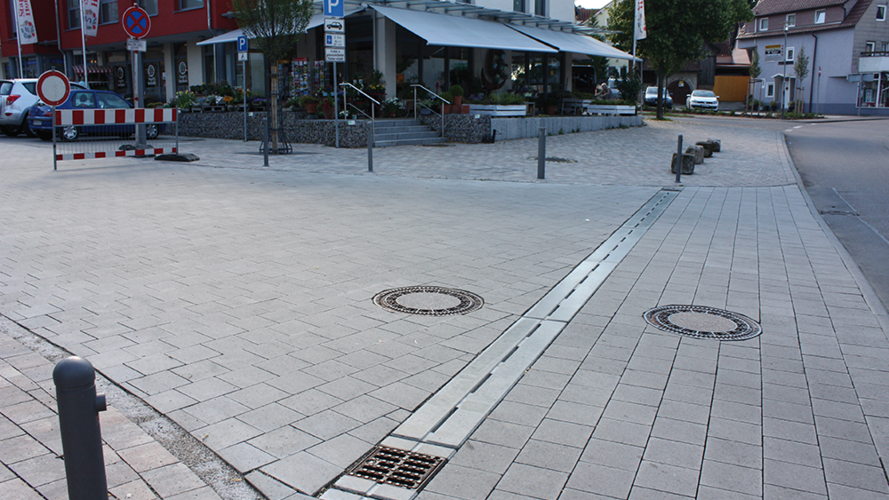

PowerSlot C250

PowerSlot C250

  • trgovi
  • urbane zone
  • parkirališta
  • pristupni putevi

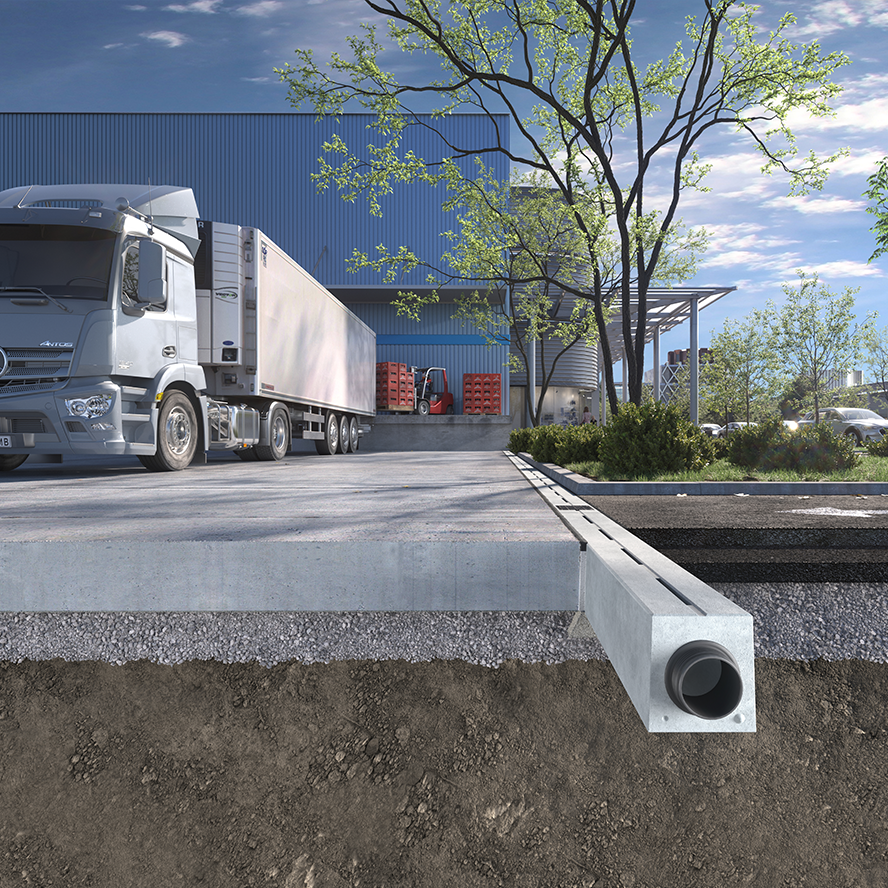

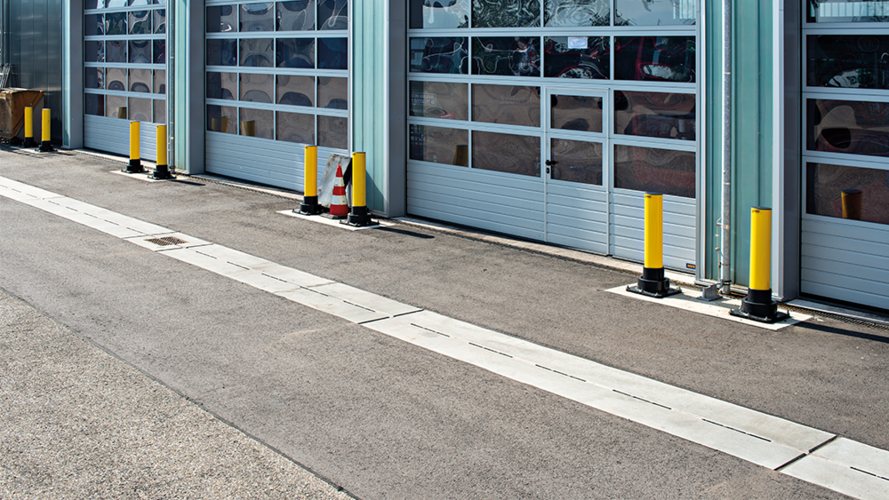

PowerSlot D400

PowerSlot D400

  • logistički centri
  • trgovački centri
  • ceste i autoceste
  • tuneli
  • cestovna odmorišta

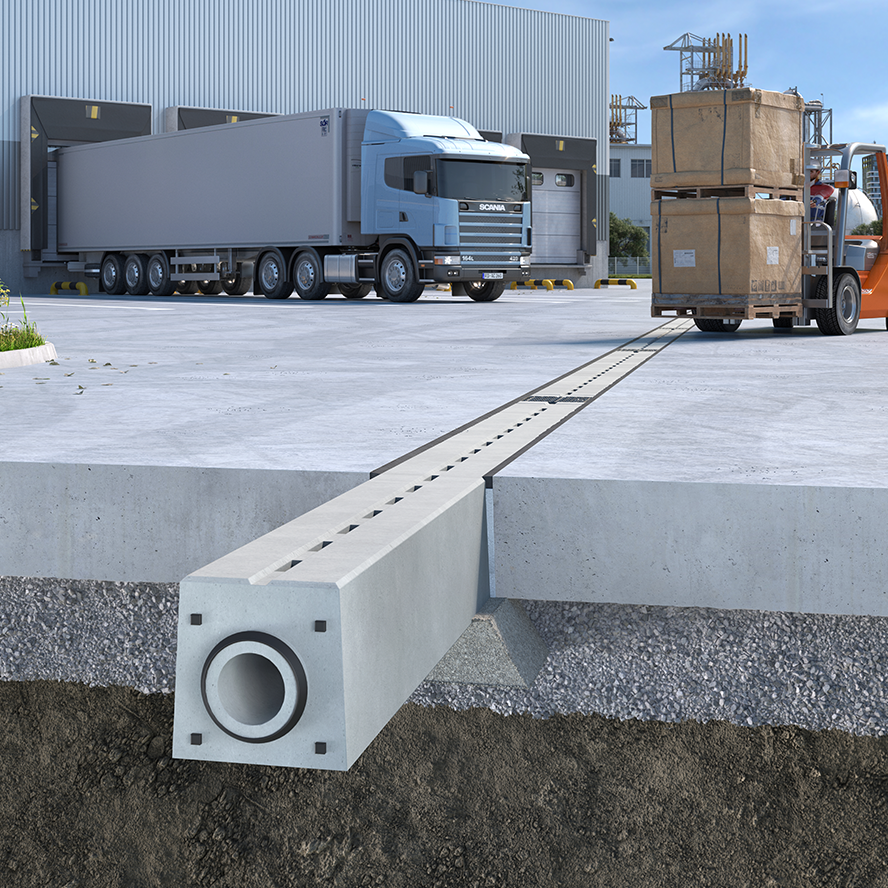

PowerSlot E600

PowerSlot E600

  • industrijska postrojenja
  • pretovarne zone
  • vojni objekti

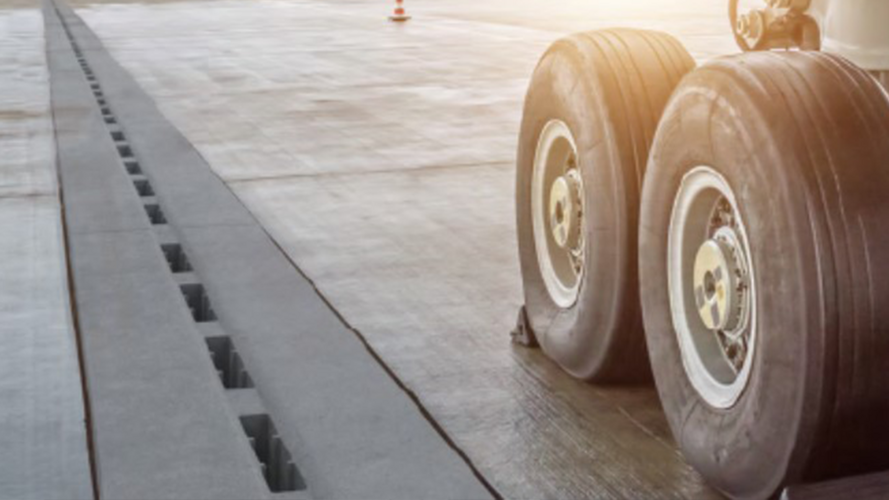

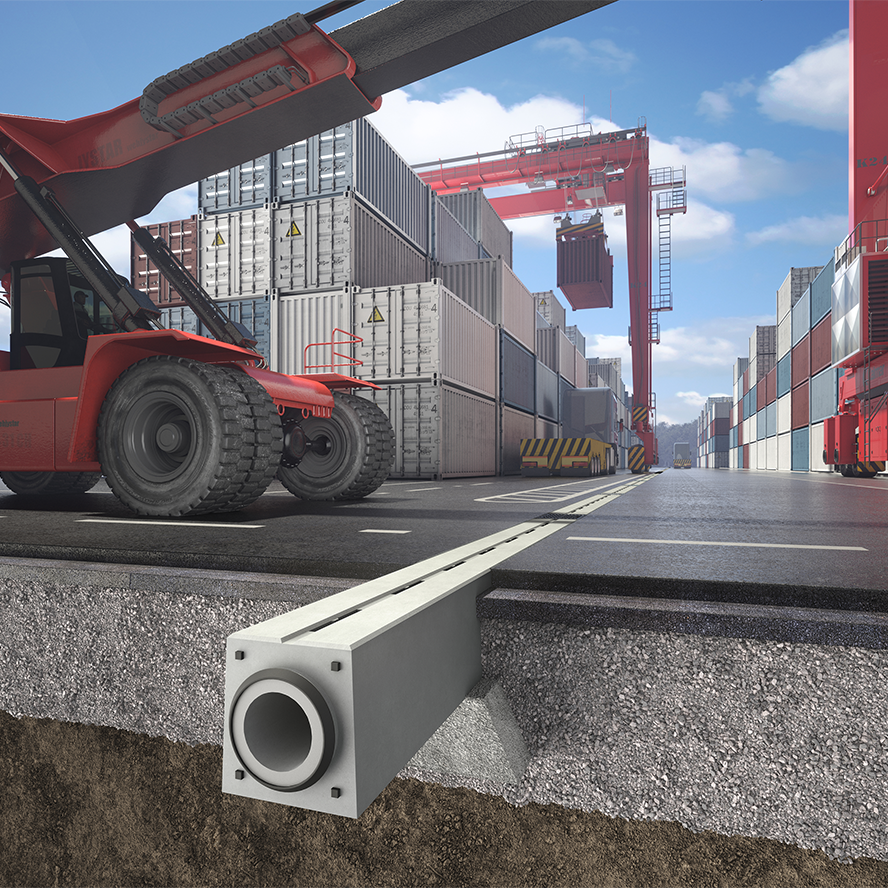

PowerSlot F900

PowerSlot F900

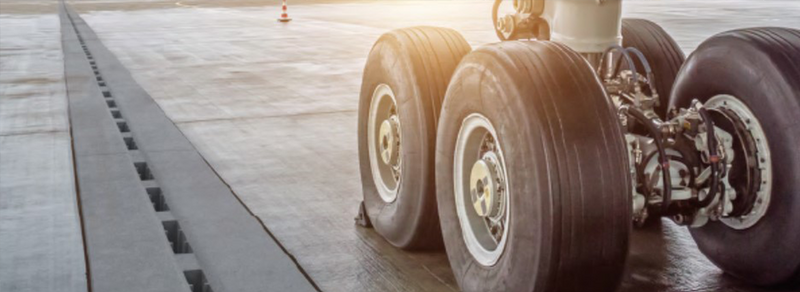

  • zračne luke
  • pomorske luke
  • kontejnerski terminali

ACO DRAIN® PowerSlot
za razrede opterećenja C250

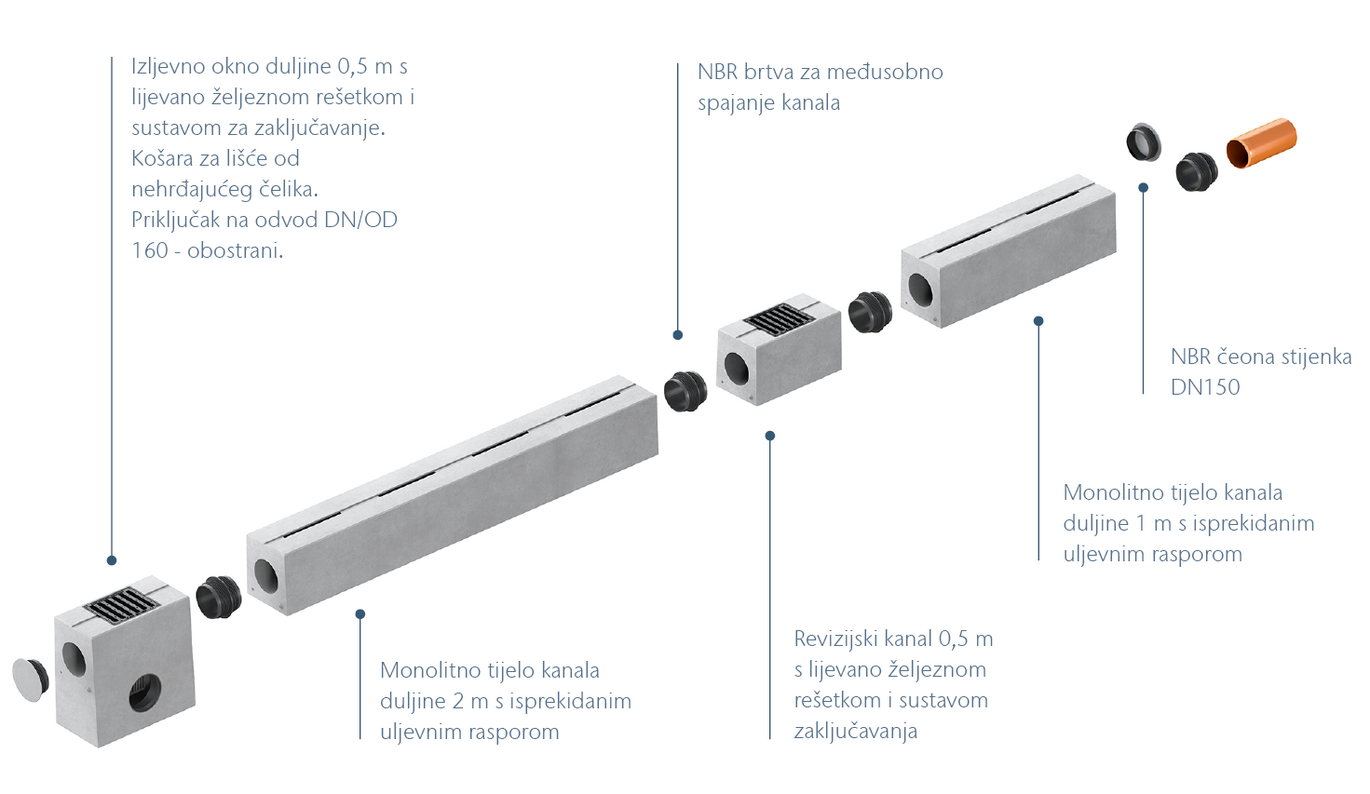

PowerSlot Pregled Sustava C250

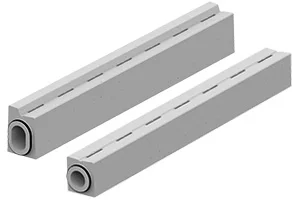

PowerSlot odvodni kanal

Pfuhler Drain kanali
  • ukupna duljina 4 m
  • ravna površina kanala ili nagnuta prema uljevnom rasporu
  • integrirani pad prema izljevu ili ravno dno
  • isprekidani ili kontinuirani uljevni otvor
  • po potrebi s profiliranim rubnjakom visine između 3 i 15 cm
  • klinasta klizna brtva na spoju za čvrsti spoj kanala

PowerSlot izljevno okno

Pfuhler Drain odvodno okno
  • ukupna duljina 1,01 m
  • za spajanje sustava kanala na odvodne cijevi
  • rešetka od lijevanog željeza koja se može zaključati
  • moguća i standardna komponenta izljevnog okna u kombinaciji s cestovnim slivnikom prema DIN 4052

PowerSlot revizijski element

Pfuhler Drain revizijski element
  • duljina 1,01 m
  • standardna komponenta s rešetkom od lijevanog željeza koja se može zaključati
  • namijenjen pristupu za pregled i čišćenje kanala

PowerSlot ploče za zatvaranje kanala

Pfuhler Drain ploče za zatvaranje kanala
  • standardna komponenta za zatvaranje sustava kanala na kraju linije, s utičnicom ili šiljastim krajem
  • dostupno s betonskom oblogom za prijelaz na KG okna

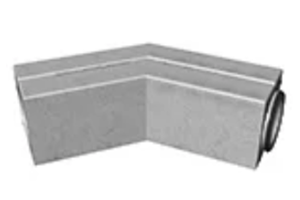

PowerSlot kutni element

Pfuhler Drain kutni element
  • potreban proizvod po narudžbi
  • promjenjive duljine i kuta
  • za prilagodbu linije lokalnim uvjetima ili graničnim uvjetima planiranja
  • geometrija kao normalni kanal

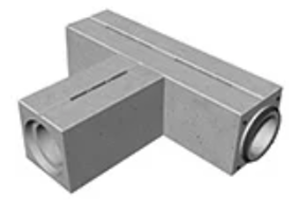

PowerSlot T-element

Pfuhler Drain T-element
  • potreban proizvod po narudžbi
  • varijabilna duljina i spojni kut
  • za povezivanje glavne linije s poprečnom
  • geometrija kao normalni kanal

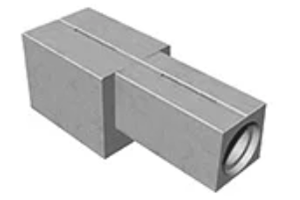

PowerSlot prijelazni element

Pfuhler Drain prijelazni element
  • proizvod izrađen po narudžbi prema zahtjevima
  • promjenjive duljine
  • za promjenu poprečnog presjeka profila
  • geometrija kao normalni kanal

PowerSlot element za nasip

Pfuhler Drain element za nasip
  • proizvod izrađen po narudžbi prema zahtjevima
  • promjenjive duljine
  • kao ispust u bazene i korita
  • geometrija kao normalni kanal

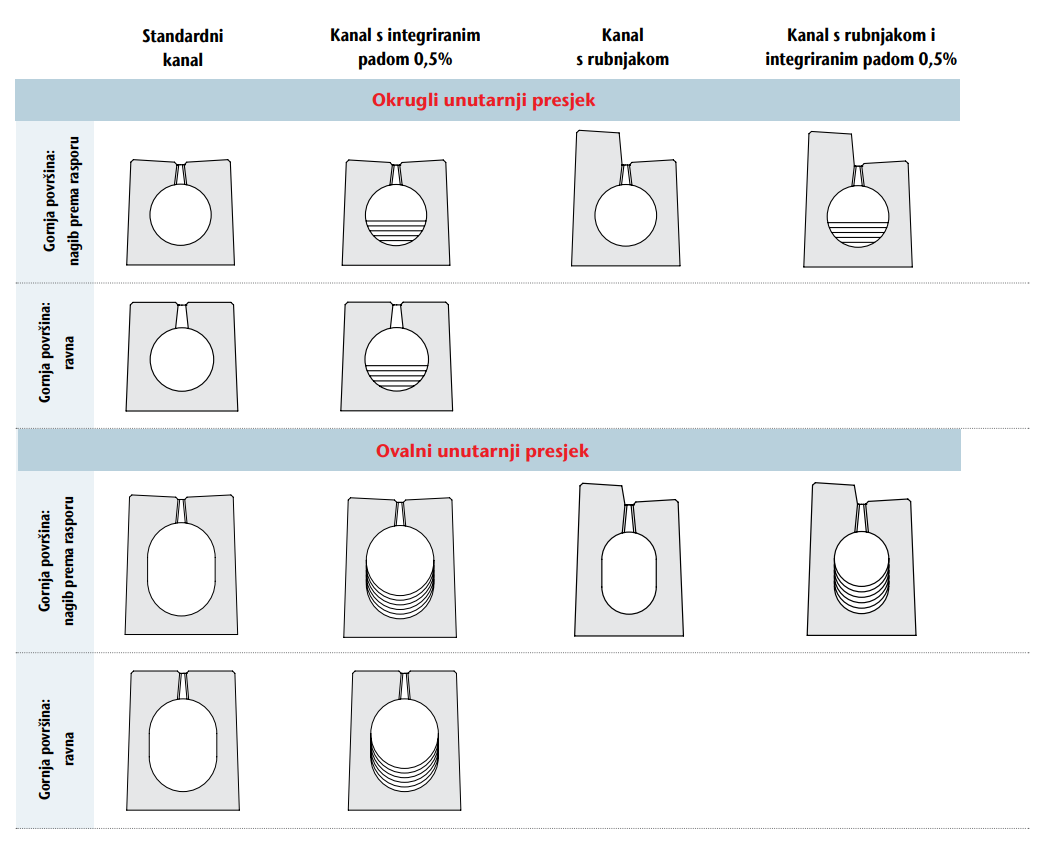

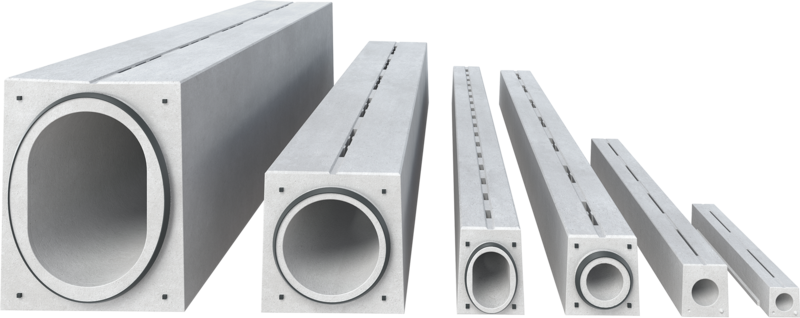

PowerSlot Profili Kanala
ACO DRAIN® PowerSlot - brošurapdf
ACO akvizicija - Betonwerkpdf

PowerSlot B10 - C250, okrugli presjek 100 mm
Kanal - B10RCUEdwg
Revizijski element - B10RERdwg
Izljevni element - B10RESdwg
PowerSlot E15 - D400, okrugli presjek 150 mm
Kanal - E15RDUEdwg
Revizijski element - E15RERdwg
Izljevni element, promjer cijevi DN150 - E15RESdwg
PowerSlot S20 - D400, okrugli presjek 200 mm
Kanal - S20RDdwg
Revizijski element - S20RRdwg
Izljevni element, promjer cijevi DN150 - S20RESKG150dwg
Izljevni element, promjer cijevi DN200 - S20RESKG200dwg
Izljevni element, promjer cijevi DN300 - S20RESKG300dwg
PowerSlot S2030 - D400, ovalni presjek 200/300 mm
Kanal - S2030Ddwg
Revizijski element - S2030Rdwg
Izljevni element, promjer cijevi DN150 - S2030S150KGdwg
Izljevni element, promjer cijevi DN200 - S2030S200KGdwg
Izljevni element, promjer cijevi DN300 - S2030S300KGdwg
PowerSlot S30 - D400, okrugli presjek 300 mm
Kanal - S30RDdwg
Revizijski element - S30RRdwg
Izljevni element, promjer cijevi DN150 - S30RSKG150dwg
Izljevni element, promjer cijevi DN200 - S30RSKG200dwg
Izljevni element, promjer cijevi DN300 - S30RSKG300dwg
PowerSlot S3040 - D400, ovalni presjek 300/400 mm
Kanal - S3040dwg
Kanal - S3040DUdwg
Revizijski element - S3040Rdwg
Izljevni element, promjer cijevi DN150 - S3040S150KGdwg
Izljevni element, promjer cijevi DN200 - S3040S200KGdwg
Izljevni element, promjer cijevi DN300 - S3040S300KGdwg
PowerSlot R40 - D400, okrugli presjek 400 mm
Kanal - R40Rdwg
Revizijski element - R40RRdwg
Izljevni element, promjer cijevi DN200 - R40RES200KGdwg
Izljevni element, promjer cijevi DN300 - R40RES300KGdwg
PowerSlot R50 - D400, okrugli presjek 500 mm
Kanal - R50RUdwg
Revizijski element - R50RRdwg
Izljevni element, promjer cijevi DN200 - R50RES200KGdwg
Izljevni element, promjer cijevi DN300 - R50RES300KGdwg
PowerSlot R60 - D400, okrugli presjek 600 mm
Kanal - R60RUdwg
PowerSlot P15 - E600, okrugli presjek 150 mm
Kanal - P15REUE dwg
Revizijski element - P15RERdwg
Izljevni element, promjer cijevi DN150 - P15RESB15dwg
PowerSlot E20 - E600, okrugli presjek 200 mm
Kanal - E20REUdwg
Kanal s rubnjakom, visine 3 cm - E20RDUA03dwg
Kanal s rubnjakom, visine 7 cm - E20RDUA07dwg
Kanal s rubnjakom, visine 12 cm - E20RDUA12dwg
Kanal s rubnjakom, visine 15 cm - E20RDUA15dwg
Revizijski element - E20RRdwg
Izljevni element, promjer cijevi DN150 - E20RESKG150dwg
Izljevni element, promjer cijevi DN200 - E20RESKG200dwg
Izljevni element, promjer cijevi DN300 - E20RESKG300dwg
Sifonski element za tunele - 3 komore - E20RDA03T dwg
PowerSlot E2030 - E600, ovalni presjek 200/300 mm
Kanal - E2030EUdwg
Kanal s rubnjakom, visine 3 cm - E2030DUA03dwg
Kanal s rubnjakom, visine 7 cm - E2030DUA07dwg
Kanal s rubnjakom, visine 12 cm - E2030DUA12dwg
Kanal s rubnjakom, visine 15 cm - E2030DUA15dwg
Revizijski element - E2030Rdwg
Izljevni element, promjer cijevi DN150 - E2030S150KGdwg
Izljevni element, promjer cijevi DN200 - E2030S200KGdwg
Izljevni element, promjer cijevi DN300 - E2030S300KGdwg
Sifonski element za tunele - 2 komore - E2030DT dwg
PowerSlot E30 - E600, okrugli presjek 300 mm
Kanal - E30REUdwg
Kanal s rubnjakom, visine 3 cm - E30RDUA03dwg
Kanal s rubnjakom, visine 7 cm - E30RDUA07dwg
Kanal s rubnjakom, visine 12 cm - E30RDUA12dwg
Kanal s rubnjakom, visine 15 cm - E30RDUA15dwg
Revizijski element - E30RRdwg
Izljevni element, promjer cijevi DN150 - E30RS150KGdwg
Izljevni element, promjer cijevi DN200 - E30RS200KGdwg
Izljevni element, promjer cijevi DN300 - E30RS300KGdwg
Sifonski element za tunele - 3 komore - E30RDA03T dwg
PowerSlot E3040 - E600, ovalni presjek 300/400 mm
Kanal - E3040EUdwg
Kanal s rubnjakom, visine 3 cm - E3040DUA03dwg
Kanal s rubnjakom, visine 7 cm - E3040DUA07dwg
Kanal s rubnjakom, visine 12 cm - E3040DUA12dwg
Kanal s rubnjakom, visine 15 cm - E3040DUA15dwg
Revizijski element - E3040Rdwg
Izljevni element, promjer cijevi DN150 - E3040S150KGdwg
Izljevni element, promjer cijevi DN200 - E3040S200KGdwg
Izljevni element, promjer cijevi DN300 - E3040S300KGdwg
Sifonski element za tunele - 2 komore - E3040DT dwg
PowerSlot R20 - F900, okrugli presjek 200 mm
Kanal - R20Rdwg
Revizijski element - R20RRdwg
Izljevni element, promjer cijevi DN150 - R20RS150KGdwg
Izljevni element, promjer cijevi DN200 - R20RS200KGdwg
PowerSlot R2030 - F900, ovalni presjek 200/300 mm
Kanal - R2030dwg
Revizijski element - R2030Rdwg
Izljevni element, promjer cijevi DN150 - R2030S150KGdwg
Izljevni element, promjer cijevi DN200 - R2030S200KGdwg
Izljevni element, promjer cijevi DN300 - R2030S300KGdwg
PowerSlot R30 - F900, okrugli presjek 300 mm
Kanal - R30Rdwg
Revizijski element - R30RRdwg
Izljevni element, promjer cijevi DN150 - R30RES150KGdwg
Izljevni element, promjer cijevi DN200 - R30RES200KGdwg
Izljevni element, promjer cijevi DN300 - R30RES300KGdwg
PowerSlot R3040 - F900, ovalni presjek 300/400 mm
Kanal - R3040dwg
Revizijski element - R3040Rdwg
Izljevni element, promjer cijevi DN150 - R3040ES150KGdwg
Izljevni element, promjer cijevi DN200 - R3040ES200KGdwg
Izljevni element, promjer cijevi DN300 - R3040ES300KGdwg
PowerSlot C250
Betonski kanal s prorezom, B10xlsx
PowerSlot D400
Betonski kanal s prorezom, E15xlsx
Betonski kanal s prorezom, S20xlsx
Betonski kanal s prorezom, S2030xlsx
Betonski kanal s prorezom, S30xlsx
Betonski kanal s prorezom, S3040xlsx
Betonski kanal s prorezom, R40xlsx
Betonski kanal s prorezom, R50xlsx
Betonski kanal s prorezom, R60xlsx
PowerSlot E600
Betonski kanal s prorezom, P15xlsx
Betonski kanal s prorezom, E20xlsx
Betonski kanal s prorezom, E2030xlsx
Betonski kanal s prorezom, E30xlsx
Betonski kanal s prorezom, E3040xlsx
PowerSlot F900
Betonski kanal s prorezom, R20xlsx
Betonski kanal s prorezom, R2030xlsx
Betonski kanal s prorezom, R30xlsx
Betonski kanal s prorezom, R3040xlsx
Upute za ugradnju - Odvodni kanali s prorezima PowerSlotpdf

Zadovoljstvo nam je pomoći Vam u dizajniranju i projektiranju sustava odvodnje!

Vaš kontakt:

Dražen Linarić

Product Manager

Mob: 098 476 260

dlinaric@aco.hr

ACO DRAIN® PowerSlot
za razrede opterećenja C250

PowerSlot Pregled Sustava C250

PowerSlot odvodni kanal

Pfuhler Drain kanali
  • ukupna duljina 4 m
  • ravna površina kanala ili nagnuta prema uljevnom rasporu
  • integrirani pad prema izljevu ili ravno dno
  • isprekidani ili kontinuirani uljevni otvor
  • po potrebi s profiliranim rubnjakom visine između 3 i 15 cm
  • klinasta klizna brtva na spoju za čvrsti spoj kanala

PowerSlot izljevno okno

Pfuhler Drain odvodno okno
  • ukupna duljina 1,01 m
  • za spajanje sustava kanala na odvodne cijevi
  • rešetka od lijevanog željeza koja se može zaključati
  • moguća i standardna komponenta izljevnog okna u kombinaciji s cestovnim slivnikom prema DIN 4052

PowerSlot revizijski element

Pfuhler Drain revizijski element
  • duljina 1,01 m
  • standardna komponenta s rešetkom od lijevanog željeza koja se može zaključati
  • namijenjen pristupu za pregled i čišćenje kanala

PowerSlot ploče za zatvaranje kanala

Pfuhler Drain ploče za zatvaranje kanala
  • standardna komponenta za zatvaranje sustava kanala na kraju linije, s utičnicom ili šiljastim krajem
  • dostupno s betonskom oblogom za prijelaz na KG okna

PowerSlot kutni element

Pfuhler Drain kutni element
  • potreban proizvod po narudžbi
  • promjenjive duljine i kuta
  • za prilagodbu linije lokalnim uvjetima ili graničnim uvjetima planiranja
  • geometrija kao normalni kanal

PowerSlot T-element

Pfuhler Drain T-element
  • potreban proizvod po narudžbi
  • varijabilna duljina i spojni kut
  • za povezivanje glavne linije s poprečnom
  • geometrija kao normalni kanal

PowerSlot prijelazni element

Pfuhler Drain prijelazni element
  • proizvod izrađen po narudžbi prema zahtjevima
  • promjenjive duljine
  • za promjenu poprečnog presjeka profila
  • geometrija kao normalni kanal

PowerSlot element za nasip

Pfuhler Drain element za nasip
  • proizvod izrađen po narudžbi prema zahtjevima
  • promjenjive duljine
  • kao ispust u bazene i korita
  • geometrija kao normalni kanal

PowerSlot Profili Kanala

ACO DRAIN® PowerSlot - brošurapdf
ACO akvizicija - Betonwerkpdf

PowerSlot B10 - C250, okrugli presjek 100 mm
Kanal - B10RCUEdwg
Revizijski element - B10RERdwg
Izljevni element - B10RESdwg
PowerSlot E15 - D400, okrugli presjek 150 mm
Kanal - E15RDUEdwg
Revizijski element - E15RERdwg
Izljevni element, promjer cijevi DN150 - E15RESdwg
PowerSlot S20 - D400, okrugli presjek 200 mm
Kanal - S20RDdwg
Revizijski element - S20RRdwg
Izljevni element, promjer cijevi DN150 - S20RESKG150dwg
Izljevni element, promjer cijevi DN200 - S20RESKG200dwg
Izljevni element, promjer cijevi DN300 - S20RESKG300dwg
PowerSlot S2030 - D400, ovalni presjek 200/300 mm
Kanal - S2030Ddwg
Revizijski element - S2030Rdwg
Izljevni element, promjer cijevi DN150 - S2030S150KGdwg
Izljevni element, promjer cijevi DN200 - S2030S200KGdwg
Izljevni element, promjer cijevi DN300 - S2030S300KGdwg
PowerSlot S30 - D400, okrugli presjek 300 mm
Kanal - S30RDdwg
Revizijski element - S30RRdwg
Izljevni element, promjer cijevi DN150 - S30RSKG150dwg
Izljevni element, promjer cijevi DN200 - S30RSKG200dwg
Izljevni element, promjer cijevi DN300 - S30RSKG300dwg
PowerSlot S3040 - D400, ovalni presjek 300/400 mm
Kanal - S3040dwg
Kanal - S3040DUdwg
Revizijski element - S3040Rdwg
Izljevni element, promjer cijevi DN150 - S3040S150KGdwg
Izljevni element, promjer cijevi DN200 - S3040S200KGdwg
Izljevni element, promjer cijevi DN300 - S3040S300KGdwg
PowerSlot R40 - D400, okrugli presjek 400 mm
Kanal - R40Rdwg
Revizijski element - R40RRdwg
Izljevni element, promjer cijevi DN200 - R40RES200KGdwg
Izljevni element, promjer cijevi DN300 - R40RES300KGdwg
PowerSlot R50 - D400, okrugli presjek 500 mm
Kanal - R50RUdwg
Revizijski element - R50RRdwg
Izljevni element, promjer cijevi DN200 - R50RES200KGdwg
Izljevni element, promjer cijevi DN300 - R50RES300KGdwg
PowerSlot R60 - D400, okrugli presjek 600 mm
Kanal - R60RUdwg
PowerSlot P15 - E600, okrugli presjek 150 mm
Kanal - P15REUE dwg
Revizijski element - P15RERdwg
Izljevni element, promjer cijevi DN150 - P15RESB15dwg
PowerSlot E20 - E600, okrugli presjek 200 mm
Kanal - E20REUdwg
Kanal s rubnjakom, visine 3 cm - E20RDUA03dwg
Kanal s rubnjakom, visine 7 cm - E20RDUA07dwg
Kanal s rubnjakom, visine 12 cm - E20RDUA12dwg
Kanal s rubnjakom, visine 15 cm - E20RDUA15dwg
Revizijski element - E20RRdwg
Izljevni element, promjer cijevi DN150 - E20RESKG150dwg
Izljevni element, promjer cijevi DN200 - E20RESKG200dwg
Izljevni element, promjer cijevi DN300 - E20RESKG300dwg
Sifonski element za tunele - 3 komore - E20RDA03T dwg
PowerSlot E2030 - E600, ovalni presjek 200/300 mm
Kanal - E2030EUdwg
Kanal s rubnjakom, visine 3 cm - E2030DUA03dwg
Kanal s rubnjakom, visine 7 cm - E2030DUA07dwg
Kanal s rubnjakom, visine 12 cm - E2030DUA12dwg
Kanal s rubnjakom, visine 15 cm - E2030DUA15dwg
Revizijski element - E2030Rdwg
Izljevni element, promjer cijevi DN150 - E2030S150KGdwg
Izljevni element, promjer cijevi DN200 - E2030S200KGdwg
Izljevni element, promjer cijevi DN300 - E2030S300KGdwg
Sifonski element za tunele - 2 komore - E2030DT dwg
PowerSlot E30 - E600, okrugli presjek 300 mm
Kanal - E30REUdwg
Kanal s rubnjakom, visine 3 cm - E30RDUA03dwg
Kanal s rubnjakom, visine 7 cm - E30RDUA07dwg
Kanal s rubnjakom, visine 12 cm - E30RDUA12dwg
Kanal s rubnjakom, visine 15 cm - E30RDUA15dwg
Revizijski element - E30RRdwg
Izljevni element, promjer cijevi DN150 - E30RS150KGdwg
Izljevni element, promjer cijevi DN200 - E30RS200KGdwg
Izljevni element, promjer cijevi DN300 - E30RS300KGdwg
Sifonski element za tunele - 3 komore - E30RDA03T dwg
PowerSlot E3040 - E600, ovalni presjek 300/400 mm
Kanal - E3040EUdwg
Kanal s rubnjakom, visine 3 cm - E3040DUA03dwg
Kanal s rubnjakom, visine 7 cm - E3040DUA07dwg
Kanal s rubnjakom, visine 12 cm - E3040DUA12dwg
Kanal s rubnjakom, visine 15 cm - E3040DUA15dwg
Revizijski element - E3040Rdwg
Izljevni element, promjer cijevi DN150 - E3040S150KGdwg
Izljevni element, promjer cijevi DN200 - E3040S200KGdwg
Izljevni element, promjer cijevi DN300 - E3040S300KGdwg
Sifonski element za tunele - 2 komore - E3040DT dwg
PowerSlot R20 - F900, okrugli presjek 200 mm
Kanal - R20Rdwg
Revizijski element - R20RRdwg
Izljevni element, promjer cijevi DN150 - R20RS150KGdwg
Izljevni element, promjer cijevi DN200 - R20RS200KGdwg
PowerSlot R2030 - F900, ovalni presjek 200/300 mm
Kanal - R2030dwg
Revizijski element - R2030Rdwg
Izljevni element, promjer cijevi DN150 - R2030S150KGdwg
Izljevni element, promjer cijevi DN200 - R2030S200KGdwg
Izljevni element, promjer cijevi DN300 - R2030S300KGdwg
PowerSlot R30 - F900, okrugli presjek 300 mm
Kanal - R30Rdwg
Revizijski element - R30RRdwg
Izljevni element, promjer cijevi DN150 - R30RES150KGdwg
Izljevni element, promjer cijevi DN200 - R30RES200KGdwg
Izljevni element, promjer cijevi DN300 - R30RES300KGdwg
PowerSlot R3040 - F900, ovalni presjek 300/400 mm
Kanal - R3040dwg
Revizijski element - R3040Rdwg
Izljevni element, promjer cijevi DN150 - R3040ES150KGdwg
Izljevni element, promjer cijevi DN200 - R3040ES200KGdwg
Izljevni element, promjer cijevi DN300 - R3040ES300KGdwg
PowerSlot C250
Betonski kanal s prorezom, B10xlsx
PowerSlot D400
Betonski kanal s prorezom, E15xlsx
Betonski kanal s prorezom, S20xlsx
Betonski kanal s prorezom, S2030xlsx
Betonski kanal s prorezom, S30xlsx
Betonski kanal s prorezom, S3040xlsx
Betonski kanal s prorezom, R40xlsx
Betonski kanal s prorezom, R50xlsx
Betonski kanal s prorezom, R60xlsx
PowerSlot E600
Betonski kanal s prorezom, P15xlsx
Betonski kanal s prorezom, E20xlsx
Betonski kanal s prorezom, E2030xlsx
Betonski kanal s prorezom, E30xlsx
Betonski kanal s prorezom, E3040xlsx
PowerSlot F900
Betonski kanal s prorezom, R20xlsx
Betonski kanal s prorezom, R2030xlsx
Betonski kanal s prorezom, R30xlsx
Betonski kanal s prorezom, R3040xlsx
Upute za ugradnju - Odvodni kanali s prorezima PowerSlotpdf

Zadovoljstvo nam je pomoći Vam u dizajniranju i projektiranju sustava odvodnje!

Vaš kontakt:

Dražen Linarić

Product Manager

Mob: 098 476 260

dlinaric@aco.hr

PS1
PS2
PS3
PS4
PS5
PS6
PS7
PS8
PS9
1 / 9
