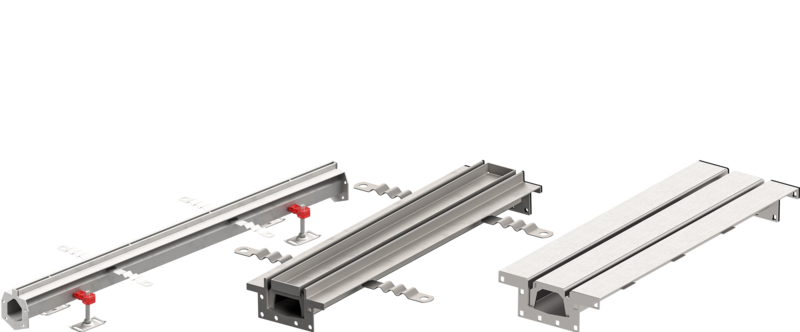

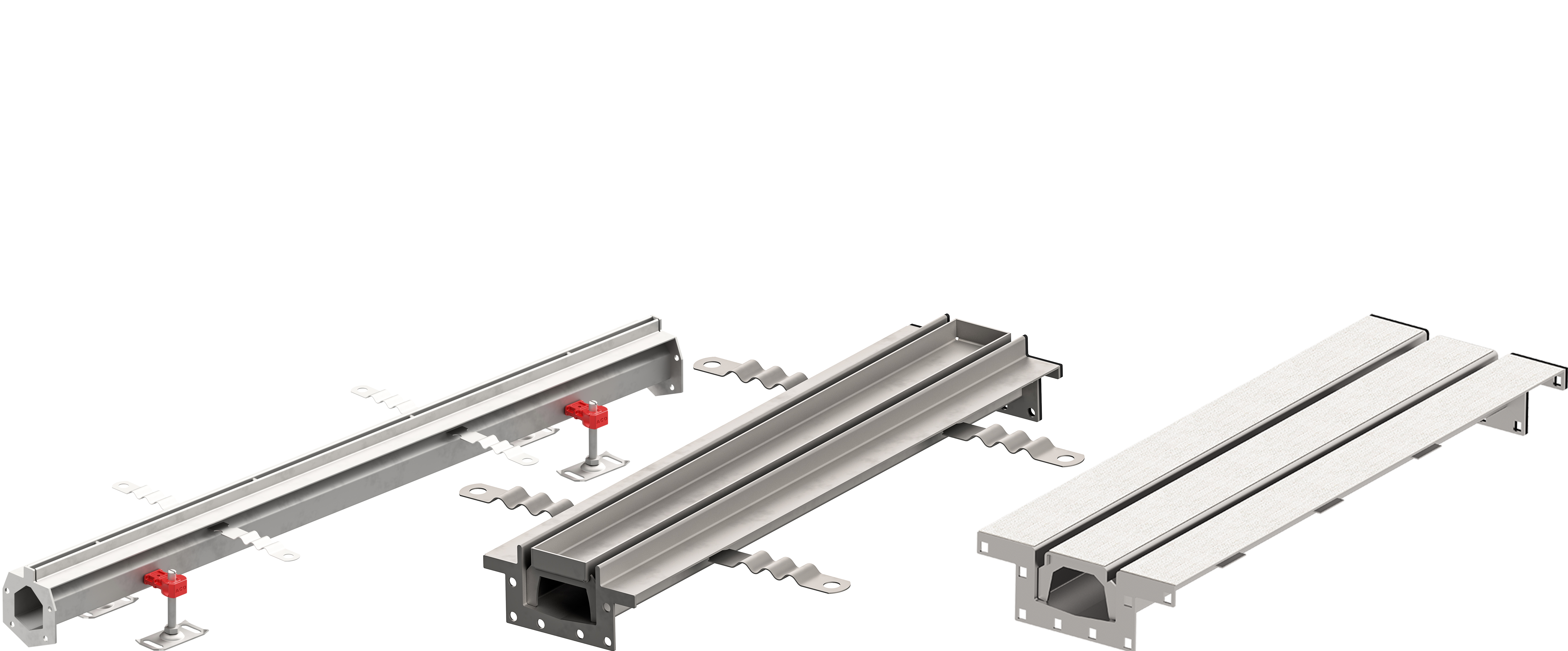

TRIO Slot8

ACO Slot 8

sustavi kanala s rasporom

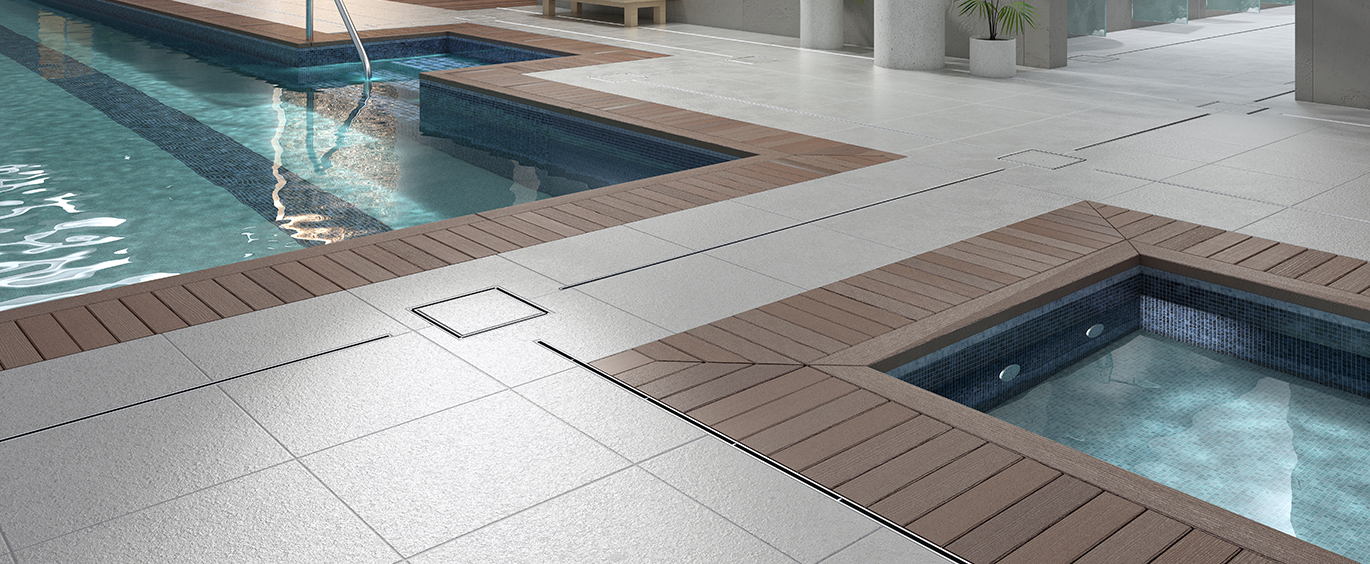

Diskretan i neupadljiv, sustav ACO Slot 8 kanala s 8 mm uskim rasporom otvara nov pristup za odvodnju terasa, unutarnjih i vanjskih bazena, wellness te sanitarnih prostora.

Karakteristike

  • sustavi za odvodnju terasa s limitiranom visinom ugradnje ili na mjestima gdje je potrebno odvojiti zonu čišćenja od zone povrata vode (bazeni)
  • izrađeni od nehrđajućeg čelika
  • modularni sustav u segmentima do 6 m, dulje linije spajaju se prirubnicama
  • razred opterećenja: A15

Područja primjene

  • terase
  • unutarnji i vanjski bazeni
  • sunčališta
  • wellness i spa prostori
  • sanitarni prostori
Preuzmi ili prelistaj aktualnu ACO Slot 8 brošuru

Tipovi ACO Slot 8 kanala s rasporom

Svi tipovi ACO Slot 8 kanala s rasporom izrađeni su od nehrđajućeg čelika AISI 304 ili AISI 316 L, tijelo kanala je opremljeno ankerima za beton i nogicama za nivelaciju, visine od 60 do 120 mm. Dno kanala izvedeno je u padu prema izljevu što omogućava brže protjecanje vode bez zaostale

vode u dnu kanala, te veći efekt samočišćenja. Jednostavno se čisti ispiranjem pod niskim tlakom, a revizijski element postavljen na mjestu izljeva pojednostavljuje održavanje.

Slot 8

  • širina upojnog raspora 8 mm
  • ukupna širina uljevnog elementa 14 mm
  • sa ili bez prirubnice za prihvat plitkog hidroizolacijkog premaza

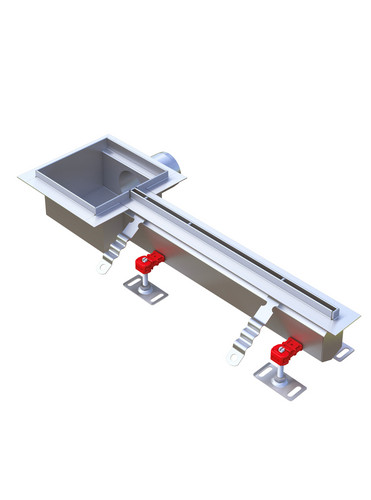

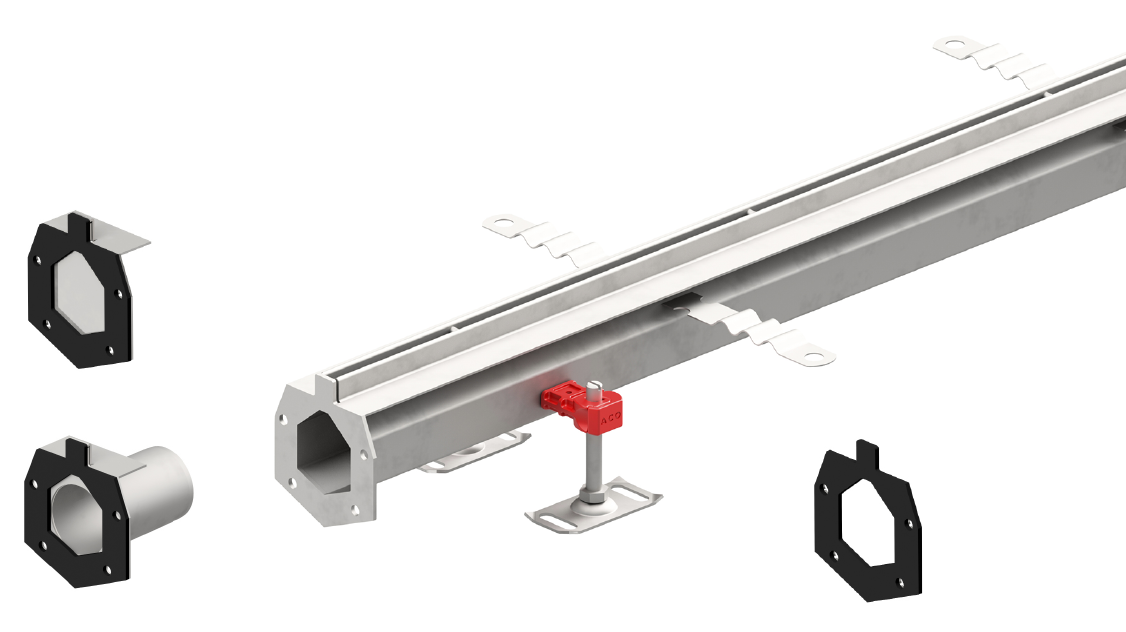

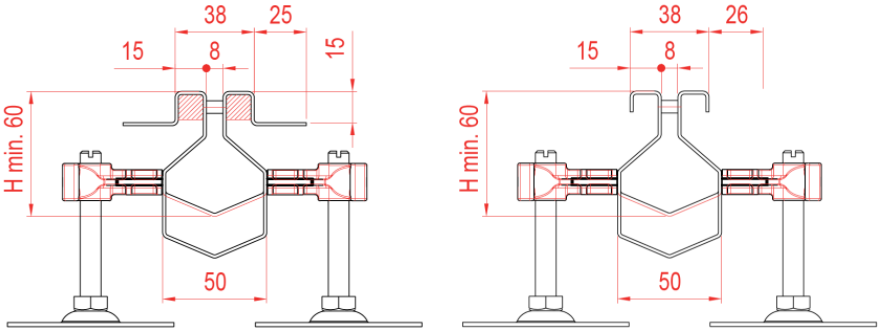

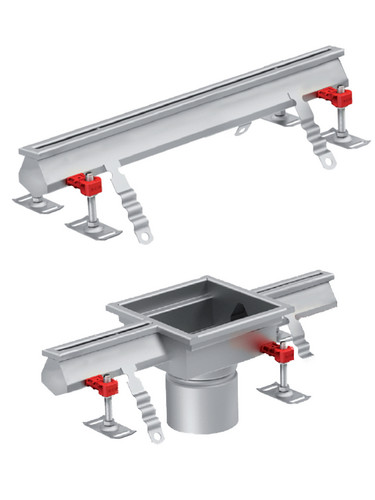

Slot 8 Pregled Sustava

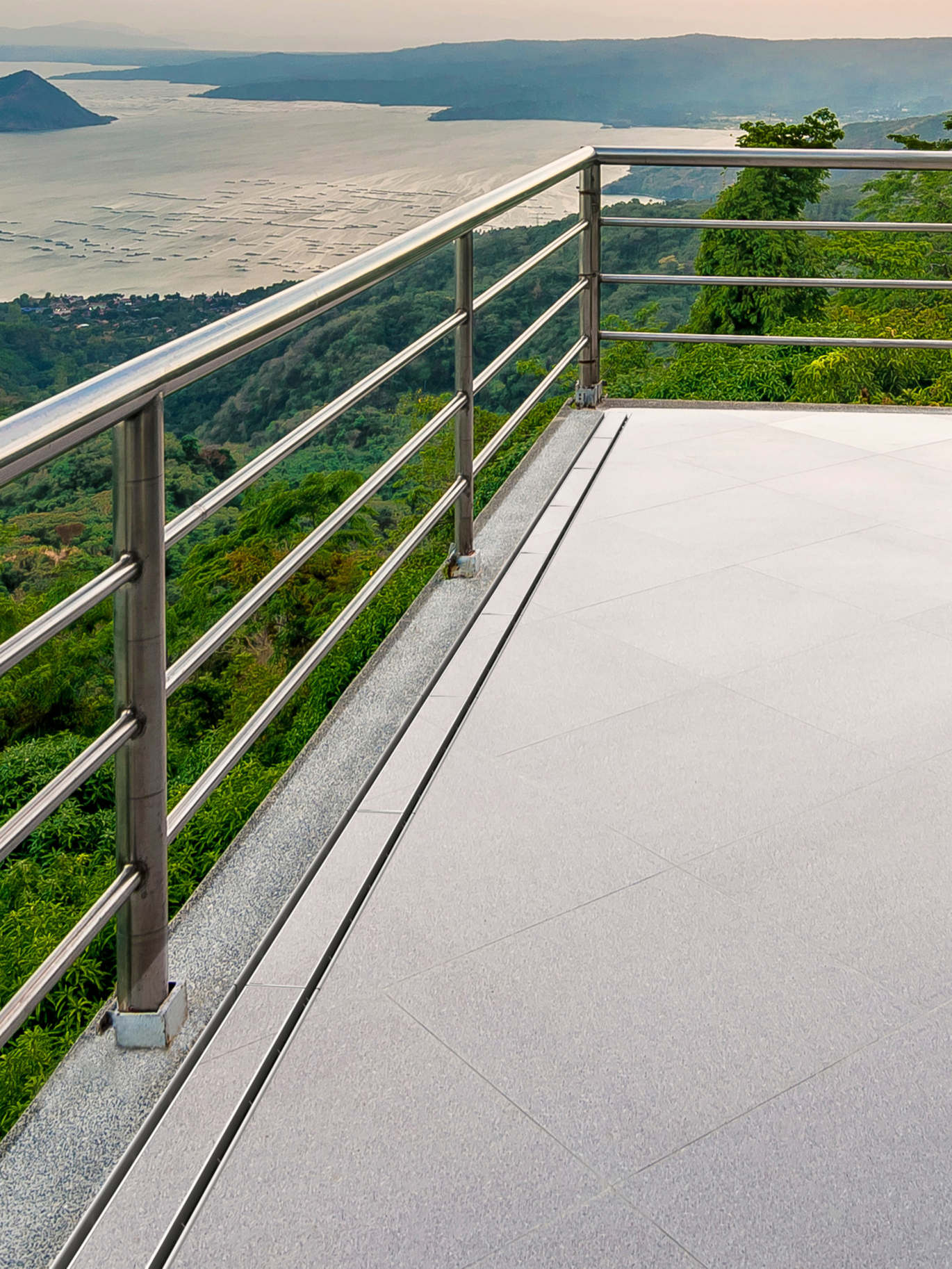

Slot 8 double

  • širina dvostrukog upojnog raspora 8 mm
  • modularni sustav u segmentima od 50 cm do 300 cm koji se spajaju čeono prirubnicama s brtvom i vijcima za vodonepropustan spoj

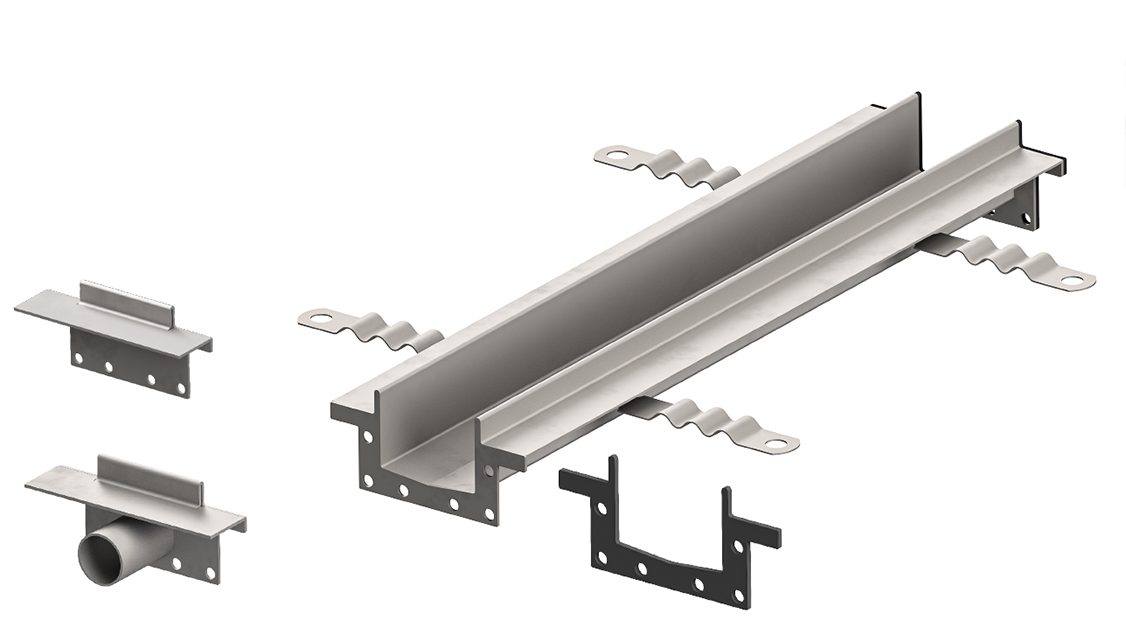

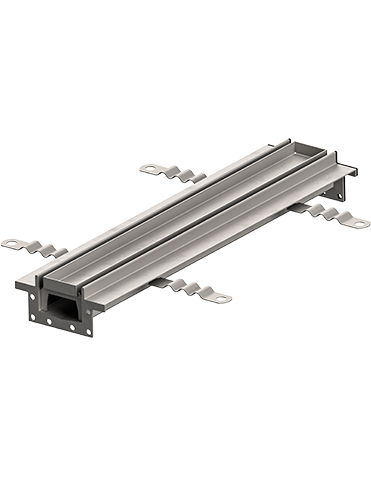

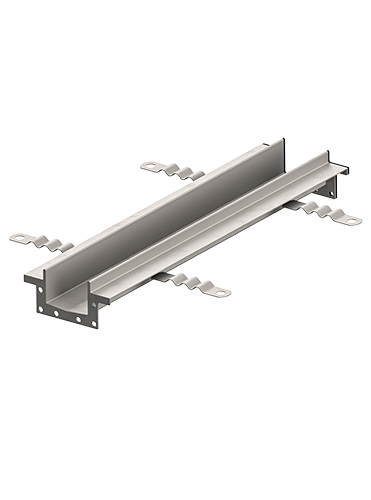

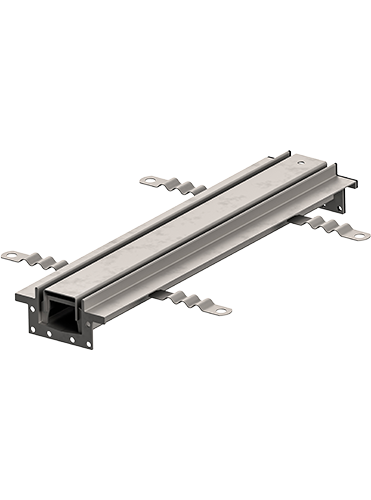

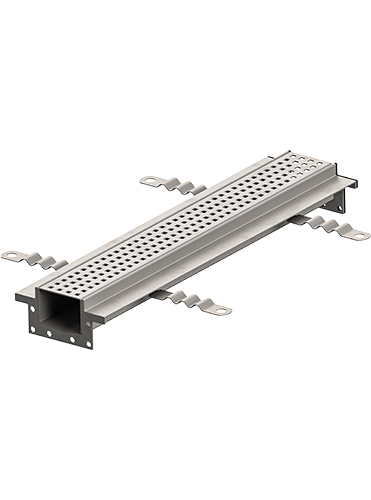

Slot 8 Double Pregled Sustava

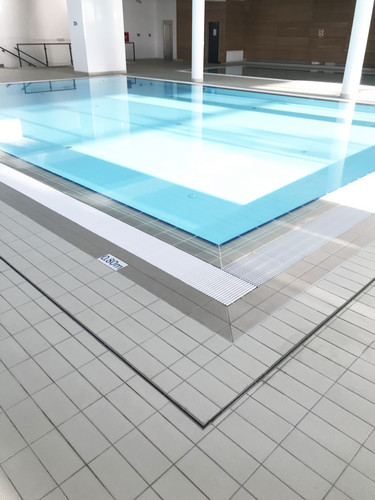

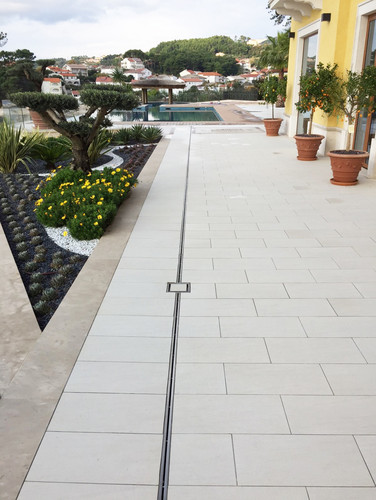

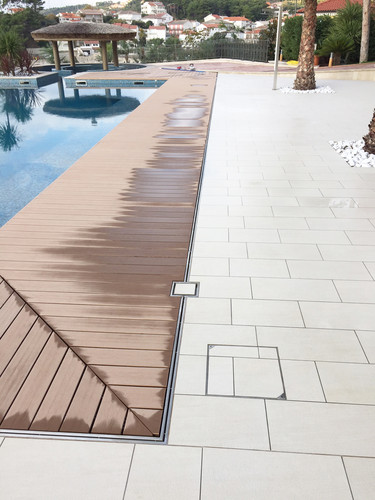

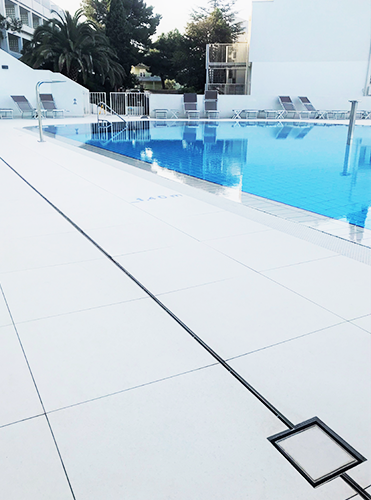

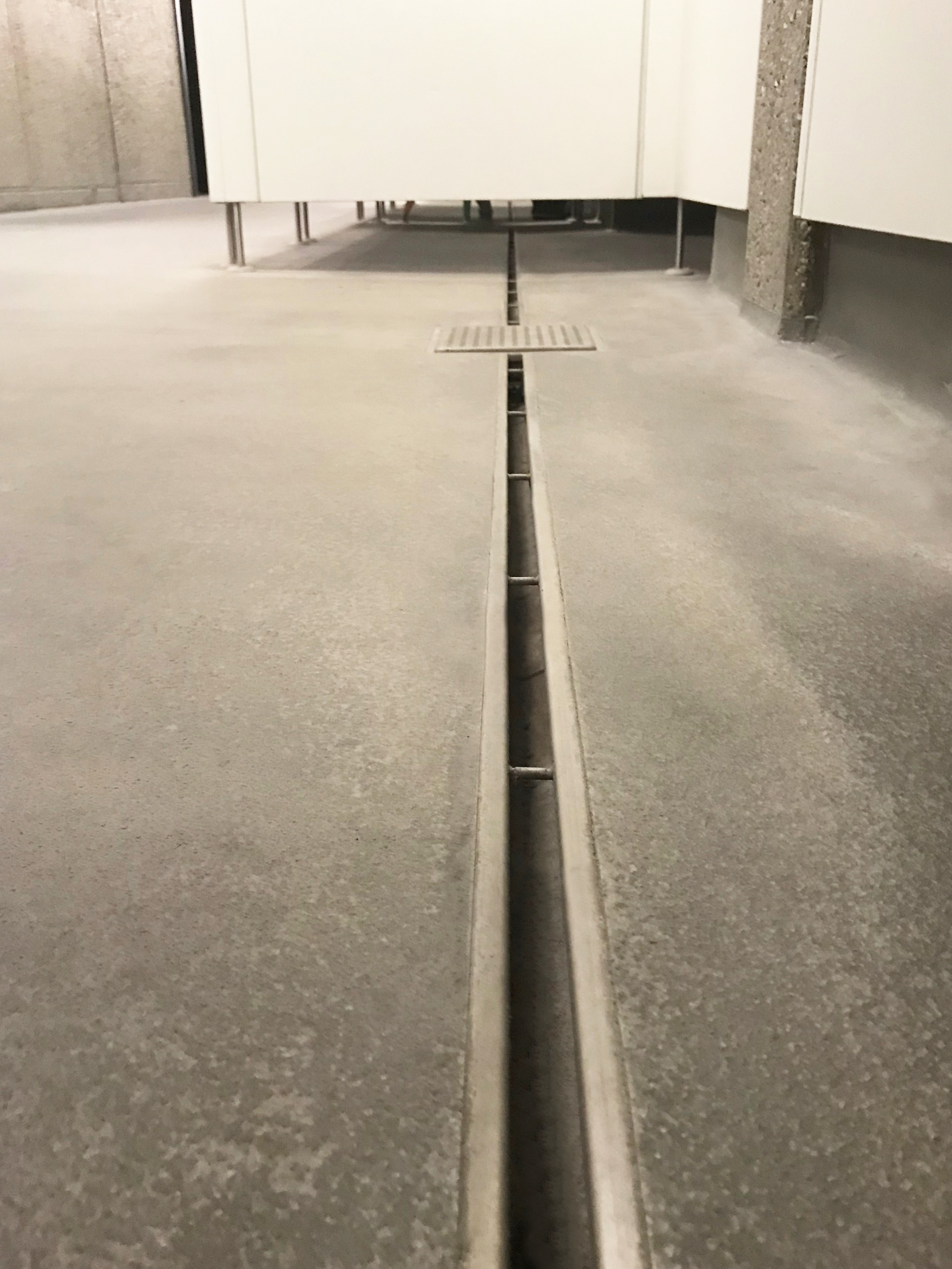

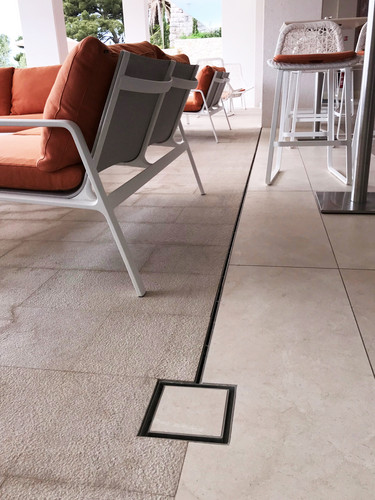

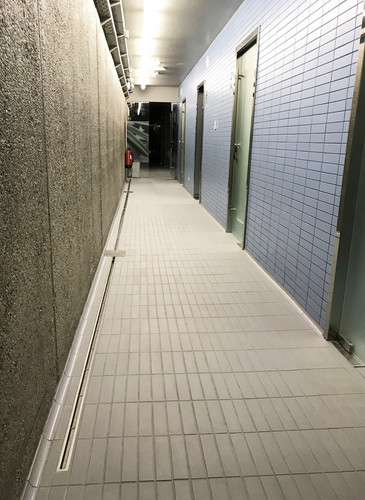

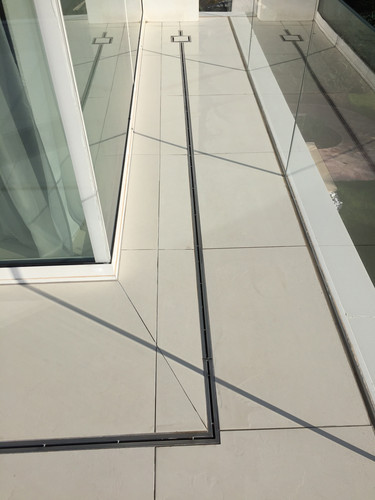

SLOT 8Slot 8 Proizvod Ref

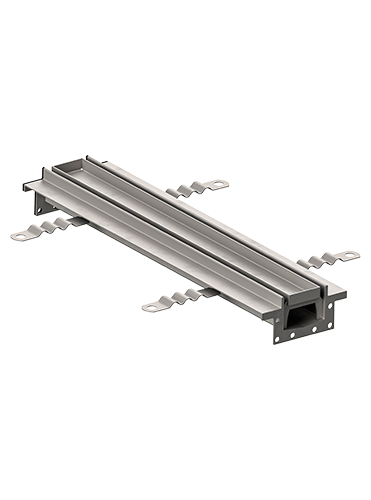

SLOT 8 DOUBLESlot 8 Double Proizvod Ref

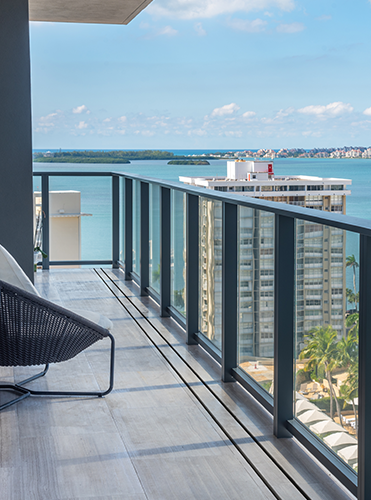

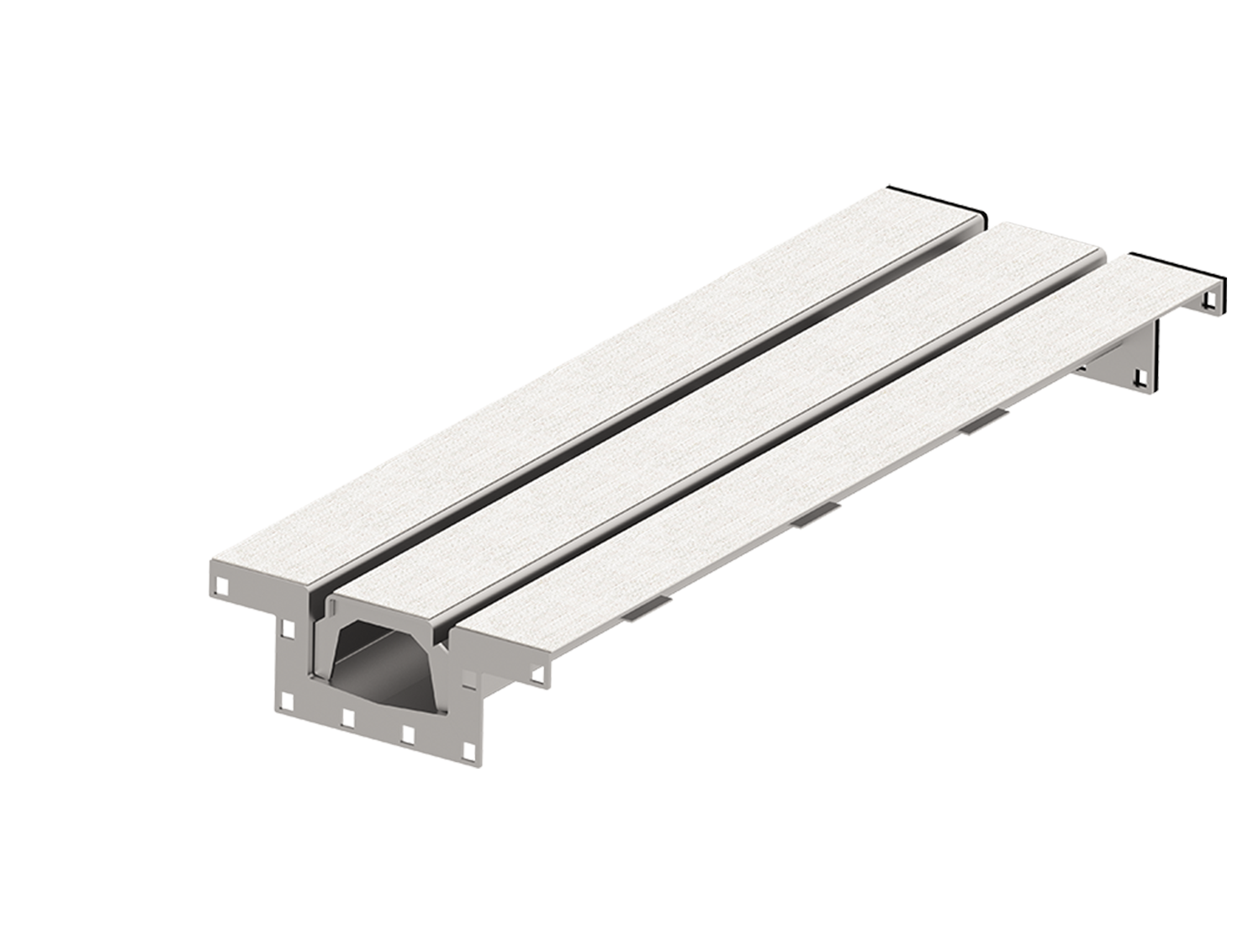

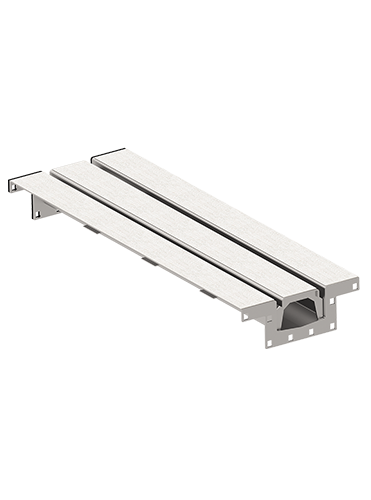

SLOT 8 DOUBLE+Slot 8 Double Plus
ACO Slot 8 double video
Ivan Jerman

Vaš kontakt:

Ivan Jerman

Product Manager

Mob: 099 4977 677

ijerman@aco.hr

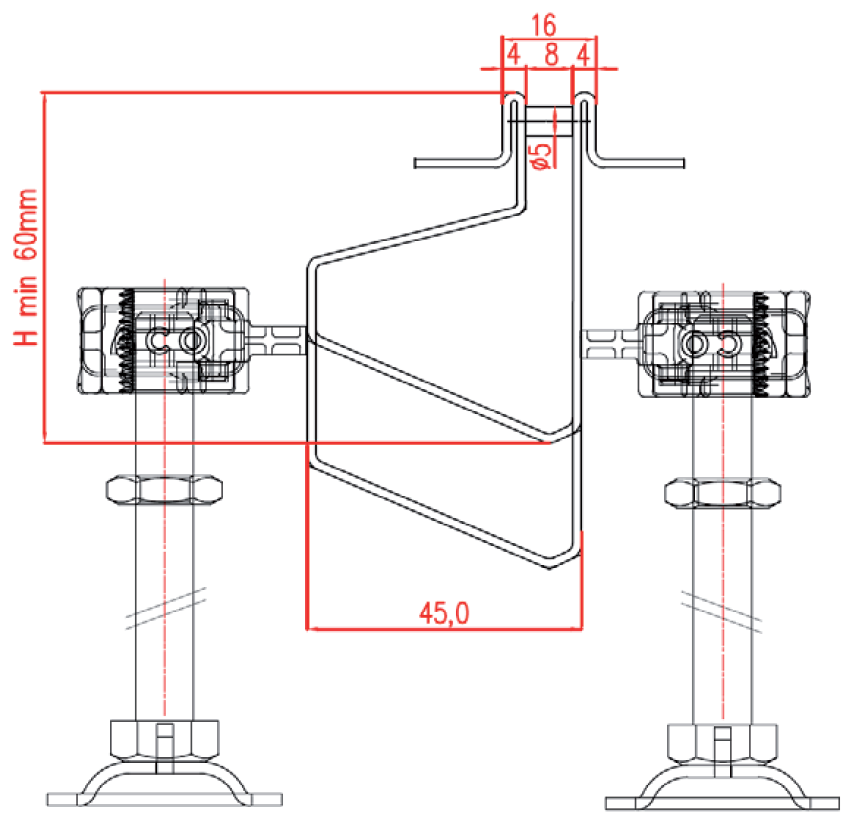

Slot 8 kanal s ekscentričnim rasporom

  • širina upojnog raspora 8 mm
  • ukupna širina uljevnog elementa bez prirubnice 16 mm
  • izrađen iz nehrđajućeg čelika AISI 304 ili AISI 316 L
  • dno kanala izvedeno u padu prema izljevu, visine od 60 do 120 mm
  • mogućnost prirubnice za prihvat plitkog hidroizolacijskog premaza
  • mogućnost izrade prema zahtjevu kupca i uvjetima ugradnje
  • tijelo opremljeno ankerima za beton i nogicama za nivelaciju

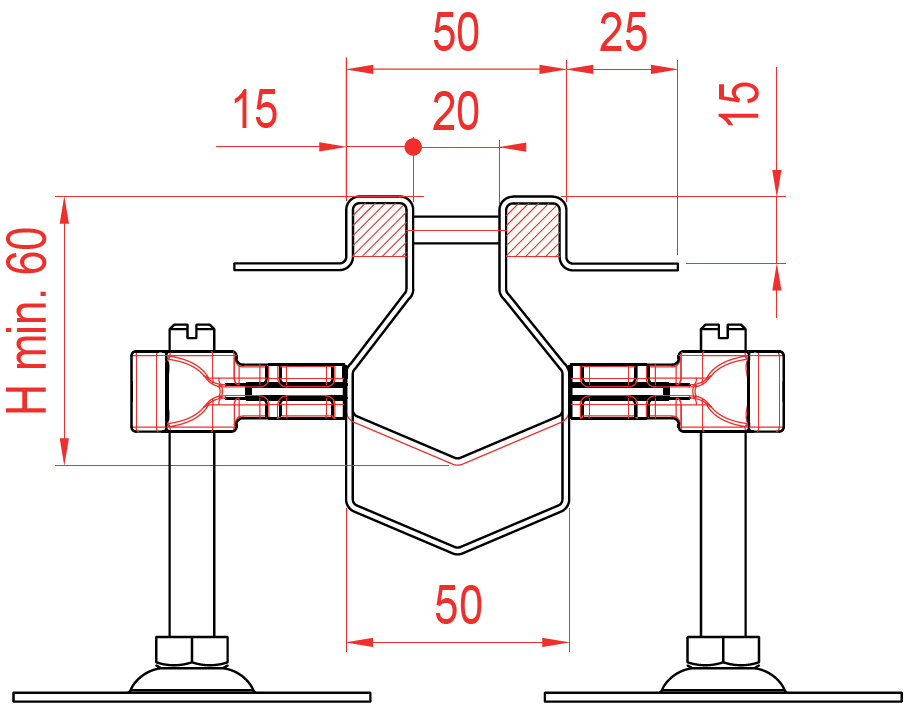

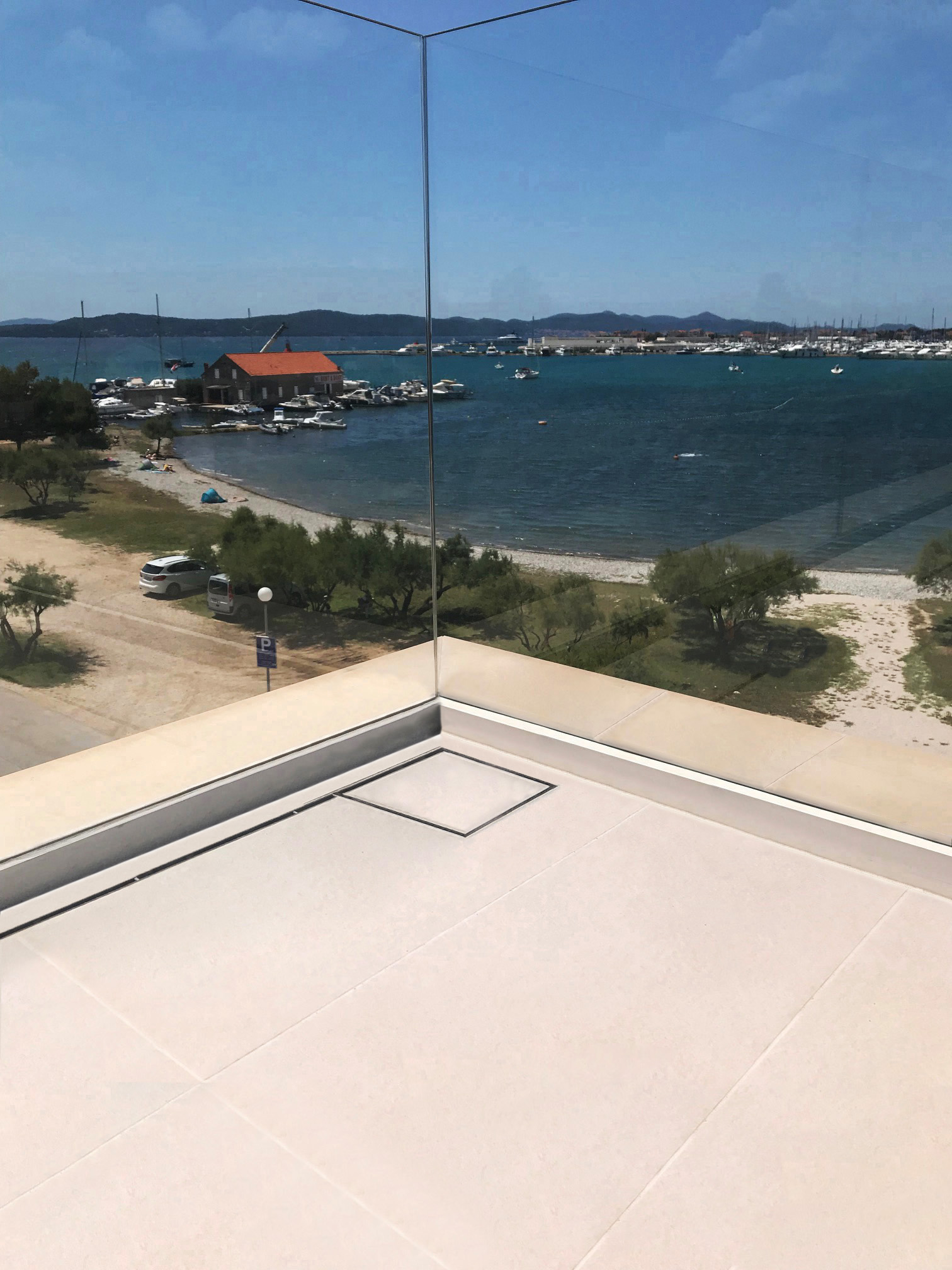

Slot 8 kanal s ekscentričnim rasporom
Ekscentricni Final

Preporučeno za terase te ugradnju uz staklene stijene ili ograde.

Slot 8+ kanal s procjednim otvorima

  • širina upojnog raspora 8 mm
  • ukupna širina uljevnog elementa 14 mm
  • izrađen iz nehrđajućeg čelika AISI 304 ili AISI 316 L
  • dno kanala izvedeno u padu prema izljevu, visine od 60 do 120 mm
  • prirubnica za prihvat plitkog hidroizolacijskog premaza
  • bočne perforacije za prihvat procjednih voda s hidroizolacije
  • tijelo opremljeno ankerima za beton i nogicama za nivelaciju

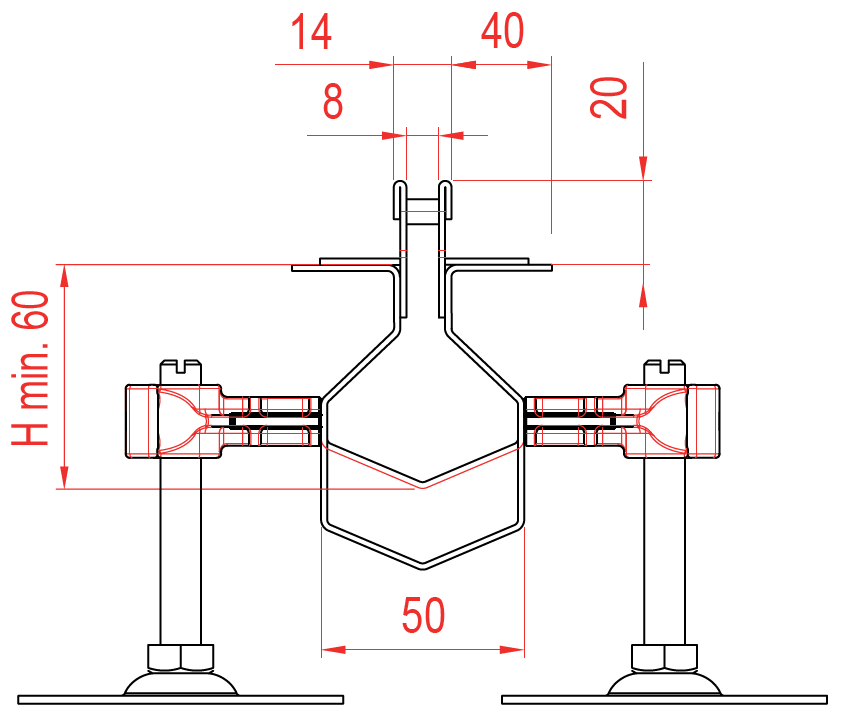

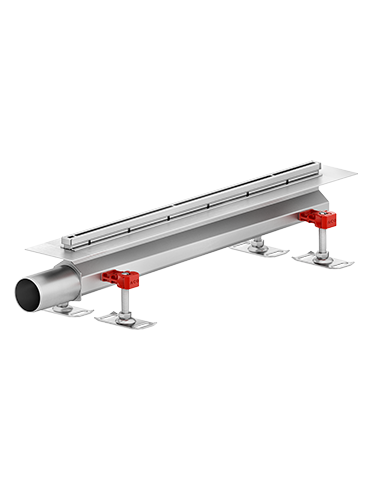

Slot S Procjednim Otvorima

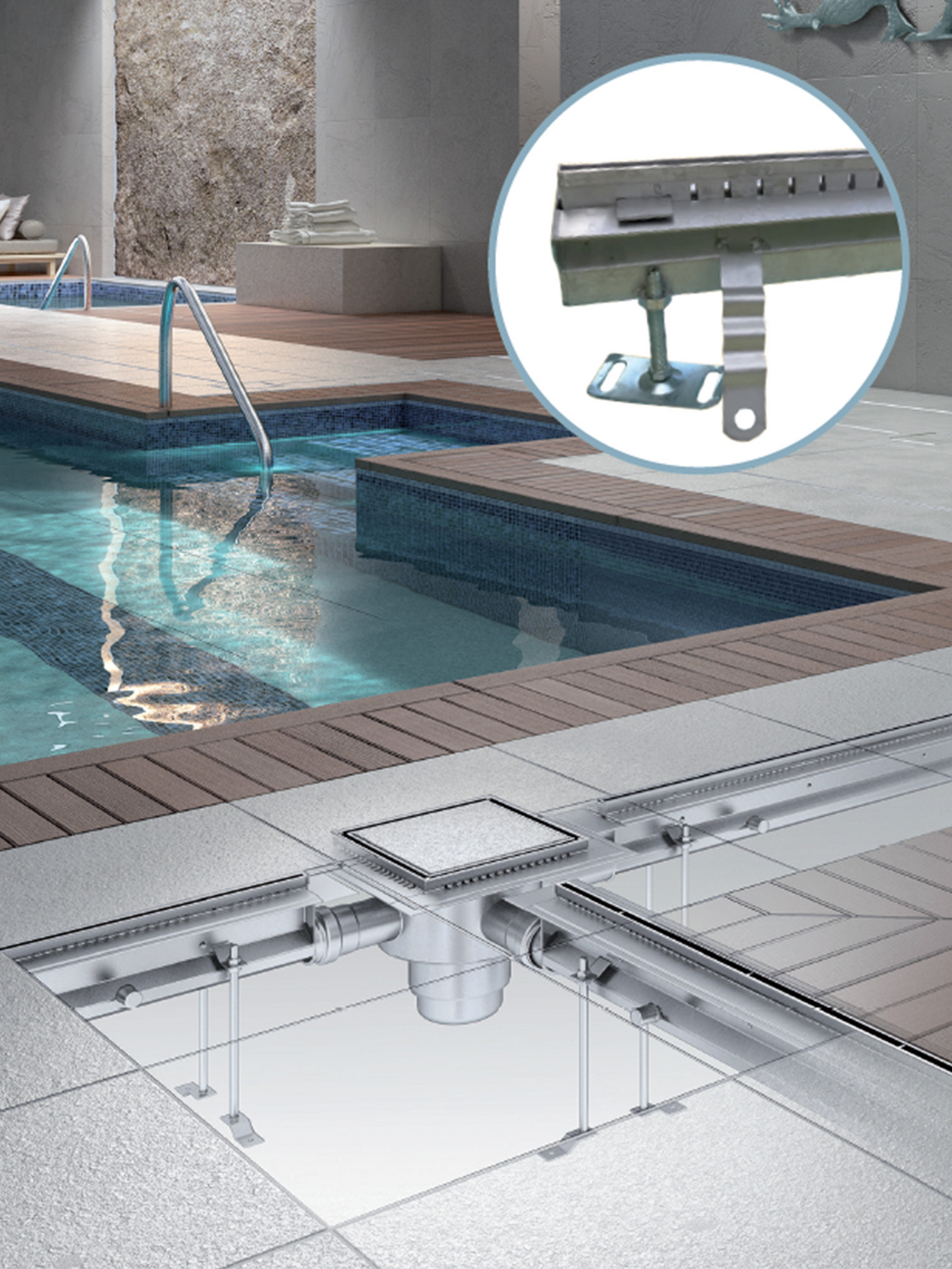

Slot kanal s procjednim otvorima

Preporučeno za bazene, terase, wellness i spa prostore.

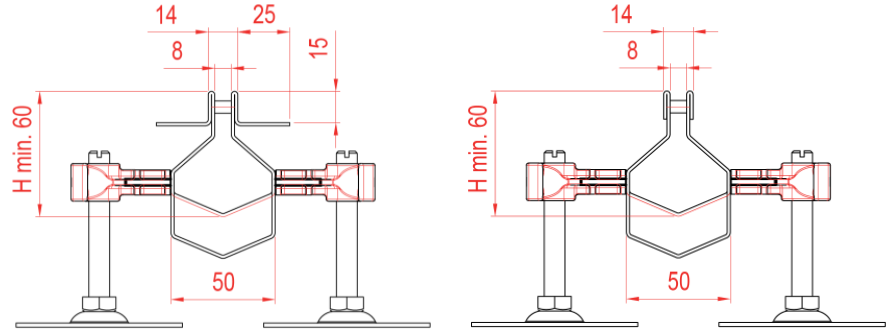

ACO Slot 8/14 sa i bez prirubnice

ACO Slot 8/14 ranali s rasporom

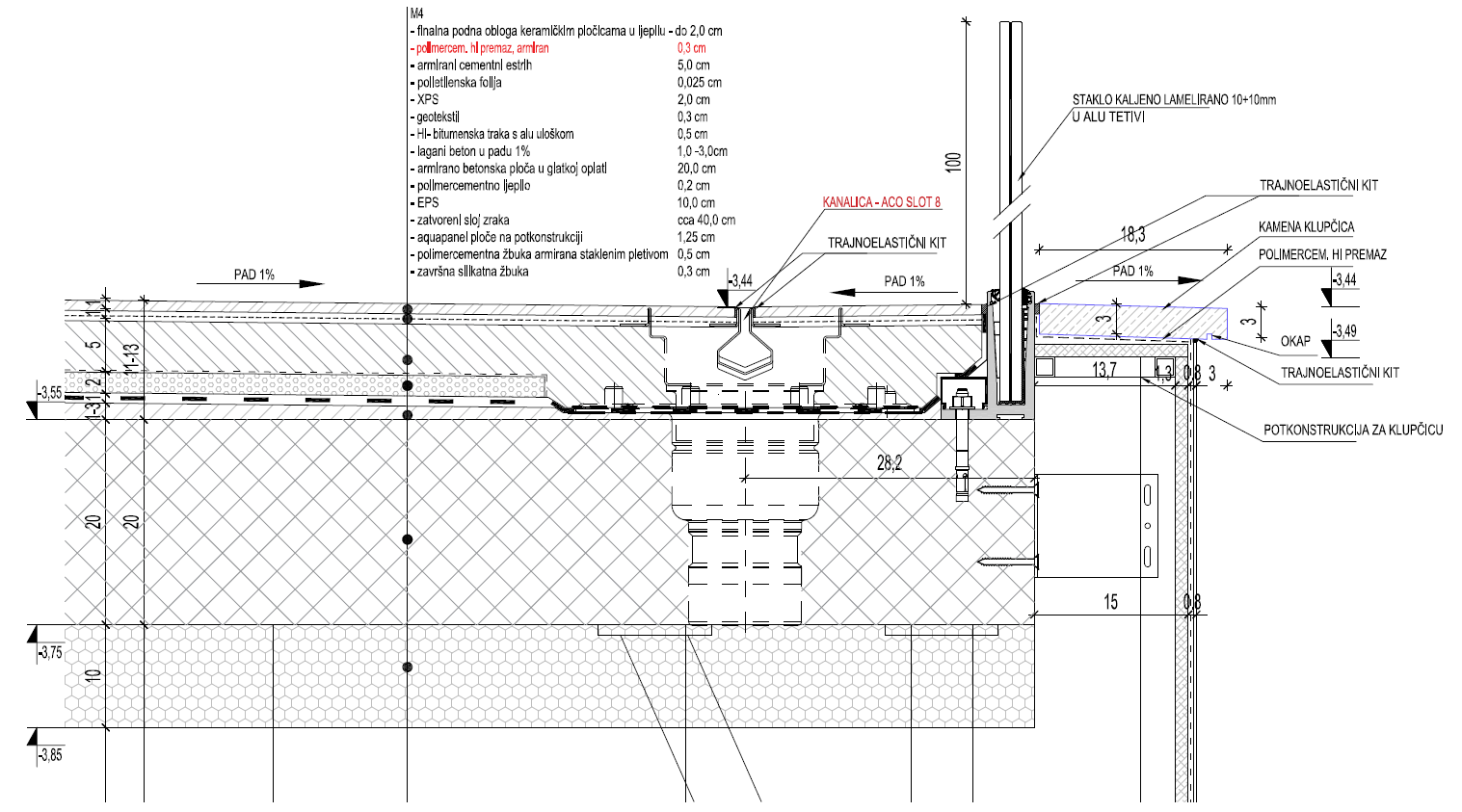

Detalj ugradnje ACO Slot 8 kanala na terasi

Slot8 Ugradnja
Brošurapdf
Prospektpdf
Dom i vrt_Linijska odvodnja za terasepdf
Izvadak iz kataloga visokogradnje V17pdf

ACO Slot 8

dwg

ACO Slot 8 Doubledwg
ACO Slot 8 kanali bez prirubnice uski rub
xlsx
ACO Slot 8 kanali s prirubnicom za prihvat hidroizolacije
xlsx
ACO Slot 8 kanali bez prirubnice široki rub
xlsx
ACO Slot 8 kanali s prirubnicom široki rub
xlsx
ACO Slot 8 Double kanali s dvostrukim rasporomxlsx

Slot 8 kanal s ekscentričnim rasporom

  • širina upojnog raspora 8 mm
  • ukupna širina uljevnog elementa bez prirubnice 16 mm
  • izrađen iz nehrđajućeg čelika AISI 304 ili AISI 316 L
  • dno kanala izvedeno u padu prema izljevu, visine od 60 do 120 mm
  • mogućnost prirubnice za prihvat plitkog hidroizolacijskog premaza
  • mogućnost izrade prema zahtjevu kupca i uvjetima ugradnje
  • tijelo opremljeno ankerima za beton i nogicama za nivelaciju
Slot 8 kanal s ekscentričnim rasporom
Ekscentricni Final

Preporučeno za terase te ugradnju uz staklene stijene ili ograde.

Slot 8+ kanal s procjednim otvorima

  • širina upojnog raspora 8 mm
  • ukupna širina uljevnog elementa 14 mm
  • izrađen iz nehrđajućeg čelika AISI 304 ili AISI 316 L
  • dno kanala izvedeno u padu prema izljevu, visine od 60 do 120 mm
  • prirubnica za prihvat plitkog hidroizolacijskog premaza
  • bočne perforacije za prihvat procjednih voda s hidroizolacije
  • tijelo opremljeno ankerima za beton i nogicama za nivelaciju

Slot S Procjednim Otvorima
Slot kanal s procjednim otvorima

Preporučeno za bazene, terase, wellness i spa prostore.

ACO Slot 8/14 sa i bez prirubnice

ACO Slot 8/14 ranali s rasporom

Detalj ugradnje ACO Slot 8 kanala na terasi

Slot8 Ugradnja

Brošurapdf
Prospektpdf
Dom i vrt_Linijska odvodnja za terasepdf
Izvadak iz kataloga visokogradnje V17pdf

ACO Slot 8

dwg

ACO Slot 8 Doubledwg
ACO Slot 8 kanali bez prirubnice uski rub
xlsx
ACO Slot 8 kanali s prirubnicom za prihvat hidroizolacije
xlsx
ACO Slot 8 kanali bez prirubnice široki rub
xlsx
ACO Slot 8 kanali s prirubnicom široki rub
xlsx
ACO Slot 8 Double kanali s dvostrukim rasporomxlsx

ACO Slot 8 sustavi proizvode se po mjeri prema zahtjevima projekta. Obratite se našem tehničkom uredu.
