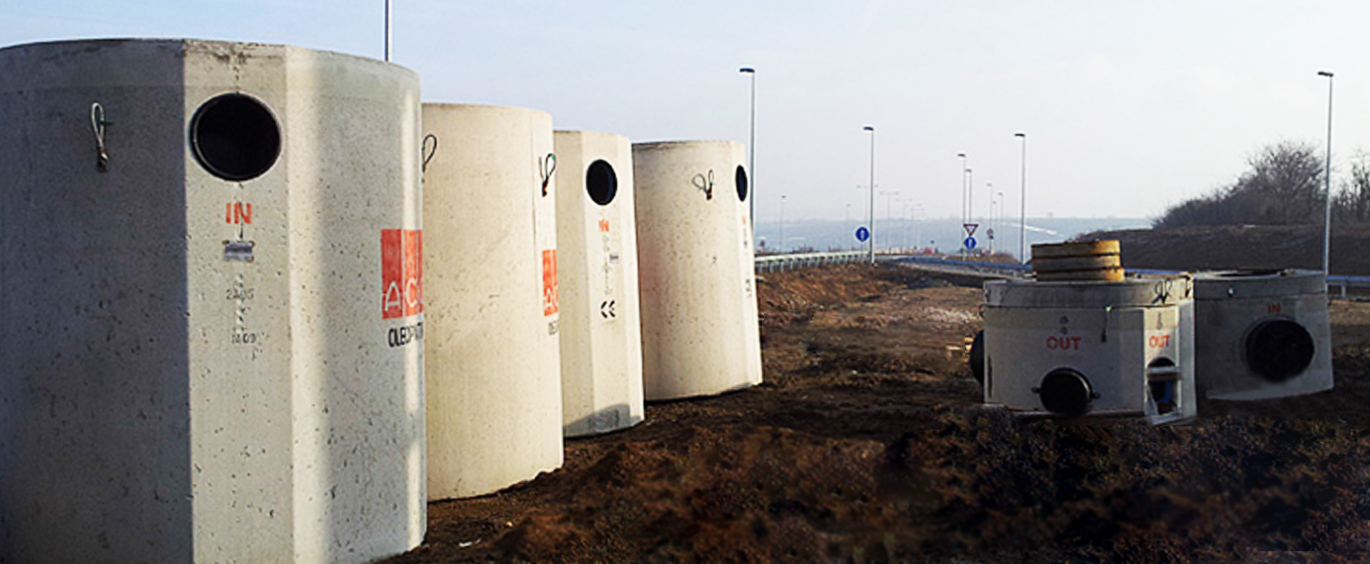

Oleopator-bypass-C

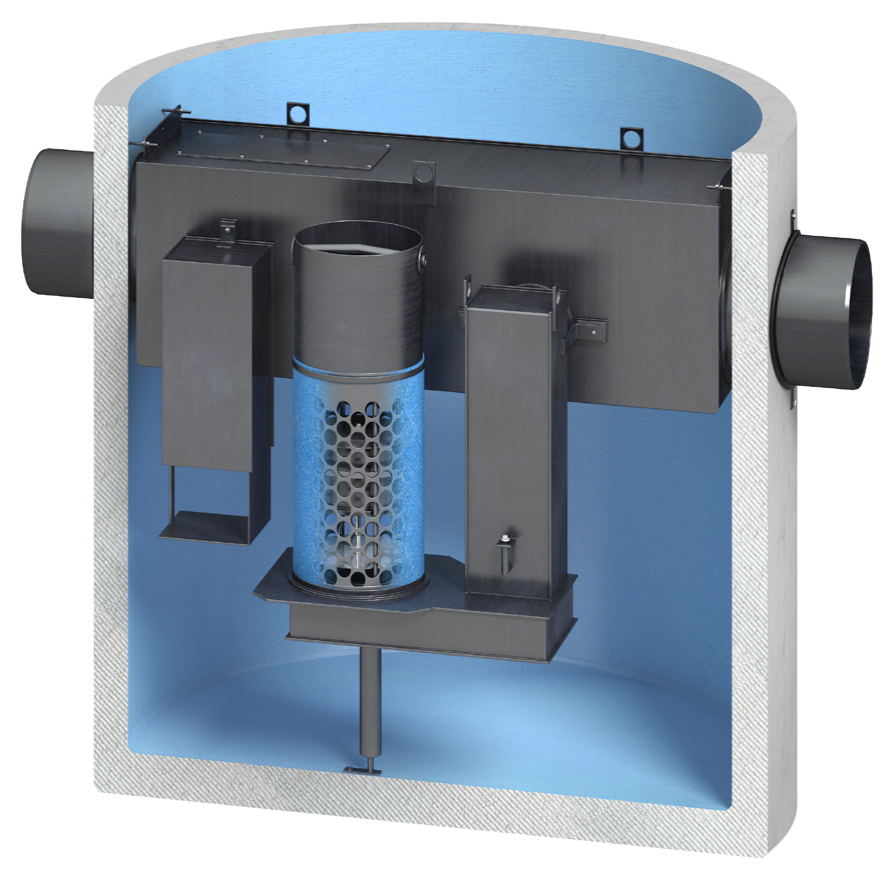

ACO Oleopator-bypass-C je koalescentni separator lakih tekućina za ugradnju u zemlju s mimotokom (bypassom) i integriranom taložnicom.

Nominalna veličina	Maksimalni protok (l)	Uljev/Izljev DN/OD (mm)	Volumen			Masa (kg)	Art.br.
Nominalna veličina	Maksimalni protok (l)	Uljev/Izljev DN/OD (mm)	Taložnica (l)	Max izdvojenog ulja (l)	Ukupno (l)	Masa (kg)	Art.br.
NS 6	60	300	1200	445	2000	4300	722650
NS 8	80	300	1200	445	2000	4300	722651
NS 8	80	300	1600	445	2370	3800	722657
NS 10	100	400	1000	600	2070	4250	722605
NS 10	100	400	2000	600	3100	4250	722672
NS 15	150	400	1500	1050	3230	5900	722661
NS 15	150	400	3000	1050	4750	6500	722653
NS 20	200	400	2000	1350	4650	6500	722656
NS 20	200	400	4000	1350	6620	7600	722658
NS 30	300	500	3000	1200	5610	7050	722665

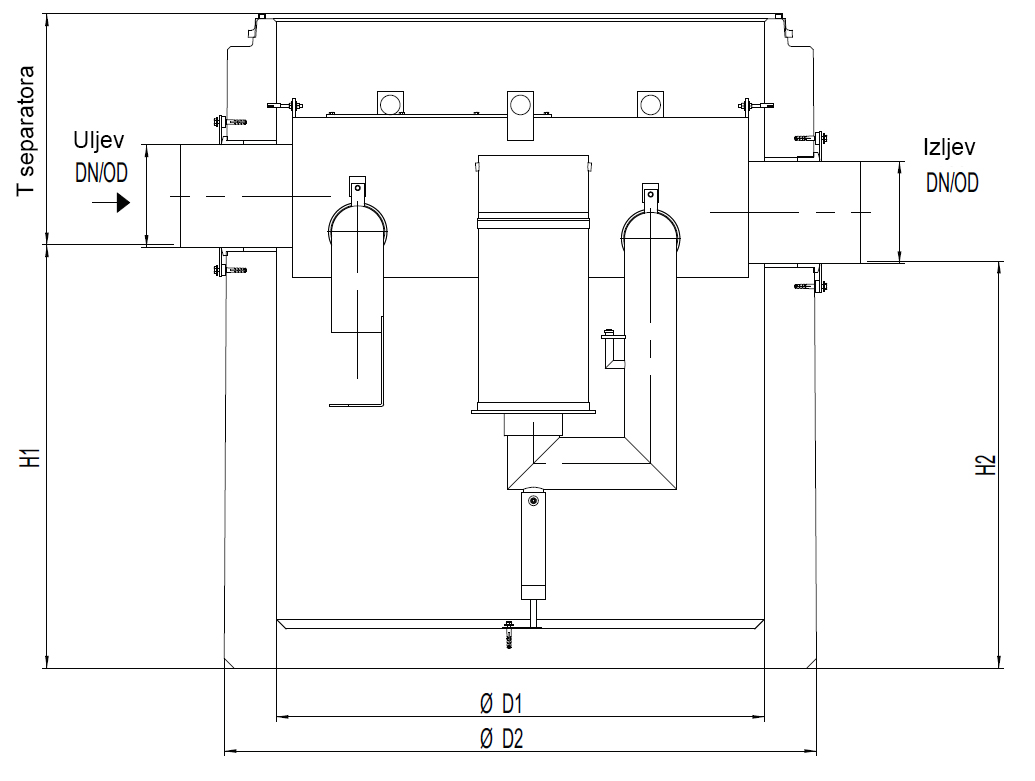

TIJELO SEPARATORA

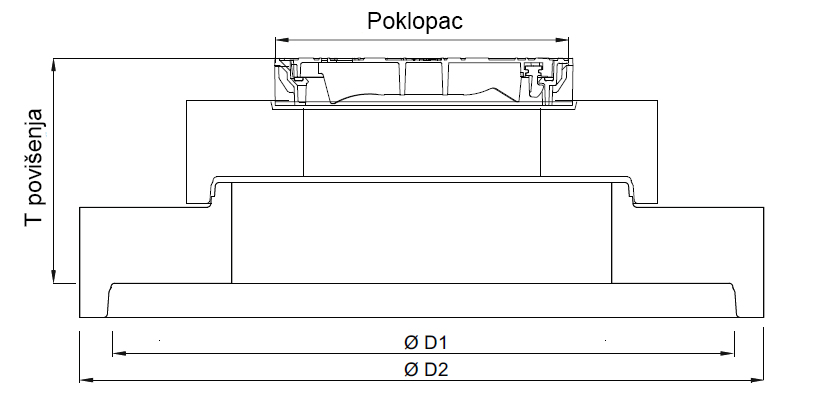

STANDARD POKROVNA PLOČA

Art.br.	H1 [mm]	H2 [mm]	D1 [mm]	D2 [mm]	T_tank[mm]	Art.br.		T_max[mm]
Art.br.	H1 [mm]	H2 [mm]	D1 [mm]	D2 [mm]	T_tank[mm]	Pokrovna ploča 1	Pokrovna ploča 2	T_max[mm]
722650	1300	1250	1500	1820	710	728015	728059	4500
722651	1300	1250	1500	1820	710	728015	728059	4500
722657	1545	1495	1500	1740	540	728015	728059	4745
722605	1310	1260	1500	1820	700	728015	728059	4510
722672	1750	1700	1500	1740	635	728015	728059	4950
722661	1075	1025	2200	2450	850	728087	728064	4075
722653	1475	1425	2200	2450	715	728087	728064	4675
722656	1445	1395	2200	2450	745	728087	728064	4645
722658	1965	1915	2200	2450	750	728087	728064	5165
722665	1690	1590	2200	2450	765	728032	-	4890

Svaki model ACO Oleopator separatora (svaka nominalna veličina) laboratorijski je ispitivana pri nezavisnom ispitnom tijelu - LGA institutu (Landesgewerbeanstalt Bayern) iz Nürnberga. Prilikom ispitivanja separatora provjeravaju se, ne samo učinkovitost pročiščavanja, nego i sve ostale bitne tehničke karakteristike propisane normom (volumeni, korišteni materijali i sl.) - HRN EN 858-1:2002, točka 9.1. ACO je samo jedan od nekoliko Europskih proizvođača koji ima sve separatore do NS 100 hidraulički ispitiane (obzirom da ne postoji uređaj za ispitivanje separatora lakih tekućina protoka većeg od 100 l/s ACO Oleopator separatori veći od NS 100 (100 l/s) nisu hidraulički ispitani).

ACO separatori su ne samo svi hidraulički ispitiani već su i konstruirani na temelju rezultata hidrauličkih ispitivanja, kako bi se njihova konstrukcija i veličina uskladili sa zahtjevima norme s jedne strane, ali i optimizirali s druge strane. Na ovaj način smo dobili separatore koji za danu nominalnu veličinu (protok) imaju ukupni volumen među najmanjima na tržištu i koji od nekih konkurenata za istu nominalnu veličinu mogu imati i do 50% manji ukupni volumen (a time i toliko manje troškove zbrinjavanja / pražnjenja).

Oleopator separatori su koalescentni separatori lakih tekućina (nafte i naftnih derivata), što znači da za izdvajanje lakih tekućina iz otpadne vode separator koristi dvije fizikalne pojave: gravitaciju i efekt koalescencije.

Gravitacijska separacija funkcionira tako da lake tekućine koje su lakše od vode isplivaju na površinu separatora, a talog i zauljeni mulj koji su teži od vode padaju na dno (u integriranu taložnicu). Međutim, gravitacija ne djeluje na izrazito sitne čestice lakih tekućina stoga se za postizanje propisane učinkovitosti pročišćavanja u Oleopator separatorima koristi i efekt koalescencije. Naftni derivati imaju visok afinitet prema polipropilenu – lako se hvataju na polipropilenski materijal – pa je od polipropilenskog filca ili spužve napravljen koalescentni element na koji se primaju i zadržavaju sitne čestice naftnih derivata čime se postiže tražena učinkovitost pročišćavanja (lakih tekućina u izlaznoj vodi ≤ 5mg/l).

Velike čestice ulja odvajaju se gravitacijski, dok se sitne čestice nošene strujom otpadnih voda hvataju na koalescentni materijal.

Nakupljanjem čestica ulja formira se uljni film na površini koalescentnog materijala.

Kada uljni film dovoljno naraste, sila uzgona koja djeluje na nakupljeno ulje postaje veća od adhezivne sile koalescentnog materijala zbog čega se ulje odvaja i odlazi prema površini.

Prilikom rada, separator lakih tekućina izdvaja lake tekućine iz otpadne vode i skladišti ih na površini vode unutar separatora. Prostor za skladištenje separirane nafte je ograničen i najčešće ima debljinu od 15 do 30 cm. Ako se separator lakih tekućina koristi i za sprečavanje izlijevanja nafte (havarija), tada je neophodno da je opremljen uređajem za sprečavanje otjecanja separiranih lakih tekućina iz separatora tj. sigurnosnim plovkom (HRN EN 858-1:2002, točka 6.5.3).

Kako bi separator mogao normalno funkcinirati odnosno kako mulj iz otpadne vode prebrzo ne „začepi“ koalescentni element, separatori moraju imati taložnicu. Taložnica može biti zasebni dio smješten uzvodno prije samog separatora ili može biti dio konstrukcije separatora, a njena veličina se odabire u skladu s karakteristikama slivne površine na kojoj nastaje otpadna voda.

Važna napomena: učinkovitost taloženja nije propisana normom i separatori lakih tekućina ne služe za uklanjanje suspendiranih tvari, taloga ili sličnih onečišćenja iz otpadne vode (već samo za uklanjanje „Ukupnih ugljikovodika“).

ACO Oleopator separatori proizvode se s različitim veličinama integriranih taložnica, ali i bez taložnice kada se s njima kombiniraju zasebne taložnice.

ACO Oleopatori (do NS 50) koriste „vertikalnu separatorsku konstrukciju“ – kada je taložnica integrirana sa separatorom ona je smještena ispod separacijske komore, a između njih ne postoji fizička pregrada. Ovakva konstrukcija ima nekoliko prednosti:

veći jedinstveni volumen u kojem se čestice otpadne vode kreću smanjuje brzinu strujanja kroz separator što povećava učinkovitost pročišćavanja (dok se ne napuni muljem, volumen taložnice koristi se za separaciju lakih tekućina)
bolja preglednost tijekom pranja i čišćenja separatora (cijeli prostor i zidovi taložnice su lako vidljivi s poklopca)
kompaktnije ukupne dimenzije separatora (manji tlocrt)

Kontrola i održavanje - pristup u skladu s HRN EN 476

Da bi se osigurala normalna preglednost u separatoru (kako bi s poklopca vizualno mogla pregledati unutrašnjost separatora) te da bi separator bilo moguće učinkovito očistiti, pristupno okno separatora treba biti adekvatne veličine koja ovisi o dubini instalacije. Odnosno, ukoliko je pristupno okno duboko 2 metra, a svijetli otvor 60x60 cm, kroz njega se ne vidi što se događa u separatoru te mlaz vode kojim se čisti unutrašnjost separatora ne može dosegnuti stijenke separatora niti se u slučaju potrebe djelatnik održavanja može spustiti u separator.

Pojednostavljeno tumačenje HRN EN 476, točka 6.1. kaže:

pristupno okno svijetlog promjera d ≥ 60 cm smije biti duboko najviše 45 cm;
pristupno okno svijetlog promjera d ≥ 80 cm smije biti duboko najviše 300 cm;
za sve veće dubine okno treba biti d ≥ 100 cm.

Upute za održavanje ACO Oleopator

pdf

Oleopator-C-BYPASS-FST NS6-60 ST1200	dwg
Oleopator-C-BYPASS-FST NS8-80 ST1200	dwg
Oleopator-C-BYPASS-FST NS10-100 ST1000	dwg
Oleopator-C-BYPASS-FST NS15-150 ST1500	dwg
Oleopator-C-BYPASS-FST NS20-200 ST2000	dwg
Oleopator-C-BYPASS-FST NS30-300 ST3000	dwg

ACO Oleopator-Bypass-C FST

xlsx

Upute za ugradnju ACO betonskog separatora

pdf
