monodrain - monolitna odvodnja - kanali za odvodnju

Prednosti proizvoda:

jednodijelna lijevana konstrukcija za trajnost i sigurnost
izrađen od polimerbetona otpornog na koroziju, smrzavanje i soli
Heelguard™ upojni otvori od 8 mm i 10 mm sigurni za kretanje pješaka
površinski presjek kanala dizajniran za bolji prihvat vode
bočne stjenke kanala oblikovane za veću stabilnost u betonskoj oblozi
utor za brtvljenje kanala trajno elastičnim kitom
dostupan u svijetlom otvoru kanala širine 100 mm i 150 mm
dostupan u tri boje: crna, siva i natur
jednostavan za održavanje
za razrede opterećenja do D400

ACO MonoDrain je jednodijelni odvodni sustav kanala koji pruža višestruke prednosti: sigurnost i održivost, ekonomičnu i učinkovitu ugradnju te estetske mogućnosti primjene.

Sve veličine MonoDrain kanala dostupne su u crnoj, sivoj i natur boji, a HeelGuard™ dizajn upojnih otvora od 8 mm (za kanale veličine 100 mm) ili 10 mm (za kanale veličine 150 mm), posebno su prikladni za pješačka područja.

Karakteristike materijala osiguravaju trajnost i postojan izgled ACO MonoDrain kanala koji svojom robusnom jednodijelnom konstrukcijom čini cijeli sustav sigurnim od vandalizma.

parkirališta
pješačke zone
javne površine
željeznički peroni
sportski tereni
hoteli, marine i kampovi

ACO MonoDrain^® kanali izrađeni su od recikliranog materijala Vienite^® - ACO-ovog održivog materijala visoke čvrstoće.

Vienite^® kombinira mehaničke i performanse betona od sintetičke smole s visokim udjelom recikliranih punila
Vienite^® je održivi materijal koji sadrži više od 20% težinskog udjela otpadnog materijala koji je prethodno bio namijenjen odlagalištima u Ujedinjenom Kraljevstvu
Vienite^® se može reciklirati, tj. može se prikupljati, prerađivati i vraćati za ponovnu upotrebu kao sirovina

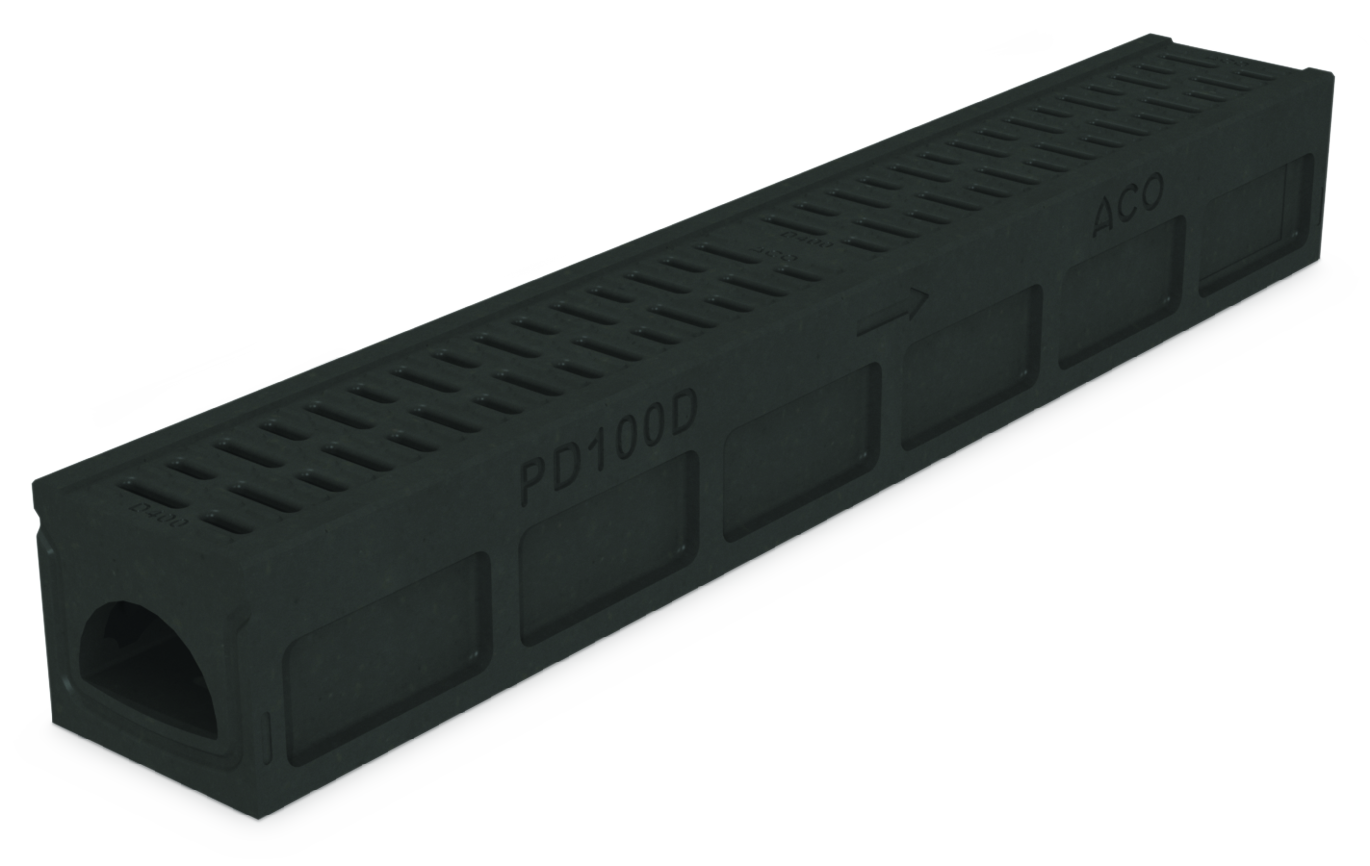

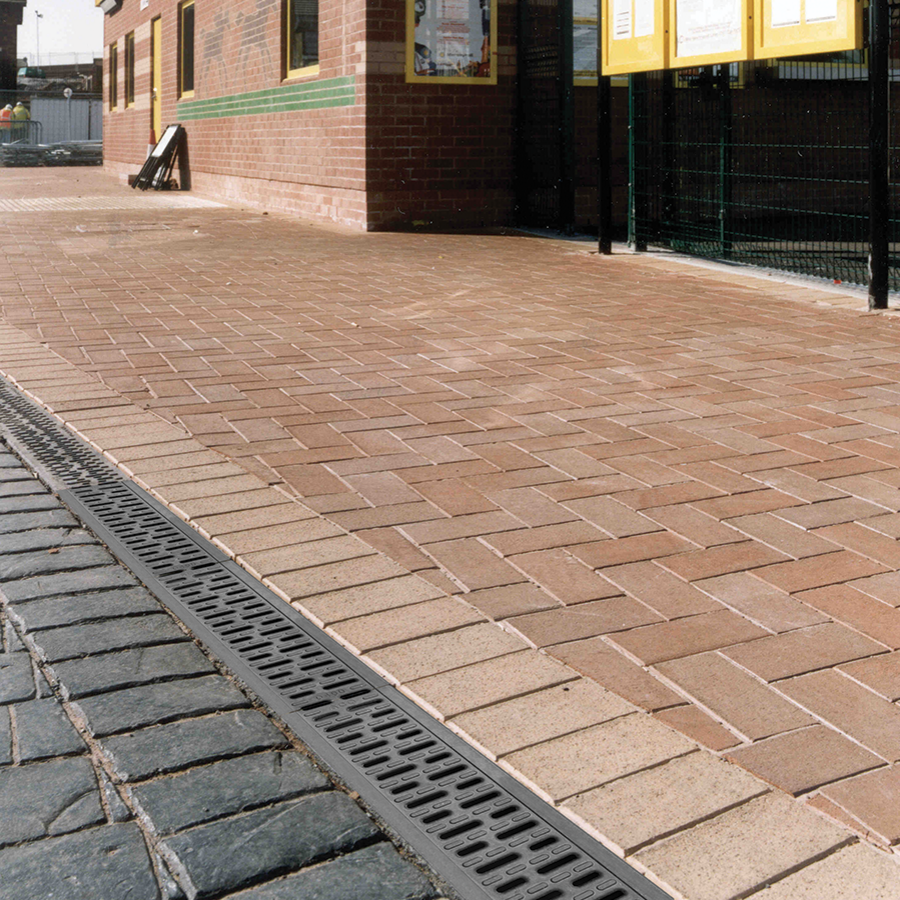

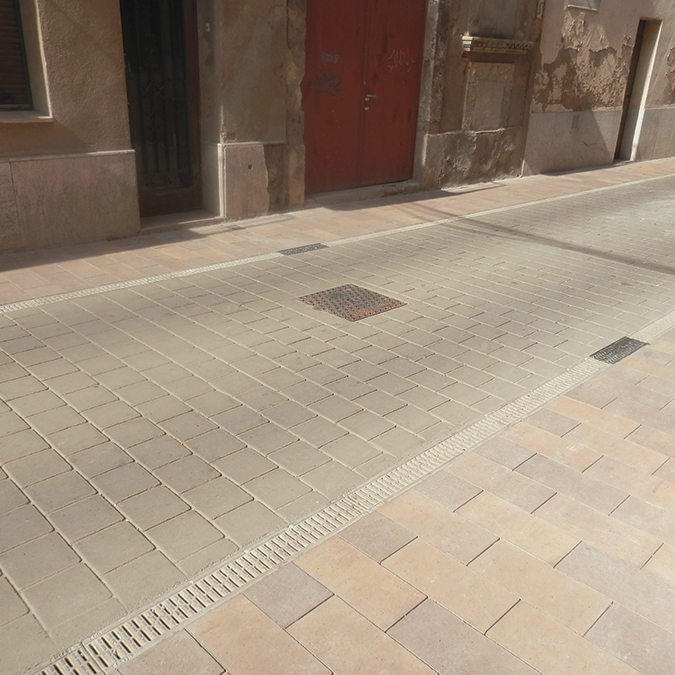

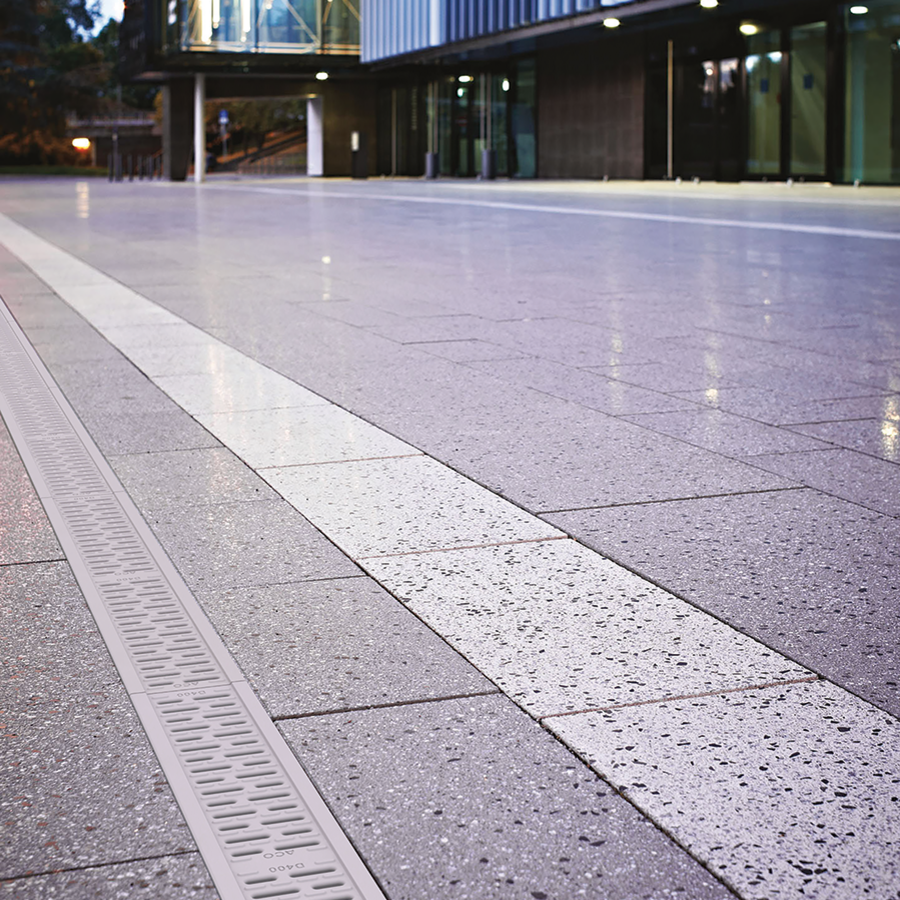

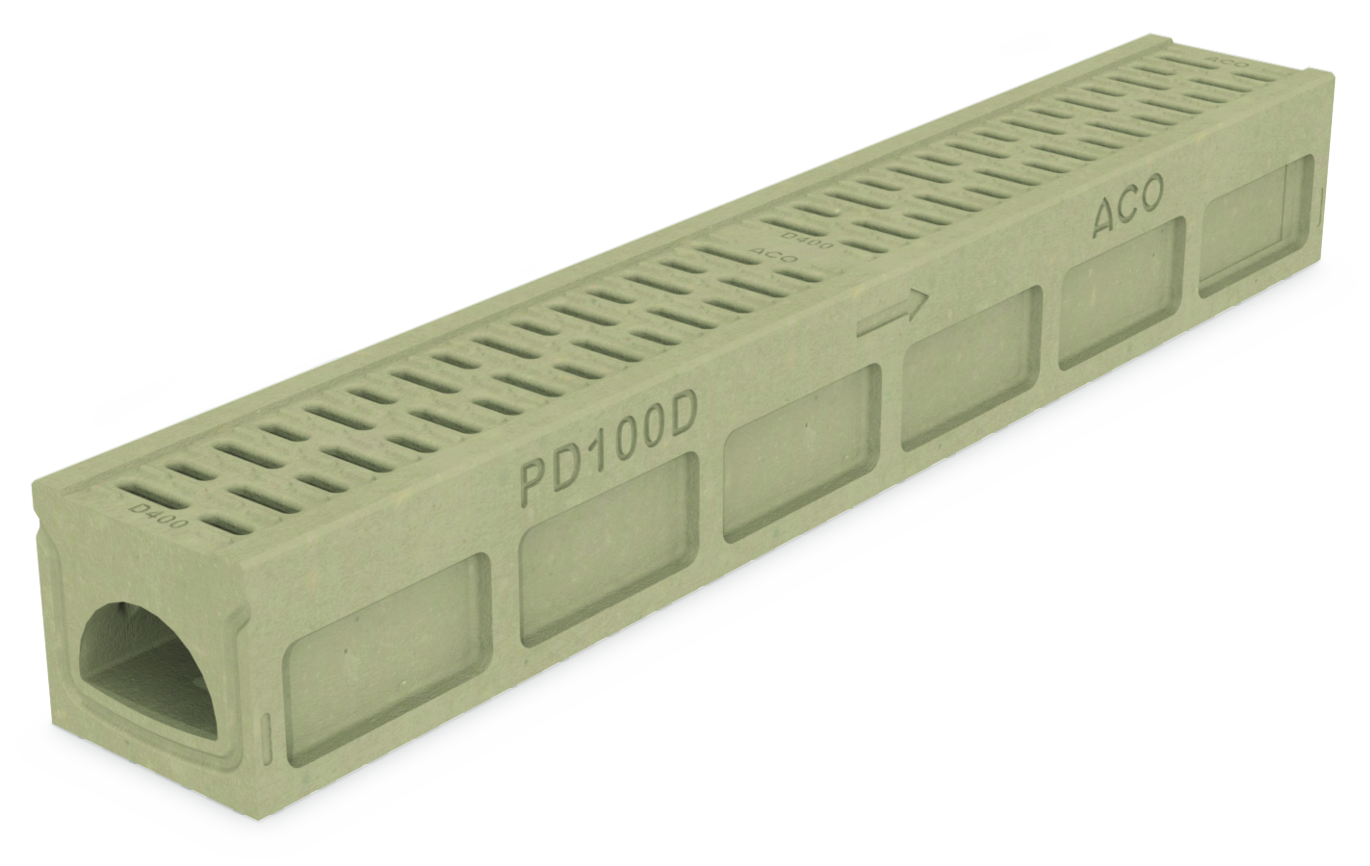

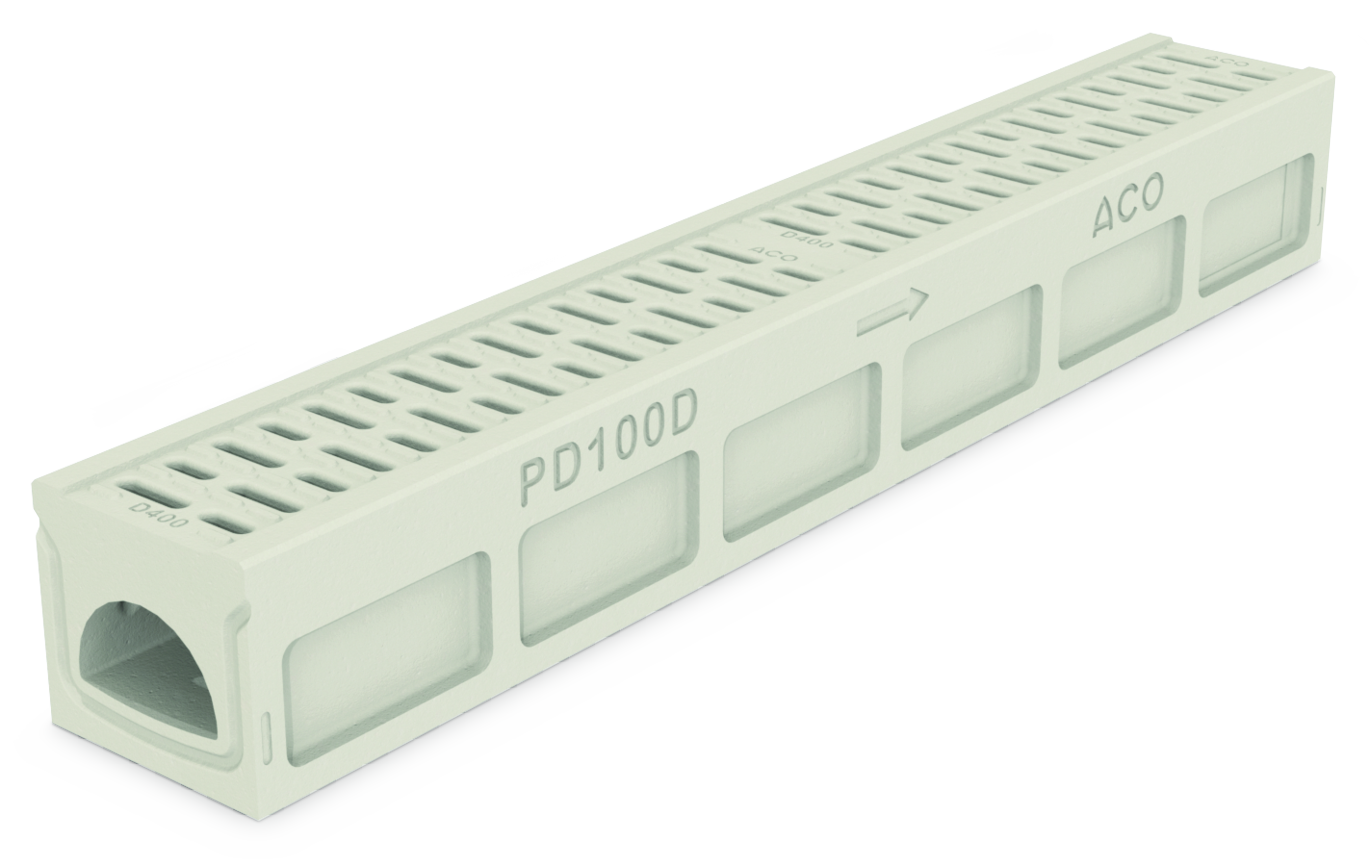

Kako bi se projektantima i krajobraznim arhitektima pružila prilika za usklađivanje ili kontrast s okolnim površinama, sustav kanala MonoDrain dostupan je u tri boje: crnoj, sivoj i natural.

Svijetla širina	Crna	Siva	Natur	Građevinska visina (mm)
100 plitka izvedba	√	√	√	135
100	√	√	√	185, 225, 265, 305
150	√	√	√	235, 275, 315

Lakoća održavanja

ACO MonoDrain kanali dizajnirani su tako da osiguravaju pristupačnost i održavanje na isti način kao i sustavi s rešetkom (pogledajte priloženi video).
Revizijski elementi za pristup kanalu koriste poklopac od kompozitne plastike sa jednostavnim mehanizmom za zaključavanje kako bi se osigurao pristup kanalu za ispiranje.

I12 -MonoBlock 0123 Access - Cut Away With Pipe

ACO MonoDrain brošura - engl.

pdf

MonoDrain PD100D - plitki kanal	dwg
MonoDrain PD100D - plitki revizijski element	dwg
MonoDrain PD100D - kanal tip 0.0	dwg
MonoDrain PD100D - kanal tip 10.0	dwg
MonoDrain PD100D - kanal tip 20.0	dwg
MonoDrain PD100D - kanal tip 30.0	dwg
MonoDrain PD100D - revizijski element tip 0.0	dwg
MonoDrain PD100D - revizijski element tip 10.0	dwg
MonoDrain PD100D - revizijski element tip 20.0	dwg
MonoDrain PD100D - revizijski element tip 30.0	dwg
MonoDrain PD100D - sabirni element	dwg
MonoDrain PD150D - kanal tip 0.0	dwg
MonoDrain PD150D - kanal tip 10.0	dwg
MonoDrain PD150D - kanal tip 20.0	dwg
MonoDrain PD150D - revizijski element tip 0.0	dwg
MonoDrain PD150D - revizijski element tip 10.0	dwg
MonoDrain PD150D - revizijski element tip 20.0	dwg
MonoDrain PD150D - sabirni element	dwg

ACO MonoDrain PD100D - ANTRACIT	xlsx
ACO MonoDrain PD100D - SIVA	xlsx
ACO MonoDrain PD100D - NATUR	xlsx
ACO MonoDrain PD150D - ANTRACIT	xlsx
ACO MonoDrain PD150D - SIVA	xlsx
ACO MonoDrain PD150D - NATUR	xlsx

ACO MonoDrain^® kanali izrađeni su od recikliranog materijala Vienite^® - ACO-ovog održivog materijala visoke čvrstoće.

Vienite^® kombinira mehaničke i performanse betona od sintetičke smole s visokim udjelom recikliranih punila
Vienite^® je održivi materijal koji sadrži više od 20% težinskog udjela otpadnog materijala koji je prethodno bio namijenjen odlagalištima u Ujedinjenom Kraljevstvu
Vienite^® se može reciklirati, tj. može se prikupljati, prerađivati i vraćati za ponovnu upotrebu kao sirovina

Kako bi se projektantima i krajobraznim arhitektima pružila prilika za usklađivanje ili kontrast s okolnim površinama, sustav kanala MonoDrain dostupan je u tri boje: crnoj, sivoj i natural.

Svijetla širina	Crna	Siva	Natur	Građevinska visina (mm)
100 plitka izvedba	√	√	√	135
100	√	√	√	185, 225, 265, 305
150	√	√	√	235, 275, 315
