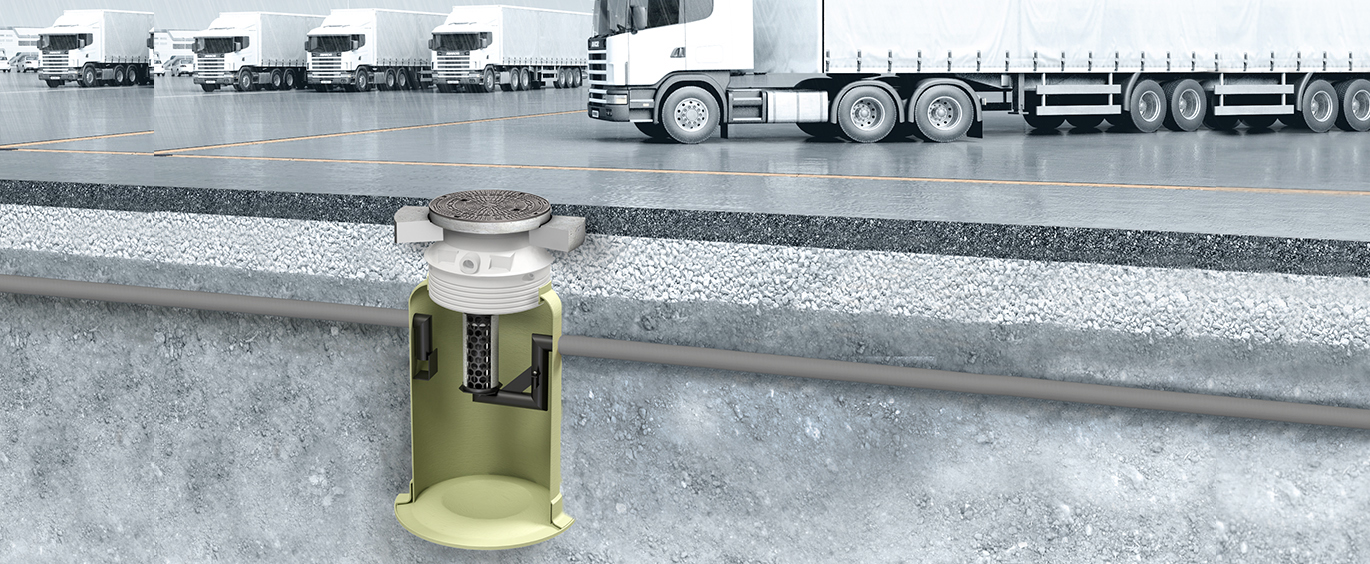

Oleopator-G

Separatori lakih tekućina bez mimotoka najčešće se koriste tamo gdje postoji rizik od havarije kod koje može doći do izljevanja većih količina naftnih derivata (benzinske postaje, trafo stanice i sl.) ili tamo gdje se očekuju veće koncentracije lakih tekućina u otpadnim vodama (autopraonice, auto servisi, auto otpadi i sl.).

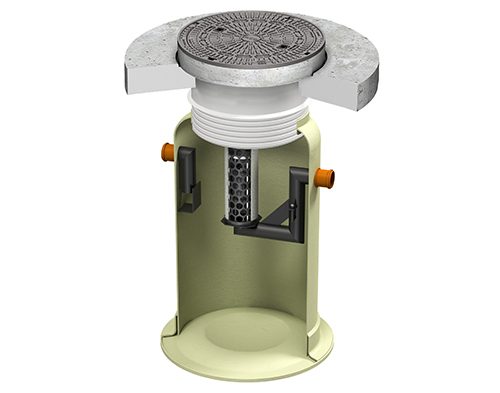

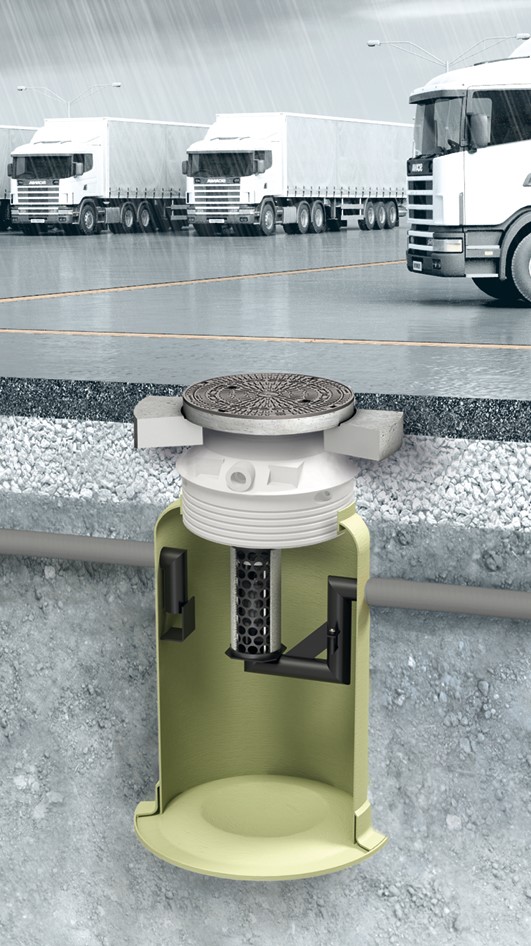

ACO Oleopator G separatori lakih tekićina iz poliestera (GRP) spajaju laboratorijski ispitanu i u praksi dokazanu „Oleopator“ separatorsku tehnologiju s prednostima koje nudi GRP materijal, što za krajnji rezultat daje lagan, dugovječan, učinkovit i pouzdan separator koji je konstruiran, ispitan i proizveden u skladu s HRN EN 858-1.

optimiziran trošak čišćenja i pražnjenja
kemijska otpornost
trajnost
pristup sukladno HRN EN 476
jednostavno održavanje
brza ugradnja
mala masa

za pročišćavanje velikih protoka (do 300 l/s)
benzinske postaje
autopraonice
autoservisi
autootpadi i sl.

Zadovoljstvo nam je pomoći vam u dizajniranju i projektiranju sustava odvodnje!

______________

Edo Turković

eturkovic@aco.hr

mob: 098 661 885

Br. artikla	NS	Volumen			Uljev / izljev	Masa	Promjer i količina poklopaca	Gurtni za sidrenje
		Taložnice	Ulja	Ukupno	OD	Masa	Promjer i količina poklopaca	Gurtni za sidrenje
		[l]	[l]	[l]	[mm]	[kg]	[mm]	[kom]
12601.01	3	300	163	604	110	105	1 x 600	-
12602.01	3	600	163	903	110	120	1 x 600	-
12603.01	3	900	232	1297	110	172	1 x 600	-
12611.01	6	600	160	887	160	169	1 x 600	-
12612.01	6	1200	232	1602	160	182	1 x 600	-
12613.01	6	1800	576	2413	160	390	1 x 600	-
12621.01	10	1000	273	1534	160	197	1 x 600	-
12622.01	10	2000	576	2784	160	254	1 x 600	-
12626.01	10	3000	1020	3746	160	270	1 x 600	-
12631.01	15	1500	464	2360	200	390	1 x 600	-
12632.01	15	3000	944	3914	200	525	1 x 600	-
12645.01	20	2000	1163	3243	200	505	1 x 600	-
12642.01	20	4000	1163	5857	200	480	1 x 600	-
12643.01	20	6000	1163	7909	200	555	1 x 600	-
12651.01	30	3000	1513	5705	250	470	1 x 600	-
12652.01	30	6000	1613	8555	250	613	1 x 600	-
12661.01	40	4000	1350	7225	315	560	1 x 800	-
12671.01	50	5000	1350	8213	315	630	1 x 800	-

OLEOPATOR G-H FST

Br. artikla	NS	Volumen			Uljev / izljev	Masa	Promjer i količina poklopca	Gurtni za sidrenje
		Taložnice	Ulja	Ukupno	OD	Masa	Promjer i količina poklopca	Gurtni za sidrenje
		[l]	[l]	[l]	[mm]	[kg]	[mm]	[kom]
12848.01	40	4000	4750	9152	315	640	1 x 800	4
12849.01	50	5000	4750	9780	315	690	1 x 800	4
12856.01	65	6500	5500	18812	315	1450	2 x 600, 1 x 800	6
12857.01	80	8000	5500	20294	400	1630	2 x 600, 1 x 800	6
12858.01	100	10000	5500	22817	400	1730	2 x 600, 1 x 800	7
12895.01	150	15000	5137	34158	400	2350	3 x 600	8
12896.01	200	20000	7118	47149	500	3200	4 x 600	11
12897.01	250	25000	8433	61106	500	3300	5 x 600	12
12898.01	300	-	13545	46482	500	3400	6 x 600	12
12899.01	-	30000	-	30000	500	2000	1 x 600	7

OLEOPATOR G NST

Br. artikla	NS	Volumen			Uljev / izljev	Masa	Promjer i količina poklopca	Gurtni za sidrenje
		Taložnice	Ulja	Ukupno	OD	Masa	Promjer i količina poklopca	Gurtni za sidrenje
		[l]	[l]	[l]	[mm]	[kg]	[mm]	[kom]
12600.01	3	0	163	479	110	100	600	-
12610.01	6	0	160	471	160	105	600	-
12620.01	10	0	273	583	160	110	600	-
12630.01	15	0	464	1495	200	290	600	-
12641.01	20	0	1163	1410	200	320	600	-
12650.01	30	0	1513	1260	250	310	600	-
12660.01	40	0	1350	4223	315	440	800	-
12670.01	50	0	1350	4223	315	410	800	-

OLEOPATOR G FST

Br. artikla	NS	ST						Dubina uljevne cijevi [cm]
			H	H1	ØD1	ØD2	T tank	A 15		B 125		D 400
			[cm]	[cm]	[cm]	[cm]	[cm]	T_min	T_max	T_min	T_max	T_min	T_max
12601.01	3	300	120	80	100	124	40	92	209	95	212	95	213
12602.01	3	600	158	118	100	124	40	92	209	95	212	95	213
12603.01	3	900	166	120	120	140	46	98	215	101	218	101	219
12611.01	6	600	162	116	100	124	46	98	215	101	218	101	219
12612.01	6	1200	204	147	120	140	57	109	226	112	229	112	230
12613.01	6	1800	204	141	150	172	63	115	232	118	235	118	236
12621.01	10	1000	200	141	120	140	59	111	228	114	231	114	232
12622.01	10	2000	218	162	150	172	56	108	225	111	228	111	229
12626.01	10	3000	233	164	180	204	69	121	238	124	241	124	242
12631.01	15	1500	204	138	150	172	66	118	235	121	238	121	239
12632.01	15	3000	286	226	150	172	60	112	229	115	232	115	233
12645.01	20	2000	254	188	150	172	66	118	235	121	238	121	239
12642.01	20	4000	244	166	220	244	78	130	247	133	250	133	251
12643.01	20	6000	289	220	220	244	69	121	238	124	241	124	242
12651.01	30	3000	235	162	220	244	73	125	242	128	245	128	246
12652.01	30	6000	309	237	220	244	72	124	241	127	244	127	245
12661.01	40	4000	285	202	220	244	83	135	252	138	255	133	248
12671.01	50	5000	324	228	220	244	96	148	265	151	268	146	261

OLEOPATOR G-H FST

Br. artikla	NS	ST	H	H1	L	ØD2	T tank	A 15		B 125		D 400
Br. artikla	NS	ST	[cm]	[cm]	[cm]	[cm]	[cm]	T_min	T_max	T_min	T_max	T_min	T_max
12848.01	40	4000	256	194	252	240	62	114	231	117	234	117	235
12859.01	50	5000	256	194	292	240	62	114	231	117	234	117	235
12856.01	65	6500	256	174	575	240	81	133	250	136	253	136	254
12857.01	80	8000	256	174	623	240	81	133	250	136	253	136	254
12858.01	100	10000	256	174	703	240	81	133	250	136	253	136	254
12895.01	150	15000	250	193	940	240	57	109	226	112	229	112	230
12896.01	200	20000	250	183	1282	240	67	119	236	122	239	122	240
12897.01	250	25000	269	202	1360	260	68	120	237	123	240	123	241
12898.01	300	-	250	181	1318	240	69	121	238	124	241	124	242
12899.01	-	30000	250	183	885	240	67	119	236	122	239	122	240

OLEOPATOR G NST

Br. artikla	NS	ST	H	H1	L	ØD2	T tank	A 15		B 125		D 400
Br. artikla	NS	ST	[cm]	[cm]	[cm]	[cm]	[cm]	T_min	T_max	T_min	T_max	T_min	T_max
12600.01	3	0	104	0	100	124	40	92	209	95	212	95	213
12610.01	6	0	109	0	100	124	46	98	215	101	218	101	219
12620.01	10	0	125	0	100	124	44	96	213	99	216	99	217
12630.01	15	0	155	0	150	172	66	118	235	121	238	121	239
12641.01	20	0	169	0	150	172	66	118	235	121	238	121	239
12650.01	30	0	160	0	150	172	66	118	235	121	238	121	239
12660.01	40	0	220	0	220	244	97	149	266	152	269	147	262
12670.01	50	0	200	0	220	244	77	129	246	132	249	127	242

Svaki model ACO Oleopator separatora (svaka nominalna veličina) laboratorijski je ispitivana pri nezavisnom ispitnom tijelu - LGA institutu (Landesgewerbeanstalt Bayern) iz Nürnberga. Prilikom ispitivanja separatora provjeravaju se, ne samo učinkovitost pročiščavanja, nego i sve ostale bitne tehničke karakteristike propisane normom (volumeni, korišteni materijali i sl.) - HRN EN 858-1:2002, točka 9.1. ACO je samo jedan od nekoliko Europskih proizvođača koji ima sve separatore do NS 100 hidraulički ispitiane (obzirom da ne postoji uređaj za ispitivanje separatora lakih tekućina protoka većeg od 100 l/s ACO Oleopator separatori veći od NS 100 (100 l/s) nisu hidraulički ispitani).

ACO separatori su ne samo svi hidraulički ispitiani već su i konstruirani na temelju rezultata hidrauličkih ispitivanja, kako bi se njihova konstrukcija i veličina uskladili sa zahtjevima norme s jedne strane, ali i optimizirali s druge strane. Na ovaj način smo dobili separatore koji za danu nominalnu veličinu (protok) imaju ukupni volumen među najmanjima na tržištu i koji od nekih konkurenata za istu nominalnu veličinu mogu imati i do 50% manji ukupni volumen (a time i toliko manje troškove zbrinjavanja / pražnjenja).

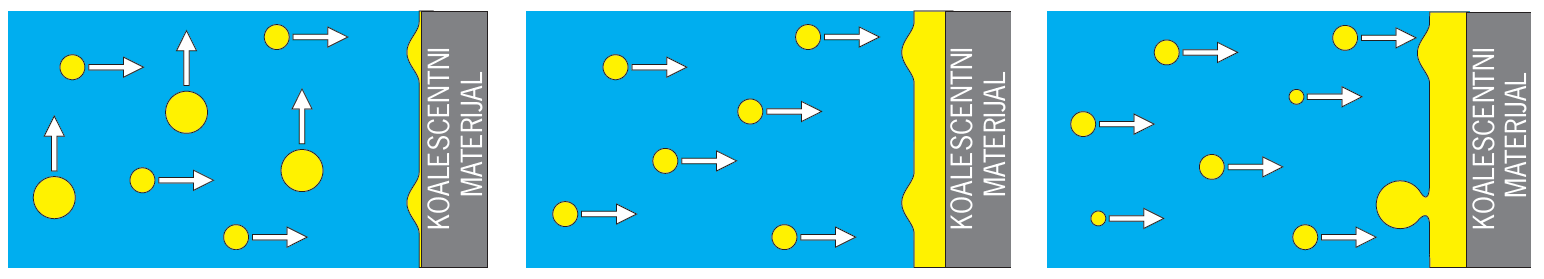

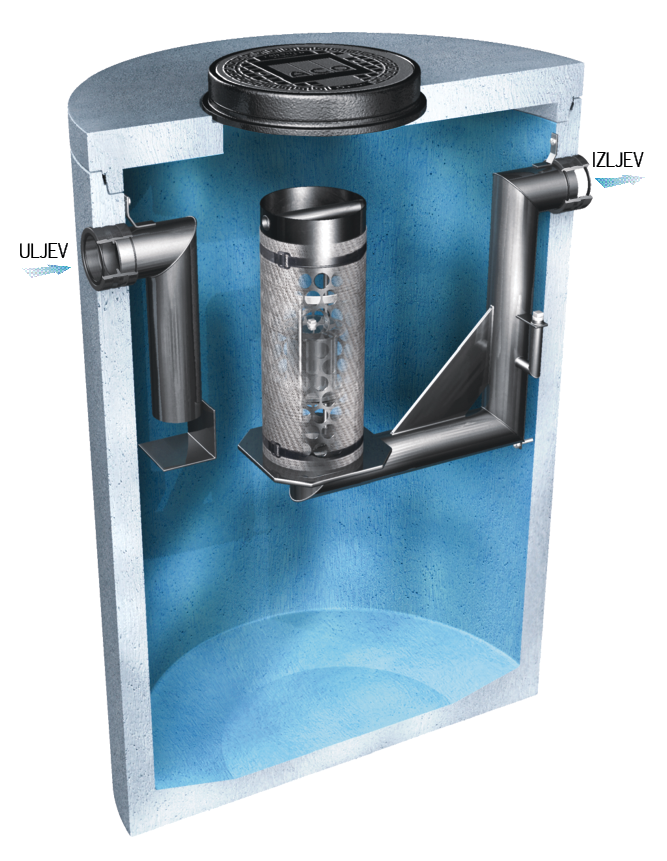

Oleopator separatori su koalescentni separatori lakih tekućina (nafte i naftnih derivata), što znači da za izdvajanje lakih tekućina iz otpadne vode separator koristi dvije fizikalne pojave: gravitaciju i efekt koalescencije.

Gravitacijska separacija funkcionira tako da lake tekućine koje su lakše od vode isplivaju na površinu separatora, a talog i zauljeni mulj koji su teži od vode padaju na dno (u integriranu taložnicu). Međutim, gravitacija ne djeluje na izrazito sitne čestice lakih tekućina stoga se za postizanje propisane učinkovitosti pročišćavanja u Oleopator separatorima koristi i efekt koalescencije. Naftni derivati imaju visok afinitet prema polipropilenu – lako se hvataju na polipropilenski materijal – pa je od polipropilenskog filca ili spužve napravljen koalescentni element na koji se primaju i zadržavaju sitne čestice naftnih derivata čime se postiže tražena učinkovitost pročišćavanja (lakih tekućina u izlaznoj vodi ≤ 5mg/l).

Velike čestice ulja odvajaju se gravitacijski, dok se sitne čestice nošene strujom otpadnih voda hvataju na koalescentni materijal.

Nakupljanjem čestica ulja formira se uljni film na površini koalescentnog materijala.

Kada uljni film dovoljno naraste, sila uzgona koja djeluje na nakupljeno ulje postaje veća od adhezivne sile koalescentnog materijala zbog čega se ulje odvaja i odlazi prema površini.

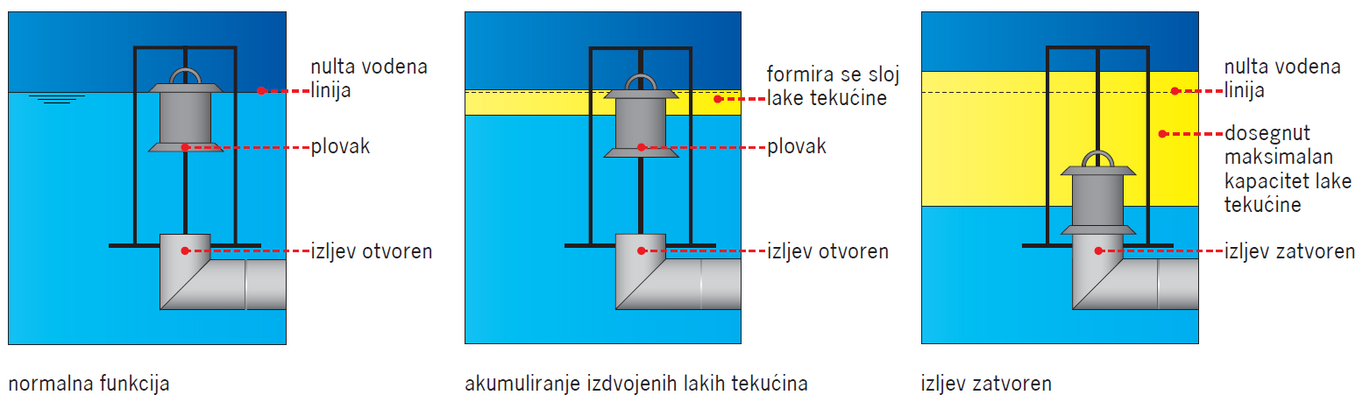

Prilikom rada, separator lakih tekućina izdvaja lake tekućine iz otpadne vode i skladišti ih na površini vode unutar separatora. Prostor za skladištenje separirane nafte je ograničen i najčešće ima debljinu od 15 do 30 cm. Ako se separator lakih tekućina koristi i za sprečavanje izlijevanja nafte (havarija), tada je neophodno da je opremljen uređajem za sprečavanje otjecanja separiranih lakih tekućina iz separatora tj. sigurnosnim plovkom (HRN EN 858-1:2002, točka 6.5.3).

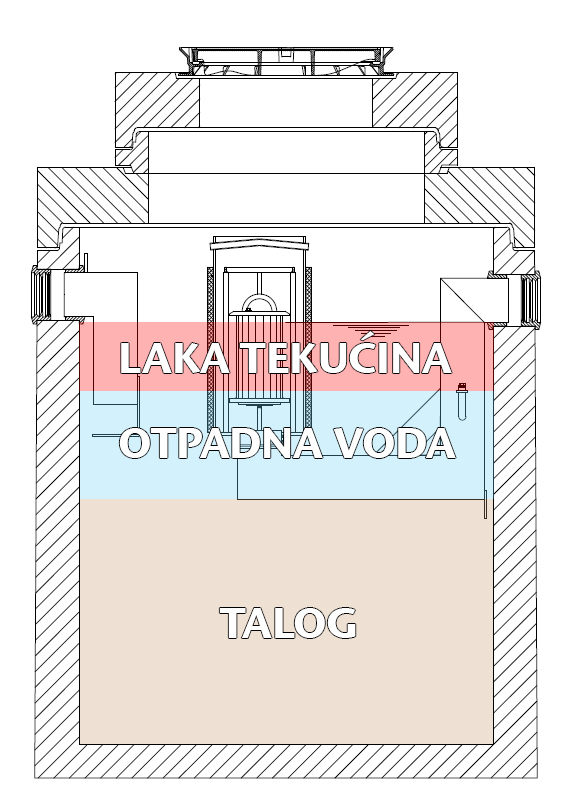

Kako bi separator mogao normalno funkcinirati odnosno kako mulj iz otpadne vode prebrzo ne „začepi“ koalescentni element, separatori moraju imati taložnicu. Taložnica može biti zasebni dio smješten uzvodno prije samog separatora ili može biti dio konstrukcije separatora, a njena veličina se odabire u skladu s karakteristikama slivne površine na kojoj nastaje otpadna voda.

Važna napomena: učinkovitost taloženja nije propisana normom i separatori lakih tekućina ne služe za uklanjanje suspendiranih tvari, taloga ili sličnih onečišćenja iz otpadne vode (već samo za uklanjanje „Ukupnih ugljikovodika“).

ACO Oleopator separatori proizvode se s različitim veličinama integriranih taložnica, ali i bez taložnice kada se s njima kombiniraju zasebne taložnice.

ACO Oleopatori (do NS 50) koriste „vertikalnu separatorsku konstrukciju“ – kada je taložnica integrirana sa separatorom ona je smještena ispod separacijske komore, a između njih ne postoji fizička pregrada. Ovakva konstrukcija ima nekoliko prednosti:

veći jedinstveni volumen u kojem se čestice otpadne vode kreću smanjuje brzinu strujanja kroz separator što povećava učinkovitost pročišćavanja (dok se ne napuni muljem, volumen taložnice koristi se za separaciju lakih tekućina)
bolja preglednost tijekom pranja i čišćenja separatora (cijeli prostor i zidovi taložnice su lako vidljivi s poklopca)
kompaktnije ukupne dimenzije separatora (manji tlocrt)

Separatori NS > 100

Obzirom da ne postoji uređaj za ispitivanje separatora lakih tekućina protoka većeg od 100 l/s za konstruiranje ACO Oleopator separatora veće nominalne veličine, morali smo pronaći drugu prikladnu metodu.

Koristeći bogatu bazu podataka rezultata ispitivanja separatora do NS 100, za konstruiranje većih separatora upotrebljeni su podaci ekstrapolirani iz rezultata ispitivanja do NS 100. Ekstrapolirano je:

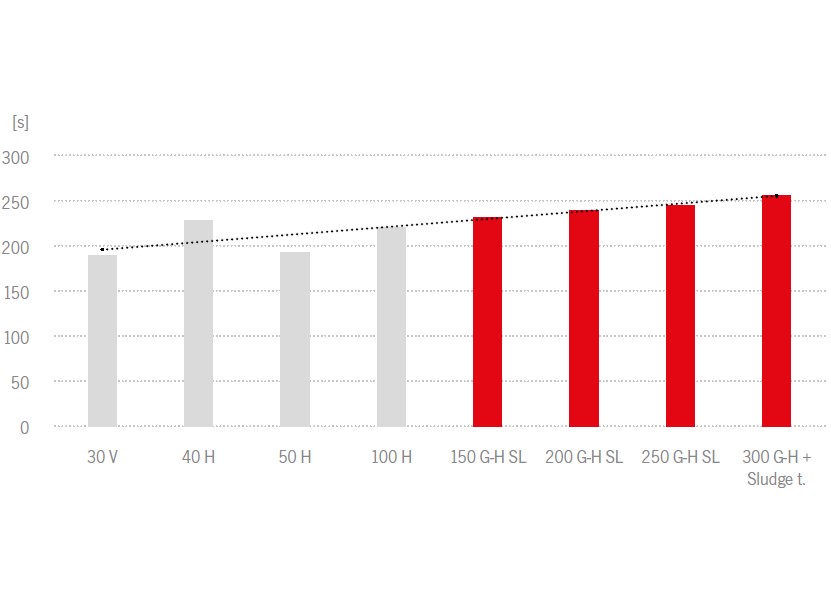

Vrijeme retencije kojim se mjeri prosječno vrijeme zadržavanja čestice tekućine u separatoru.

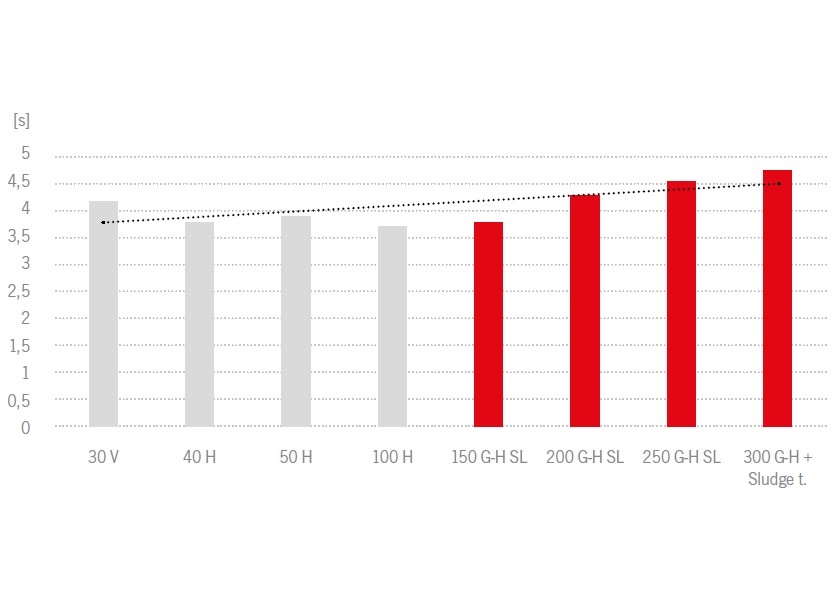

Vrijeme tečenja kroz koalescentni element koje nam kazuje koliko vremena čestica tekućine provede u kontaktu s koalescentnom jedinicom.

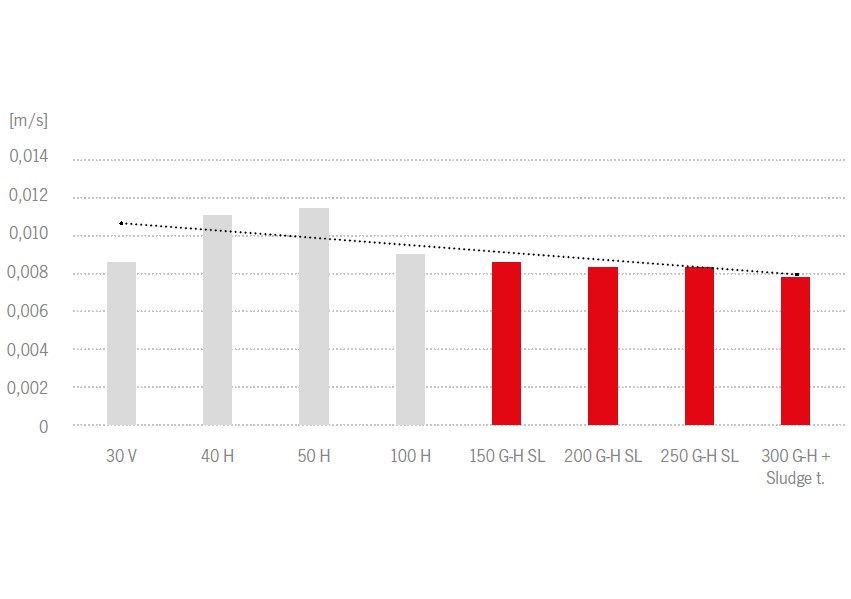

Površinska brzina strujanja - brzina kojom se čestice tekućine kreću od uljeva prema izljevu.

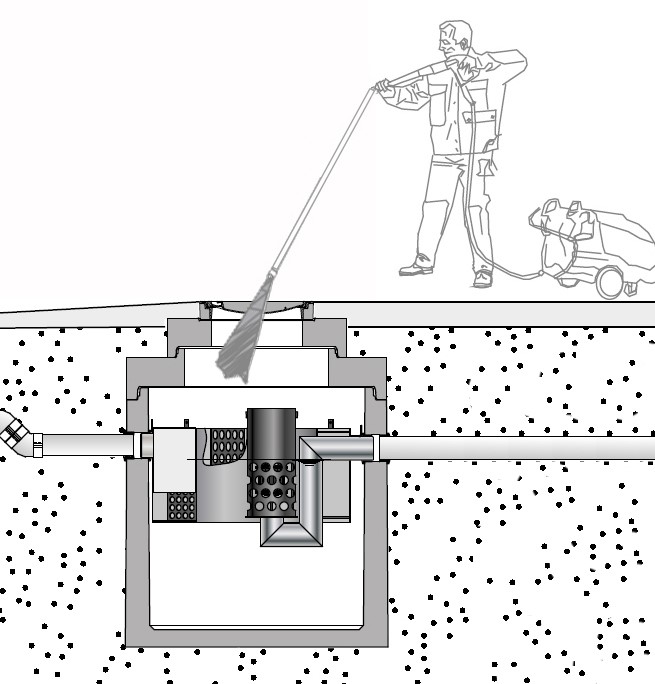

Kontrola i održavanje - pristup u skladu s HRN EN 476

Da bi se osigurala normalna preglednost u separatoru (kako bi s poklopca vizualno mogla pregledati unutrašnjost separatora) te da bi separator bilo moguće učinkovito očistiti, pristupno okno separatora treba biti adekvatne veličine koja ovisi o dubini instalacije. Odnosno, ukoliko je pristupno okno duboko 2 metra, a svijetli otvor 60x60 cm, kroz njega se ne vidi što se događa u separatoru te mlaz vode kojim se čisti unutrašnjost separatora ne može dosegnuti stijenke separatora niti se u slučaju potrebe djelatnik održavanja može spustiti u separator.

Pojednostavljeno tumačenje HRN EN 476, točka 6.1. kaže:

pristupno okno svijetlog promjera d ≥ 60 cm smije biti duboko najviše 45 cm;
pristupno okno svijetlog promjera d ≥ 80 cm smije biti duboko najviše 300 cm;
za sve veće dubine okno treba biti d ≥ 100 cm.

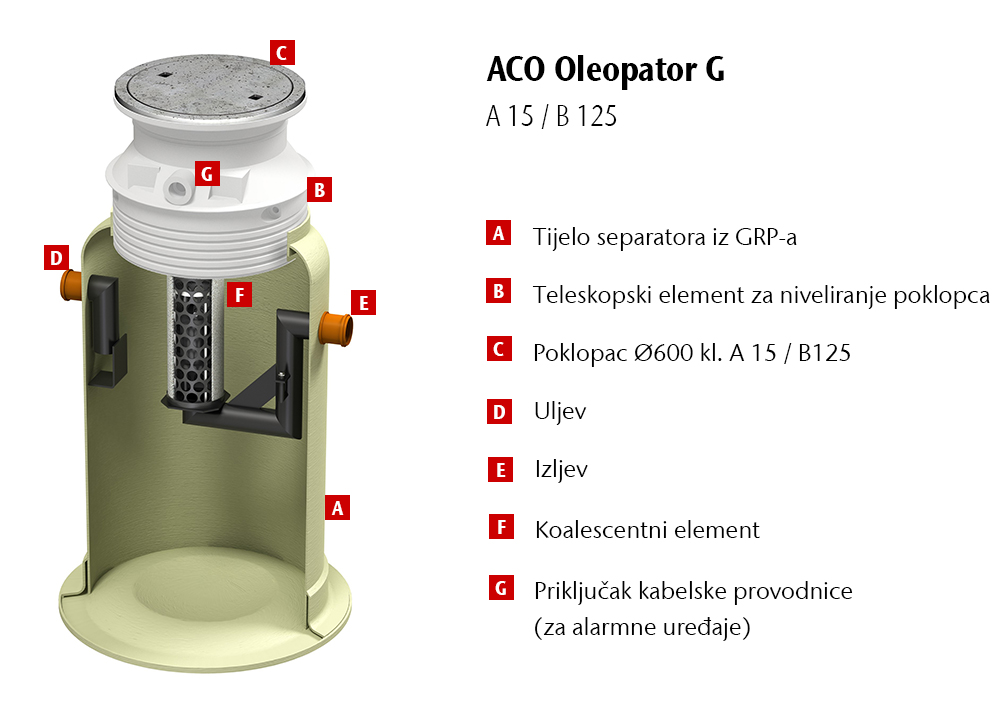

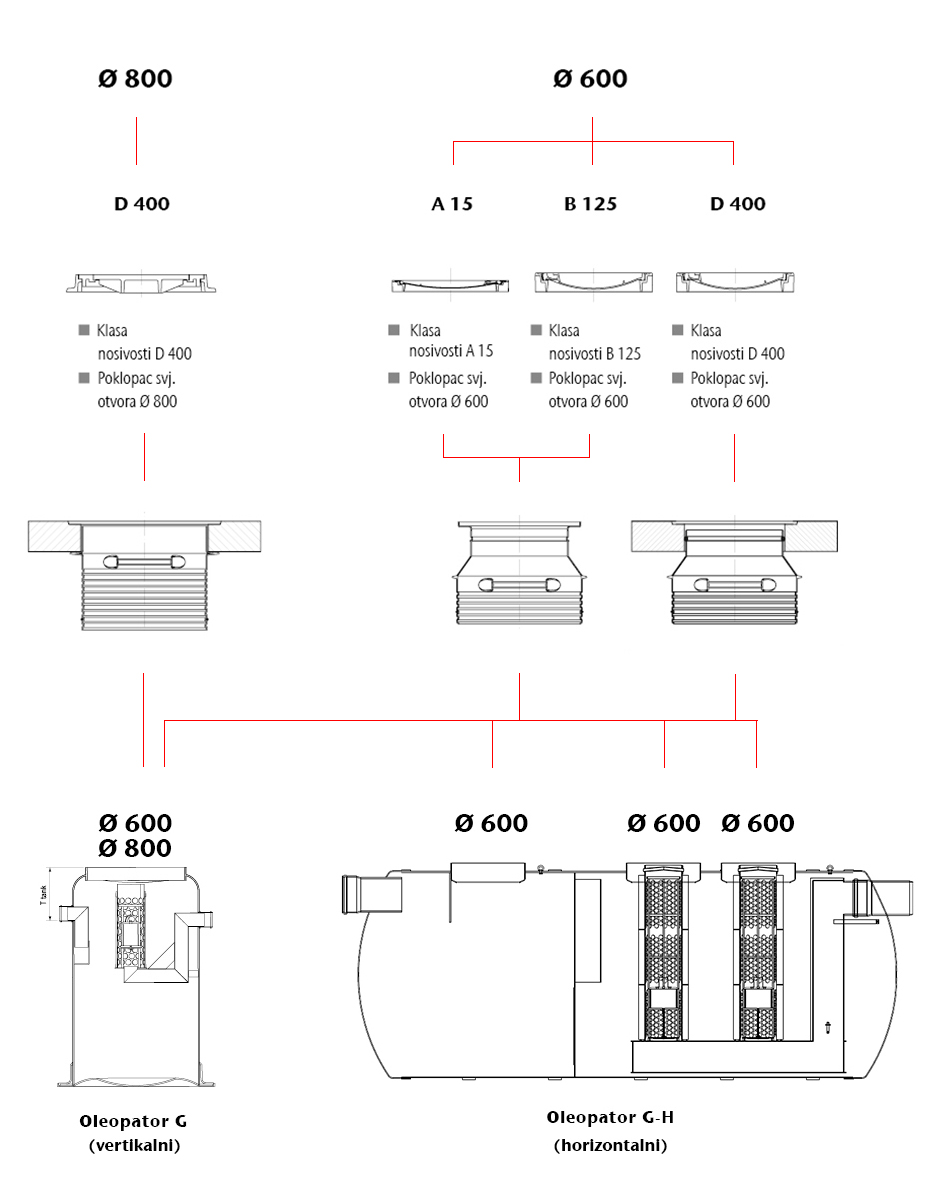

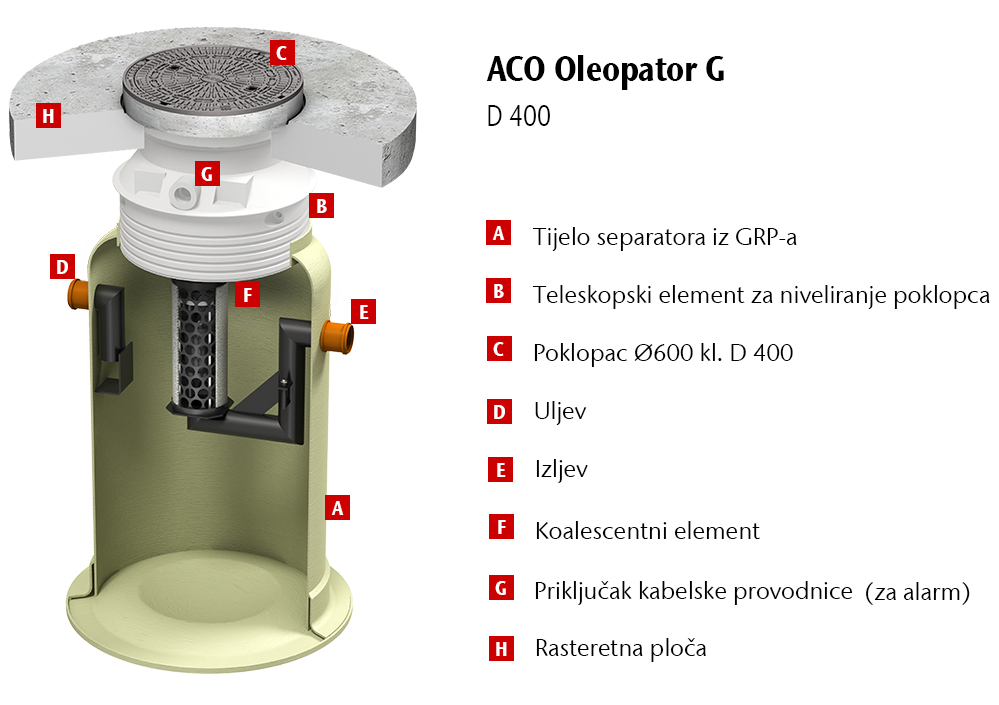

ACO Oleopator G separatori su prefabricirani (predgotovljeni) modularni proizvodi. Kako bi se mogli prilagoditi uvjetima ugradnje (dubini uljevne cijevi, potrebnoj nosivosti poklopca i sl.) funkcionalna cjelina se sastoji od više elemenata:

tijelo separatora
teleskopski element za niveliranje poklopca s terenom
poklopac

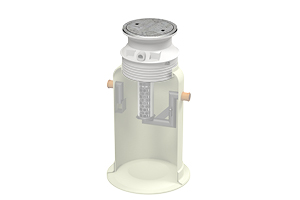

Produktbild-OElabscheider-Aufsatzstueck-Belastungsklasse-A

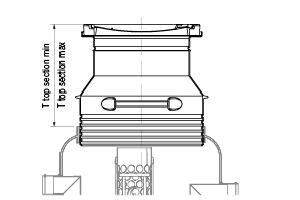

Produktbild-OElabscheider-Aufsatzstueck-Typ1-Zeichnung

Dubina ulaza u mm (min - max)	Poklopac Svijetle širine (mm)	Težina (kg)	Art. br.
520 - 640	600	94	3301.34.11
520 - 1090	600	103	3301.34.12
520 - 1690	600	113	3301.34.13

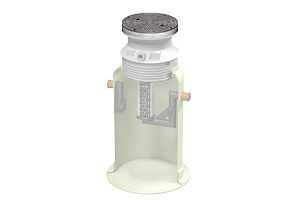

Produktbild-OElabscheider-Aufsatzstueck-Belastungsklasse-B

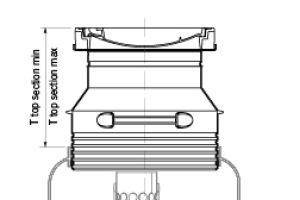

Produktbild-OElabscheider-Aufsatzstueck-Typ2-Zeichnung

Dubina ulaza u mm (min - max)	Poklopac Svijetle širine (mm)	Težina (kg)	Art. br.
550 - 670	600	98	3301.35.11
550 - 1120	600	107	3301.35.12
550 - 1720	600	117	3301.35.13

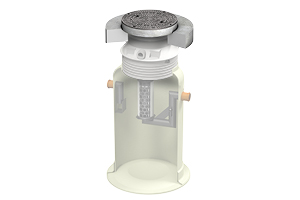

Produktbild-OElabscheider-Aufsatzstueck-Belastungsklasse-D-LW600

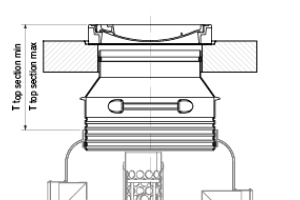

Produktbild-OElabscheider-Aufsatzstueck-Typ3-Zeichnung

Dubina ulaza u mm (min - max)	Poklopac Svijetle širine (mm)	Težina (kg)	Art.br.
S rasteretnom pločom
550 - 680	600	814	3301.36.08
550 - 1130	600	822	3301.36.09
550 - 1730	600	834	3301.36.10
Bez rasteretne ploče
550 - 680	600	85	3301.37.08
550 - 1130	600	93	3301.37.09
550 - 1730	600	105	3301.37.10

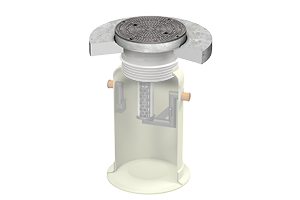

Produktbild-OElabscheider-Aufsatzstueck-Belastungsklasse-D-LW800

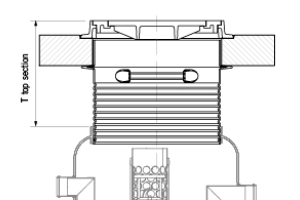

Produktbild-OElabscheider-Aufsatzstueck-Typ4-Zeichnung

Dubina ulaza u mm (min - max)	Poklopac Svijetle širine (mm)	Težina (kg)	Art.br.
S rasteretnom pločom
550 - 1730	800	991	418906
Bez rasteretne ploče
550 - 1730	800	272	418905

ACO za separatore lakih tekućina koristi stakloplastiku - GRP (Glass-fibre Reinforced Plastic) - lagani kompozitni materijal izrađen od staklenih vlakana ojačan vezivom poliesterske smole.

Mala masa

Jednostavan transport i lagano rukovanje za koje ne treba koristiti dizalice velike nosivosti.

Trajnost

Visoka otpornost na zamor materijala koji može nastati uslijed statičkih i dinamičkih opterećenja koja nastaju kod uobičajenog korištenja.

Visoka otpornost na puzanje

Osigurava konzistenciju i trajnost oblika.

Visoka kemijska otpornost

Otpornost na vanjske utjecaje (temperatura, UV-zračenje, kemijsko djelovanje otpadne vode i sl.) jamči da neće doći do promjene mehaničkih svojstava tijekom korištenja.

Vodonepropusnost

Nije potreban nikakav dodatni zaštitni premaz za osiguranje vodonepropusnosti.

Jednostavna prilagodba
Zbog načina njegove proizvodnje i obrade GRP omogućava jednostavnu prilagodbu specifičnim zahtjevima.

Zbog male mase separatora nisu potrebni teški strojevi za rukovanje, transport i ugradnju.

Ušteda u transportu i na gradilištu

Povećana pouzdanost i trajnost, te smanjen rizik od oštećenja nastalih zbog neispravne ugradnje

Smanjeni troškovi izvanrednog održavanje

Stalna - nepromjenjiva svojstva materijala tijekom cijelog životnog vijeka proizvoda.

Smanjeni troškovi izvanrednog održavanje

Ne postoji rizik od pojave korozije i s tim povezanog curenja

Smanjeni troškovi izvanrednog održavanje i prevencija havarijskih situacija.

Jednostavna prilagodba proizvoda

Specifični zahtjevi kupaca mogu se jednostavno ispuniti
