ACO Lipumax C FST

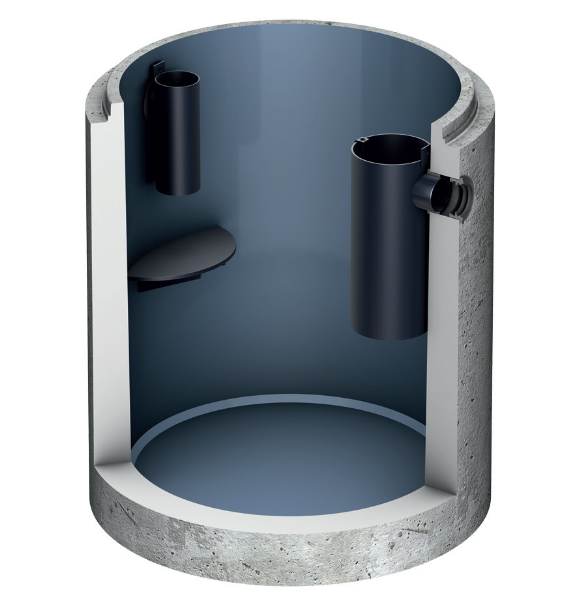

ACO Lipumax C FST su separatori masnoća biljnog i životinjskog podrijetla koji izdvajaju masnoće iz otpadne vode koristeći gravitaciju (razliku u specifičnoj težini masnoće, taloga i vode). Izrađeni su od armiranog betona, a namijenjeni za ugradnju u teren. Materijal izrade, daje ovim separatorima odlične statičke karakteristike (samonosiv separator konstruiran za teška prometna opterećenja – klasa nosivosti D400 prema HRN EN 124). Zbog svoje nosivosti, ove separatore koristimo kada drugi, jeftiniji separatori, npr. iz plastike ne mogu osigurati potrebnu nosivost i/ili stabilnost, pa su Lipumax C separatori prvi izbor za ugradnju u površine gdje se odvija teški promet (javne prometnice, gospodarska dvorišta i sl.), tamo gdje je uljevna cijev na velikoj dubini ili kada je separator potrebno ugraditi u zonu visokih podzemnih voda.

3-slojni zaštitni epoksidni unutarnji premaz štiti beton separatora od agresivnog djelovanja otpadne vode osiguravajući njegov dug životni vijek.

Lipumax C separatore koristimo za pročišćavanje otpadnih voda nastalih u komercijalnim kuhinjama ili prehrambenoj industriji. Uklanjanjem masnoća biljnog i životinjskog podrijetla iz otpadne vode, sprečavaju taloženje masnoća na cijevi nizvodno od separatora čime smanjuju rizik od njihovog začepljenja. Konstruirani su, proizvedeni i ispitani prema HRN EN 1825.

Prednosti proizvoda

niska cijena čišćenja i pražnjenja
trajnost (zaštitni epoksidni premaz)
statička svojstva
pristup sukladno HRN EN 476
jednostavno održavanje (vertikalno postavljen spremnik za bolje i potpunije čišćenje)
brza ugradnja
sigurnost od uzgona*

^{*ovisno o odabranoj izvedbi separatora i uvjetima ugradnje}

Područja primjene

restorani
hotelske kuhinje
menze (npr. studentske)
pečenjarnice
klaonice
mesnice
pogoni za preradu mesa
tvornice margarina
uljare
prehrambena industrija (prerada čipsa, kikirikija i sl.)

Preuzmite katalog 'ACO separatori masnoća'

izrađen prema HRN EN 1825 i DIN 4040-100 u monolitnoj izvedbi
od armiranog-betona čvrstoće C35/45, klase izloženosti: XC4, XD3, XS3, XF2, XF3, XM2, XA2 prema EN 206-1
s integriranom taložnicom NS×100 lit i NS×200 lit
za ugradnju u teren (SLW 60 nosivost prema DIN 1072)
s dvostrukim premazom otpornim na masne kiseline, nanesenim na prethodno pjeskarenoj površini
unutrašnji elementi od HDPE (otpornost na koroziju)
pristup sukladno HRN EN 476
isporučuje se s LJŽ plinotijesnim poklopcima razreda opterećenja D400 prema HRN EN 124
brtvljenje spojeva (uljev i izljev) elastomernim brtvama (EPDM) otpornima na masne kiseline
cijevni priključci prema HRN EN 1401 (UKC cijevi)
pražnjenje i čišćenje preko poklopca

Br. artikla	NS	Volumen			Uljev/izljev	Masa
		Taložnice	Ulja	Ukupno	DN/OD	Donji dio
		[l]	[l]	[l]	[mm]	[kg]
723000	1	100	215	480	110	1464
723001	2	200	215	710	110	1760
723002	2-4	400	215	915	110	2275
723003	2-4	400	190	915	160	2285
723004	4	800	320	1450	110	2886
723005	4	800	290	1425	160	2886
723006	7	700	290	1425	160	2897
723007	7	1400	400	2615	160	4404
723008	10	1000	400	2615	160	4003
723009	10	2000	400	3210	160	4237
723010	15-20	2000	850	3670	200	6251
723011	15	3000	650	4970	200	6662
723012	25	2500	1020	4890	250	6670
723013	25	5000	1120	7640	250	7776

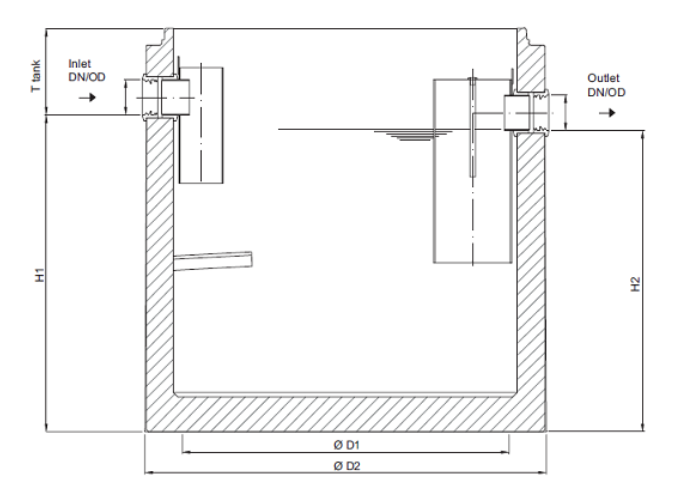

Art.br.	NS	Dimenzije					Art.br. STANDARD pokrovna ploča	Art.br. POVIŠENA pokrovna ploča	T_max
		H1	H2	D1	D2	T
		[mm]	[mm]	[mm]	[mm]	[mm]			[mm]
723000	1	830	760	1000	1270	335	728001	-	5320
723001	2	1120	1050	1000	1270	365	728001	-	5350
723002	2-4	1385	1315	1000	1270	375	728001	-	5360
723003	2-4	1360	1290	1000	1270	400	728001	-	5385
723004	4	1505	1435	1200	1475	395	728008	728223	5380
723005	4	1480	1410	1200	1475	395	728008	728223	5380
723006	7	1480	1410	1200	1475	395	728008	728223	5380
723007	7	1670	1600	1500	1800	340	728018	728221	5325
723008	10	1440	1370	1500	1800	370	728018	728221	5355
723009	10	2035	1965	1500	1800	350	728018	728221	5335
723010	15-20	1815	1745	1750	2070	430	728023	728228	5415
723011	15	1700	1630	2200	2440	490	728030	728227	5475
723012	25	1675	1605	2200	2440	515	728030	728227	5500
723013	25	2280	2210	2200	2440	435	728030	728227	5420

Svaki model ACO Lipumax separatora (svaka nominalna veličina) laboratorijski je ispitan pri nezavisnom ispitnom tijelu - LGA institutu (Landesgewerbeanstalt Bayern) iz Nürnberga. Prilikom ispitivanja separatora provjeravaju se, ne samo učinkovitost pročišćavanja, nego i sve ostale bitne tehničke karakteristike propisane normom (volumeni, korišteni materijali i sl.) - HRN EN 1825. ACO je samo jedan od nekoliko Europskih proizvođača koji ima sve separatore (do najvećeg NS 40) ispitane.

ACO separatori su ne samo svi hidraulički ispitani već su i konstruirani na temelju rezultata hidrauličkih ispitivanja, kako bi se njihova konstrukcija i veličina uskladili sa zahtjevima norme s jedne strane, ali i optimizirali s druge strane. Na ovaj način smo dobili separatore koji za danu nominalnu veličinu (protok) imaju ukupni volumen među najmanjima na tržištu i koji od nekih konkurenata za istu nominalnu veličinu mogu imati i do 100% manji ukupni volumen (a time i toliko manje troškove zbrinjavanja / pražnjenja).

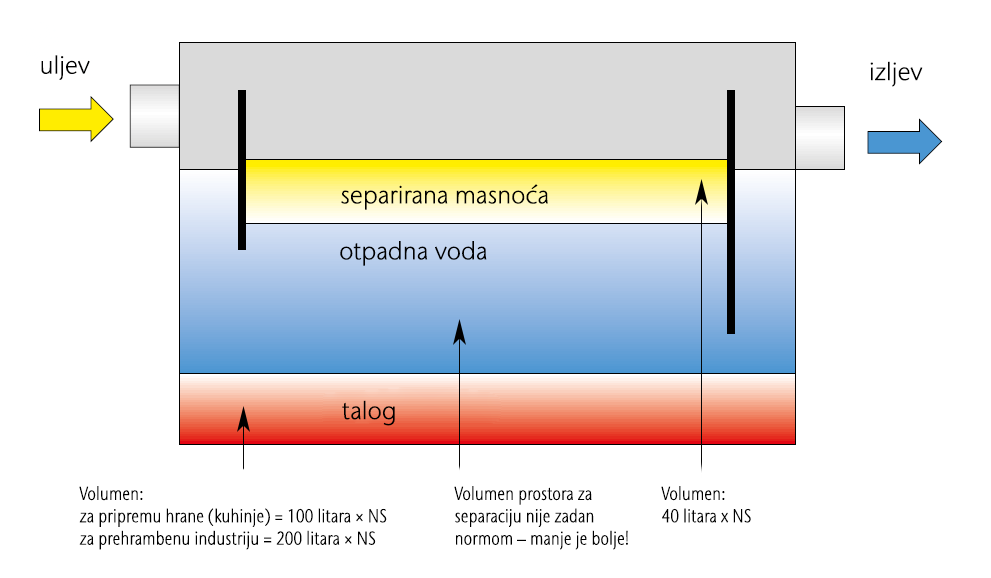

Kako bi separator mogao normalno funkcionirati odnosno kako zamašćeni mulj iz otpadne vode ne bi „začepio“ cjevovod, separatori moraju imati taložnicu. Taložnica može biti zasebni dio smješten uzvodno prije samog separatora ili može biti dio konstrukcije separatora, a njena veličina se odabire u skladu s očekivanim karakteristikama otpadne vode.

Važna napomena: učinkovitost taloženja nije propisana normom i separatori masnoća ne služe za uklanjanje suspendiranih tvari, taloga ili sličnih onečišćenja iz otpadne vode (već samo za uklanjanje „lipofilnih tvari“).

ACO Lipumax C separatori proizvode se s obje propisane veličine integriranih taložnica (NS × 100 i NS × 200), pa se može pronaći optimalno rješenje bez obzira na planiraju namjenu separatora (NS×100 za zamašćene otpadne vode iz komercijalnih kuhinja ili NS×200 za zamašćene otpadne vode iz mesne i prehrambene industrije).

ACO Lipumax C (do NS 25) koriste „vertikalnu separatorsku konstrukciju“ – kada je taložnica integrirana sa separatorom ona je smještena ispod separacijske komore, a između njih ne postoji fizička pregrada. Ovakva konstrukcija ima nekoliko prednosti:

Brtvljenje spojeva betonskih elemenata separatora

ACO sa svojim betonskim separatorima, u standardnom obimu isporuke, isporučuje i gumene brtve za sve spojeve predfabriciranih betonskih elemenata za d ≥ 100 cm* (tijela separatora i pristupna okna). Za ovu namjenu koristimo DS SDV brtvu iz EPDM gume prema HRN EN 681-1 koja u jednom elementu kombinira tvornički podmazanu kliznu crijevnu brtvu za betonska okna sukladna HRN EN 1917 i prsten za raspodjelu opterećenja koji osigurava veliku kontaktnu površinu na spoju dvaju betonskih elementa.

Ove brtve se mogu brzo montirati na betonski element, čime svi pripremni radovi za postavljanje slijedećeg elementa završavaju. Za razliku od „standardnih“ brtvi gdje je nakon postavljanja brtve potrebno izraditi mortnu fugu kako bi se osigurao adekvatan prijenos opterećenja s jednog betonskog elementa na drugi. Korištenjem ovih brtvi, separator je odmah po završetku montaže vodotijesan i spreman za ispitivanje vodonepropusnosti.

^{* Za prstene poklopca (d < 100 cm) spojna / brtvena masa nije uključena u obim isporuke ACO betonskih separatora.}

Kontrola i održavanje - pristup u skladu s HRN EN 476

Kako bi se osigurala normalna preglednost u separatoru (kako bi s poklopca vizualno mogla pregledati unutrašnjost separatora) te da bi separator bilo moguće učinkovito očistiti, pristupno okno separatora treba biti adekvatne veličine koja ovisi o dubini instalacije. Odnosno, ukoliko je pristupno okno duboko 2 metra, a svijetli otvor 60x60 cm, kroz njega se ne vidi što se događa u separatoru te mlaz vode kojim se čisti unutrašnjost separatora ne može dosegnuti stjenke separatora niti se u slučaju potrebe djelatnik održavanja može spustiti u separator.

Pojednostavljeno tumačenje HRN EN 476, točka 6.1. kaže:

pristupno okno svijetlog promjera d ≥ 60 cm smije biti duboko najviše 45 cm;
pristupno okno svijetlog promjera d ≥ 80 cm smije biti duboko najviše 300 cm;
za sve veće dubine okno treba biti d ≥ 100 cm.

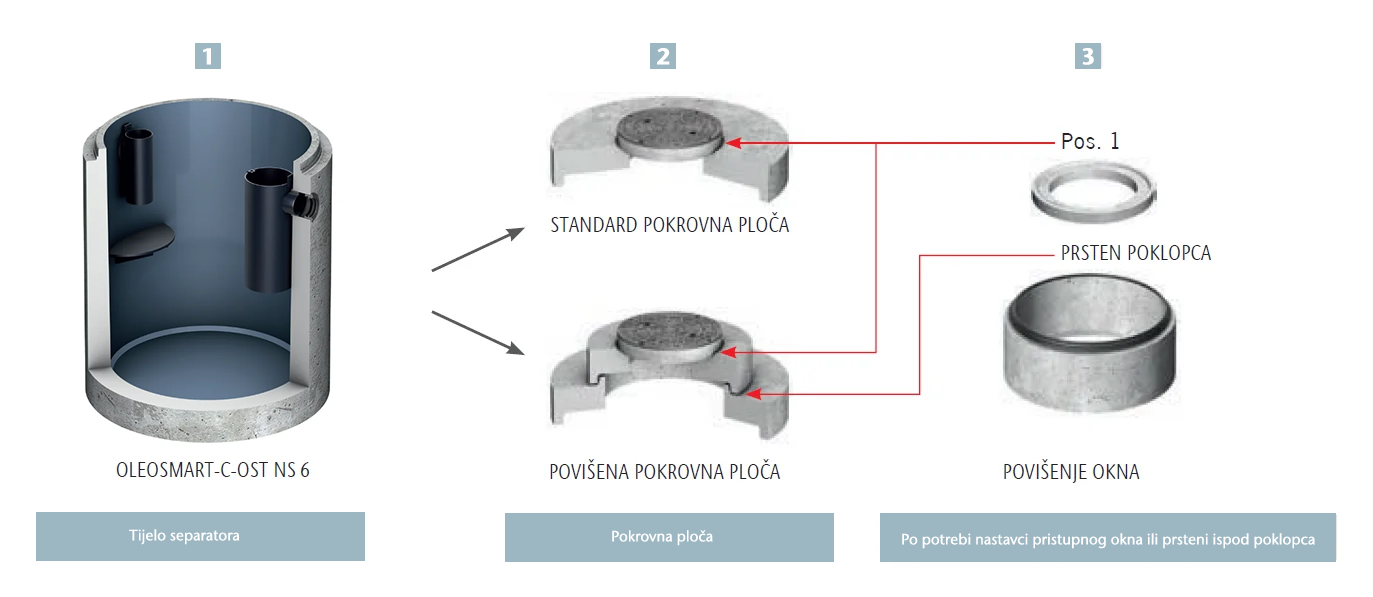

Kompletna konfiguracija jednog funkcionalnog separatora se sastoji od 3 dijela:

separator tj. TIJELO SEPARATORA (njega biramo ovisno o hidrauličkim i drugim projektnim parametrima)
POKROVNA PLOČA separatora. Razlikujemo:
- „standard“ pokrovnu ploču - sastoji se od pokrovne ploče debljine 25 cm s pristupnim otvorom veličine poklopca (promjer 60 ili 80 cm) i poklopca. Koristimo je u situaciji kada je uljevna cijev na maloj dubini.
- „povišenu“ pokrovnu ploču - sastoji se od pokrovne ploče debljine 25 cm s pristupnim otvorom veličine 100 cm, betonskog redukcijskog elementa za suženje pristupnog otvora na promjer poklopca (promjer 60 ili 80 cm) i poklopca. Koristimo je u situaciji kada je uljevna cijev na većim dubinama.

Ova razlika (dvije verzije) postoji zbog poštivanja HRN EN 476 tj. zbog osiguravanja normalne pristupačnosti separatoru (za veće dubine ugradnje pristup kroz 60 cm pristupno okno ne omogućava normalno održavanje separatora).

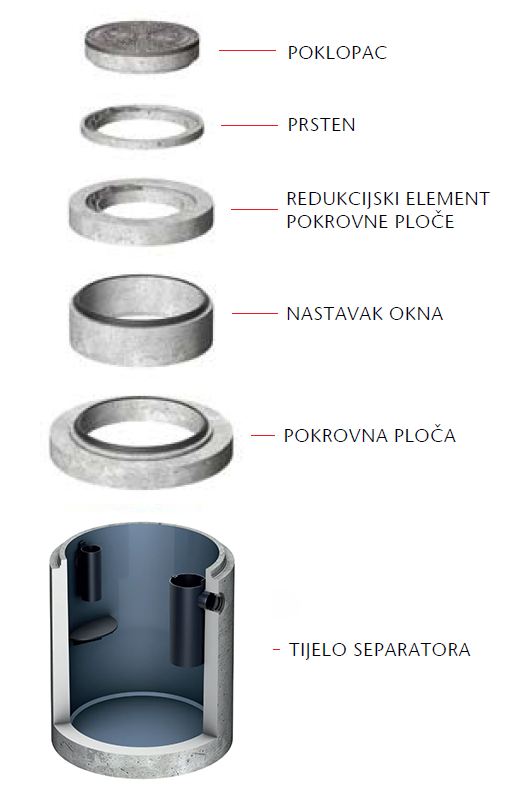

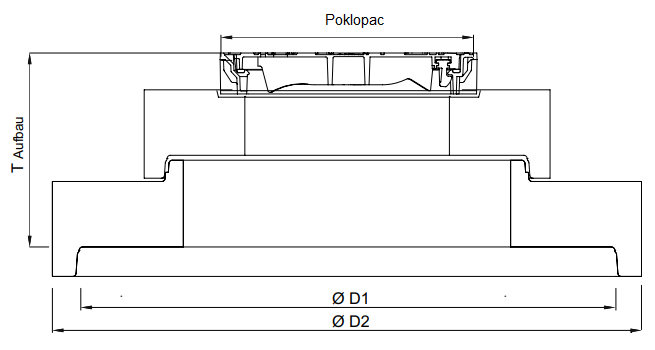

3. NASTAVCI PRISTUPNOG OKNA ili prsteni poklopca
Za precizno prilagođavanje pristupnog okna separatora terenu, na pokrovnu ploču dodajemo standardne nastavke pristupnog okna i/ili prstene poklopca.

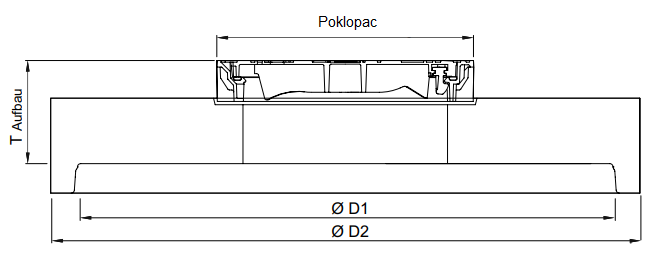

Br. artikla	T_izvedba	Dimenzije		Poklopac	Težina
	T_izvedba	D1	D2		Težina
	[mm]	[mm]	[mm]		[kg]
728001	315	1000	1270	1 - širine 600	534
728008	315	1200	1475	1 - širine 600	807
728018	315	1500	1800	2 - širine 600	1092
728023	365	1750	2070	2 - širine 600	1882
728030	365	2200	2440	2 - širine 600	2482

Br. artikla	T_izvedba	Dimenzije		Poklopac	Težina
	T_izvedba	D1	D2		Težina
	[mm]	[mm]	[mm]		[kg]
728223	660	1200	1475	1 - širine 600	964
728221	660	1500	1800	1 - širine 600	1572
728228	975	1750	2070	1 - širine 600	2929
728227	525	2200	2440	2 - širine 600	3055

Br. artikla	Tip	Dimenzije			Pozicioniranje prstena poklopca na povišenje okna 1 i 2	Ukupna visina uključujući fuge od maltera	Težina
		T	D1	D2			Težina
		[mm]	[mm]	[mm]			[kg]
727400	AR-V 625 x 60	60	625	865	Poz. 1	70	50
727401	AR-V 625 x 80	80	625	865	Poz. 1	90	60
727402	AR-V 625 x 100	100	625	865	Poz. 1	110	70
727403	AR-V 625 x 200	200	625	865	Poz. 1	210	140
727404	AR-V 625 x 400	400	625	865	Poz. 1	410	280
727405	AR-V 800 x 100	100	800	1100	Poz. 1	110	110
727406	AR-V 800 x 150	150	800	1100	Poz. 1	160	165
727407	AR-V 800 x 200	200	800	1100	Poz. 1	210	220
727408	AR-V 800 x 400	400	800	1100	Poz. 1	410	415

Br. artikla	Tip	Dimenzije			Pozicioniranje prstena poklopca na povišenje okna 1 i 2	Ukupna visina uključujući fuge od maltera	Težina
		T	D1	D2			Težina
		[mm]	[mm]	[mm]			[kg]
728110	SR-M 1000 x 250	250	1000	1240	Poz. 2	265	240
727111	SR-M 1000 x 500	500	1000	1240	Poz. 2	515	500
727112	SR-M 1000 x 750	750	1000	1240	Poz. 2	765	750
727113	SR-M 1000 x 1000	1000	1000	1240	Poz. 2	1015	1000

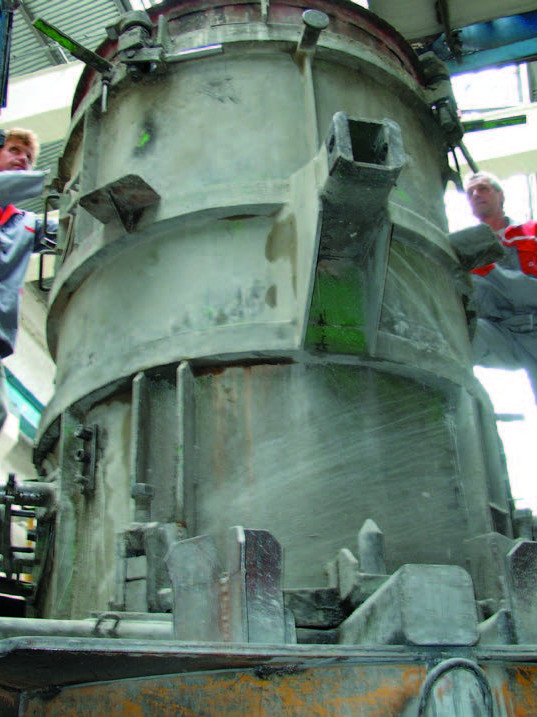

Beton je mješavina cementa, agregata i vode, a korištenjem armaturnog čelika u dobivamo armirani beton. Čvrstoća betona proizlazi iz ispreplitanja kristalnih iglica nastalih djelovanjem vode na cementni klinker.

Da bi se produžio životni vijek betonskih separatora masnoća proizvedenih iz betona čvrstoće C 50/60 unutrašnjost separatora premazujemo zaštitnim premazom ROKOPOX. To je dvokomponentni epoksidni premaz bez otapala s tiksotropnim svojstvima koji je namijenjena za zaštitu betonskih površina od djelovanja ulja i masnoća.

Kako bi se osigurala odgovarajuća trajnost betona on treba biti otporan na kemijsko i fizikalno djelovanje okoline. Ovakva otpornost je normom HRN EN 206-1 određena klasama izloženosti. Klase izloženosti uvjetuju sastav betona koji se koristi, minimalnu debljinu betonskog pokrova na armaturi kao i dopuštena veličinu (širinu) pukotina u betonu. Dozvoljena širina pukotine za betonske separatore je 0,2 mm.

KEMIJSKO DJELOVANJE XA2 - jako kemijsko djelovanje
KOROZIJA UVJETOVANA KARBONATIZACIJOM XC4 - izmjenično vlažna i suha okolina
KOROZIJA UVJETOVANA KLORIDIMA KOJI NISU IZ MORA XD3 - izmjenično vlažna i suha okolina
DJELOVANJE SMRZAVANJA I ODMRZAVANJA SA ILI BEZ SOLI ZA ODMRZAVANJE XF2 - umjerena zasićenost vodom sa solima za odmrzavanje. U ovu klasu treba svrstavati vertikalne površine betona prometnih građevina izložene smrzavanju i solima za odmrzavanje iz zraka
KOROZIJA UVJETOVANA KLORIDIMA IZ MORA XS3 - zona plime i oseke i zona zapljuskivanja valovima
